[PCB Editor] OrCAD / Allegro PCB 핀 내부 채우기, 채우기 없애기 설정 (pad fill / pad unfill)
안산드레아스
2021. 11. 3. 11:30
반응형
test file (bga388)

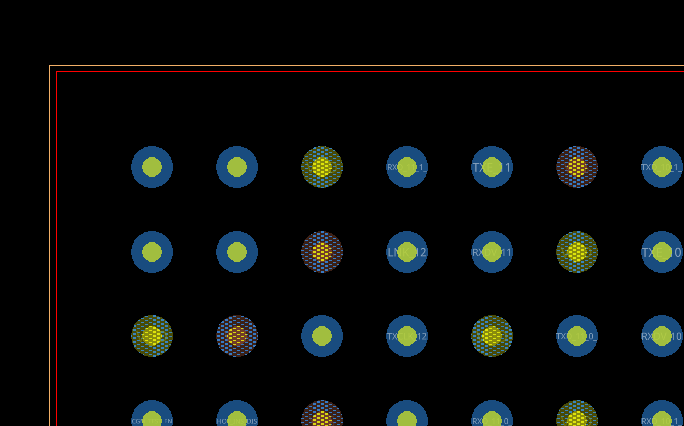

아래 패드의 내부를 투명하게 만드는 방법.
1. 마우스 우클릭 - Quick Utilities - Design Parameters
2. Display 탭 - Filled pads 비활성화
(결과)
