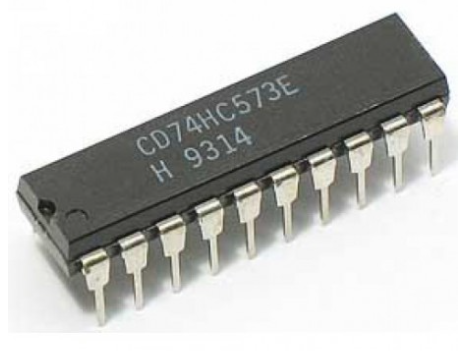

74HC573 과 74HC574 차이점
안산드레아스
2021. 11. 10. 15:55
반응형
74573은 LE가 High 이면 버퍼로 사용(입력 값이 출력값으로 나감) 할 수 있다.
Low이면 출력상태가 바뀌지 않음.
반면에 74574는 CP핀이 상승엣지일때만 입력이 출력으로 래치 됨. (펄스 신호 필요)
데이터 시트 차이점.
(출처: 2017년 128강좌 > [BK-AVR128] 회로분석 - LED | Basic4MCU.com)
11번 핀을 보면 LE (latch Enable) 과 CP (Clock Pulse) 차이를 볼 수 있다.
