<전자캐드기능사> PCB 실기 / CM(Constraint Management)설정/배선하기/Reference Text 정돈하기

1. 배선 폭 설정하기 Physical 설정하기

시험문제 발췌

아이콘 클릭 (Constraint Management)

일반선 : 0.5mm 설정

전원선 1mm 설정

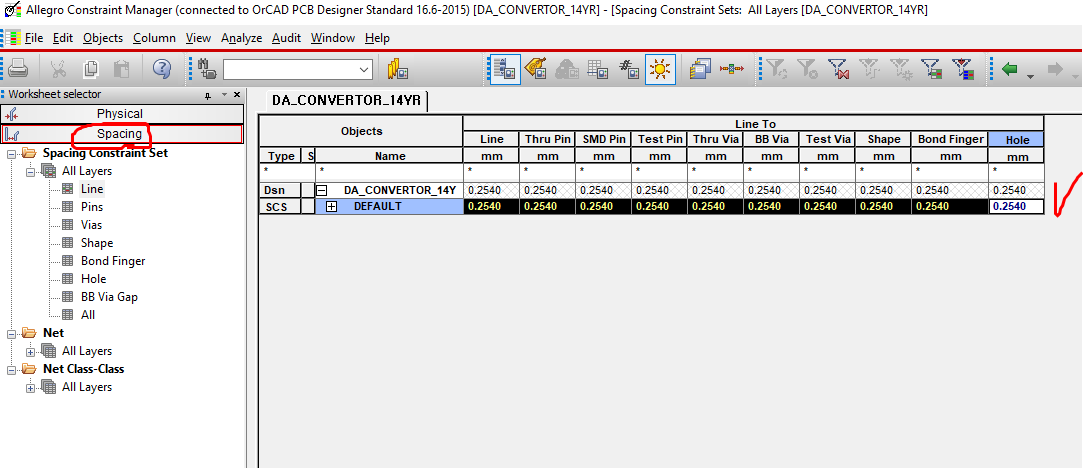

2. Spacing 설정하기

시험문제 발췌

Line 설정

pin 설정

시험문제 발췌

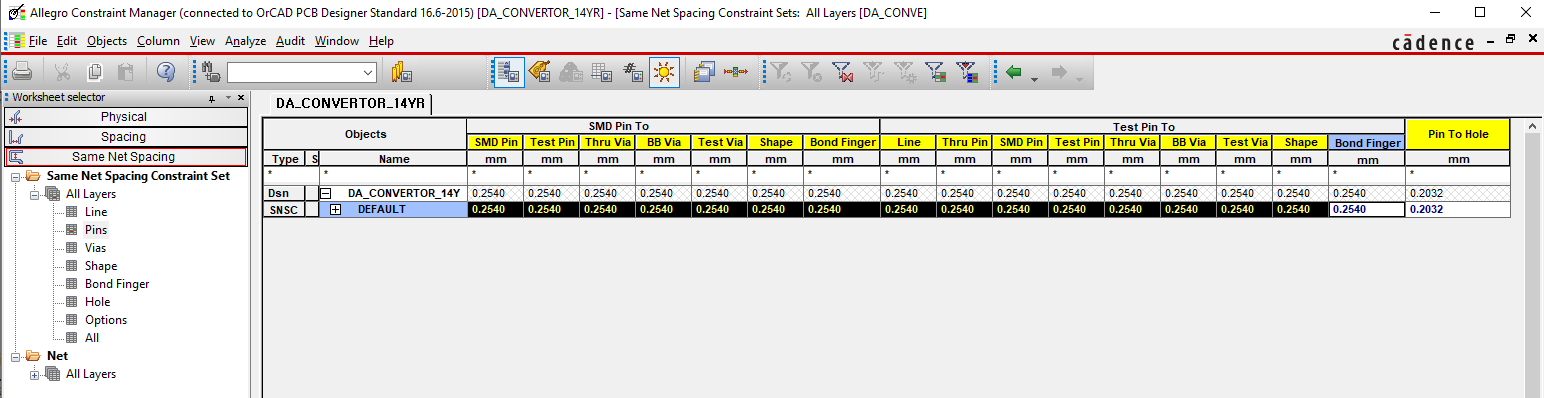

3. Same Net Spacing 설정

Line설정

pin설정

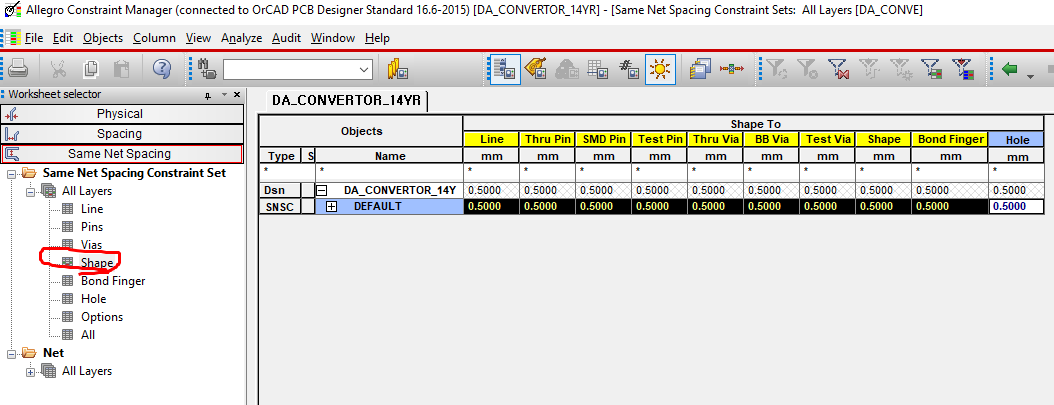

Shape설정

===========================================================

Silkscreen으로 나올 Reference Text가 크기도 다르고 보기 좋지 않음으로 정리하기

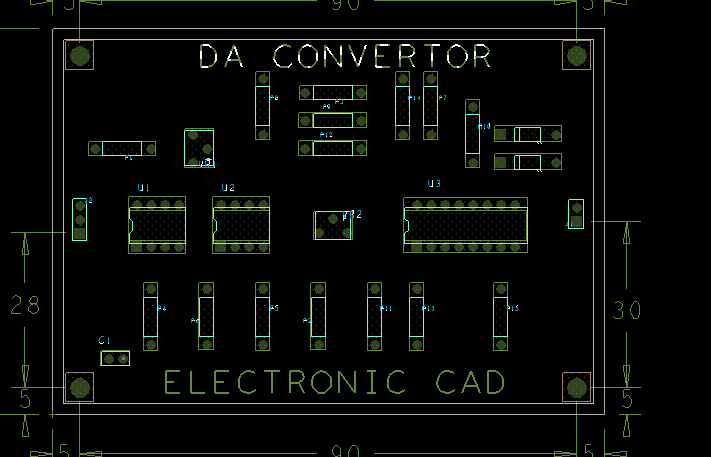

Reference 실크스크린 text가 뒤죽박죽으로 되어있다.

1.

2.  Display 컬러설정. (원하는 항목만 보기좋게)

3. Text전체 각도 수정하기

설정 후 Text만 선택하여 드레그

그럼 모든 각도가 절대각도 0도로 회전되어 위처럼 바뀜.

4. Text크기 통일

설정후 전체 드레그
