<전자캐드기능사> PCB 실기 / 드릴테이블, 거버(Gerber)파일 출력

1. 드릴테이블 출력

Auto Generate symbols 클릭

클릭하여 드릴테이블을 배치

2. 거버 데이터 만들기

    2-1. 기본 설정

General Parameter 텝에서 다음과 같이 설정 확인

    2-2.  Top, Bottom 설정

위와 같은 방법으로 OUTLINE을 TOP, BOTTOM에 추가

    2-3. Soldermask_Top 거버파일 생성

오른쪽 상단의 Off를 클릭하여 모두 체크 해제

다음과 같이 순서대로 클릭하여 체크하고 적용.

다음과 같이 Solder mask Top 부분만 나오는지 확인한다.

Soldermask_Top 이 생성되는지 확인

2-4.  Soldermask_Bottom 생성

다음과 같이 순서대로 클릭하여 체크하고 적용.

    2-5. Silkscreen_Top 생성.

    2-6.  Drill 생성

Off를 눌러 모두 비활성화.

3. 거버파일 추출하기

작업파일 (Allegro폴더) 아래 다음과 같이 .art파일이 생성되는지 확인.

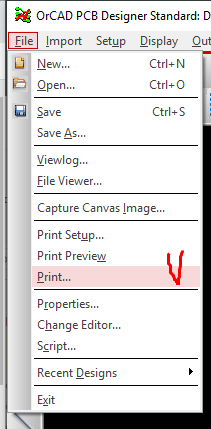

4. 출력하기

프린팅 설정

Visibility 옵션에서 출력하고자 하는 Film선택

프린트하기

결과를 저장할 폴더 ( Result )를 생성하여 그 내부에 저장

다음과 같은 방식으로 모두 출력

위와 같이 출력됨을 볼 수 있다. 이를 거버파일(.art)과 함께 감독관에게 USB로 넣어 제출한다.
