[PCB Editor] OrCAD PCB / Allegro PCB 레이어(layer) 늘리기, 층 늘리기, PCB layer 설정 (OrCAD PCB Cross section)



1. Setup - Cross-section

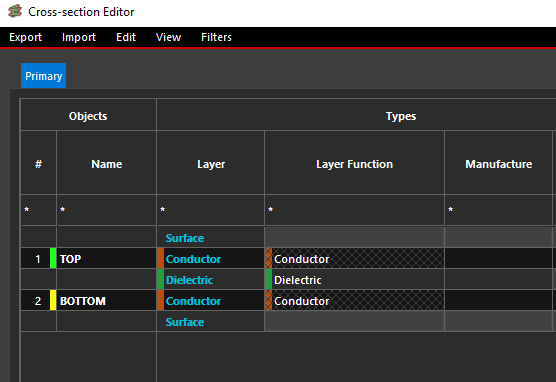

현재 Top과 Bottom 2층구조 이다.

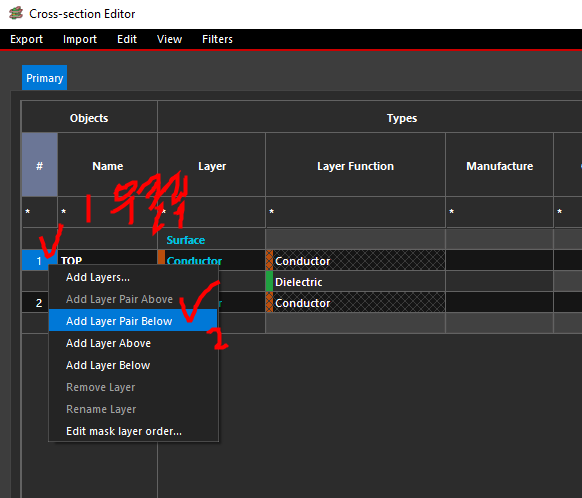

2. Top layer를 선택 - 마우스우클릭 - Add Layer Pair Below

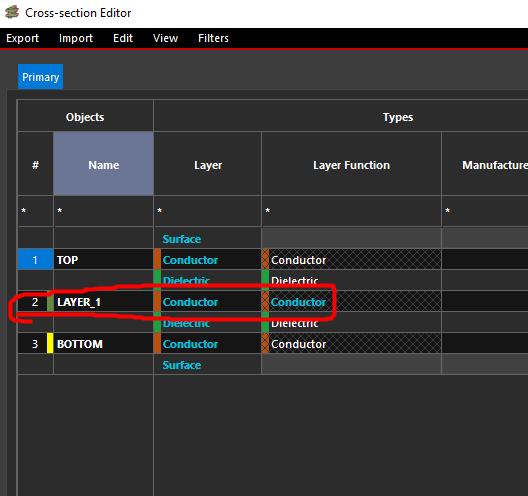

그럼 Top과 Layer 사이에 Conductor(전도성)층이 생성되고, 유전체가 위아래로 자동 생성

3. 해당 layer에서 위 아래로 추가 가능,

    Add Layer Pair Above : 위칸으로 1개의 layer 추가 (conductor 레이어)

    Add Layer Pair Below : 아래칸으로 1개의 layer 추가 (conductor 레이어)

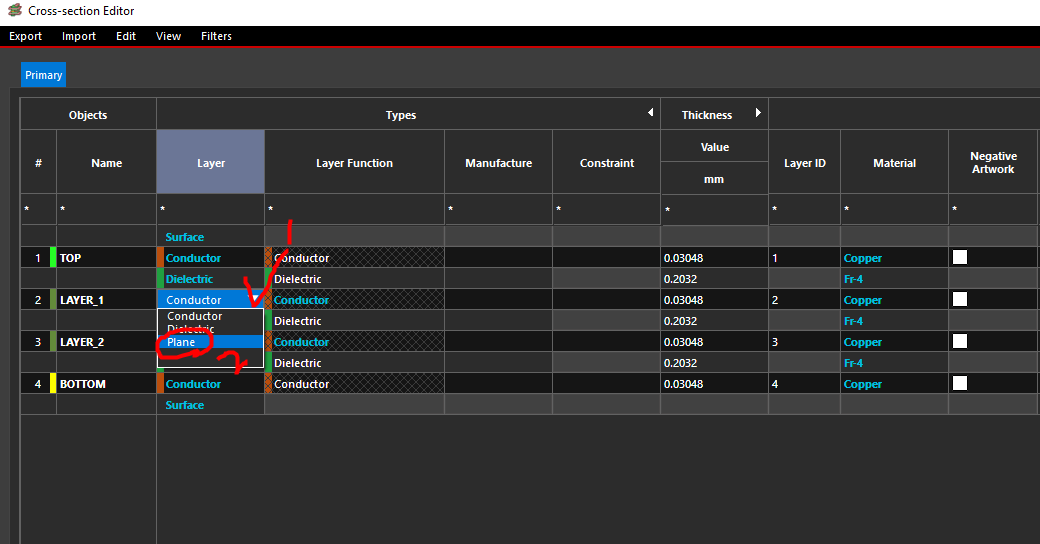

4. Copper Plane으로 변경

언더바를 클릭하여 Plane으로 변경

이름을 더블클릭하여 Text 변경 가능

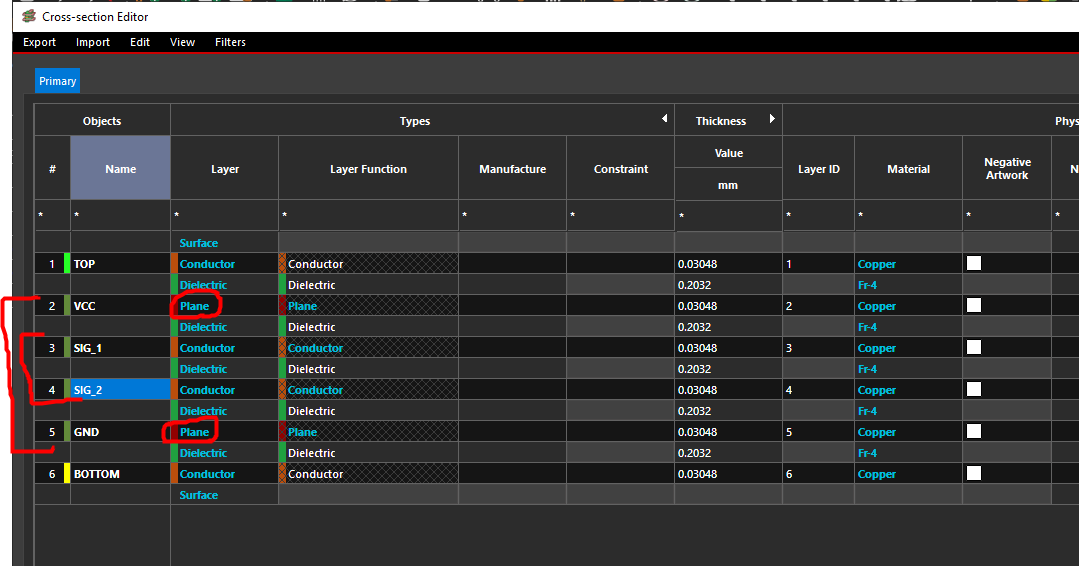

(예시) Copper Plane과 Conductor를 나눠서 아래와 같이 layer 설정가능



* 기타설정

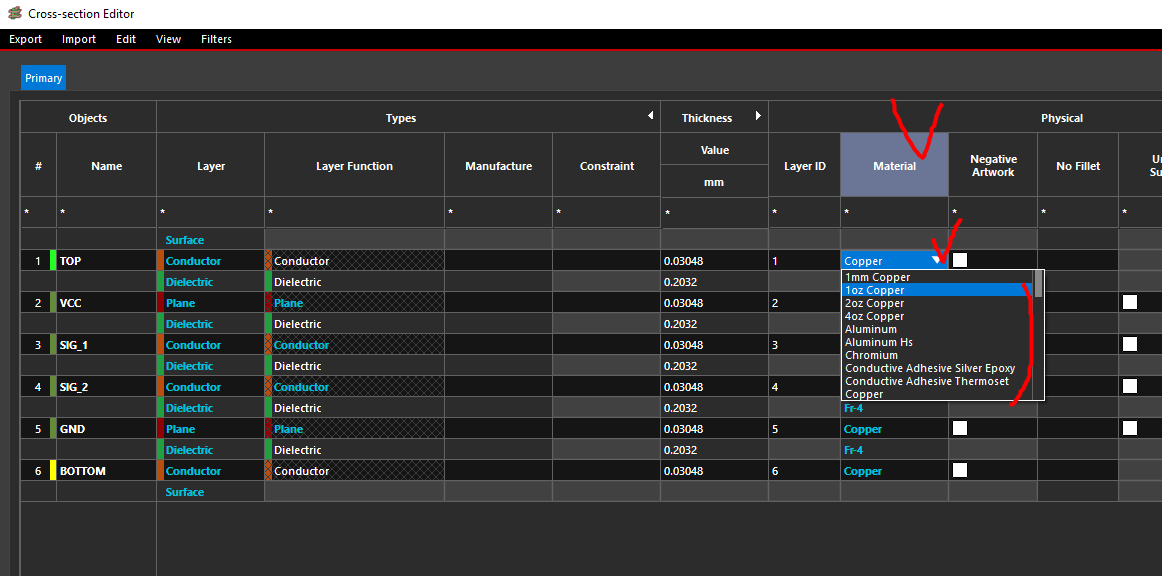

 - Material 설정, oz 별 copper설정 가능, Gold, Silver 등등 다른 금속도 가능 (그에 맞게 계산됨)

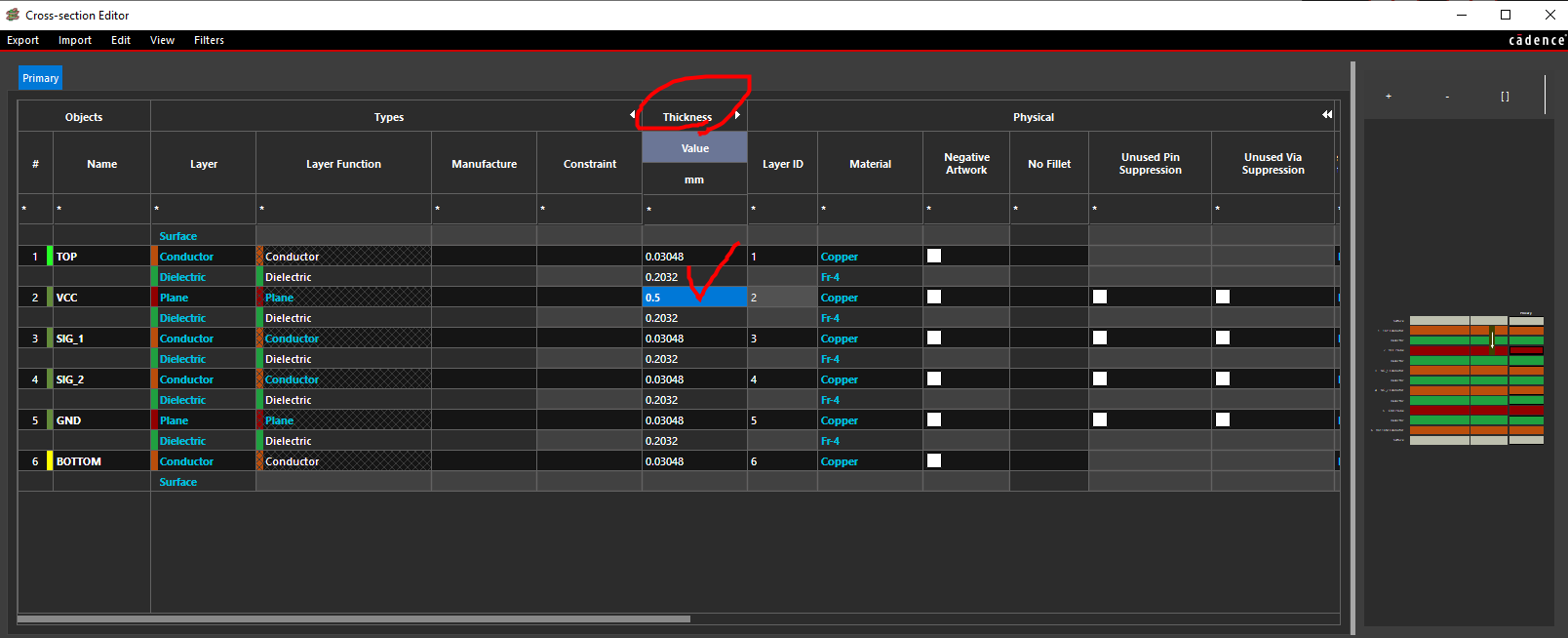

 - Layer의 두께설정

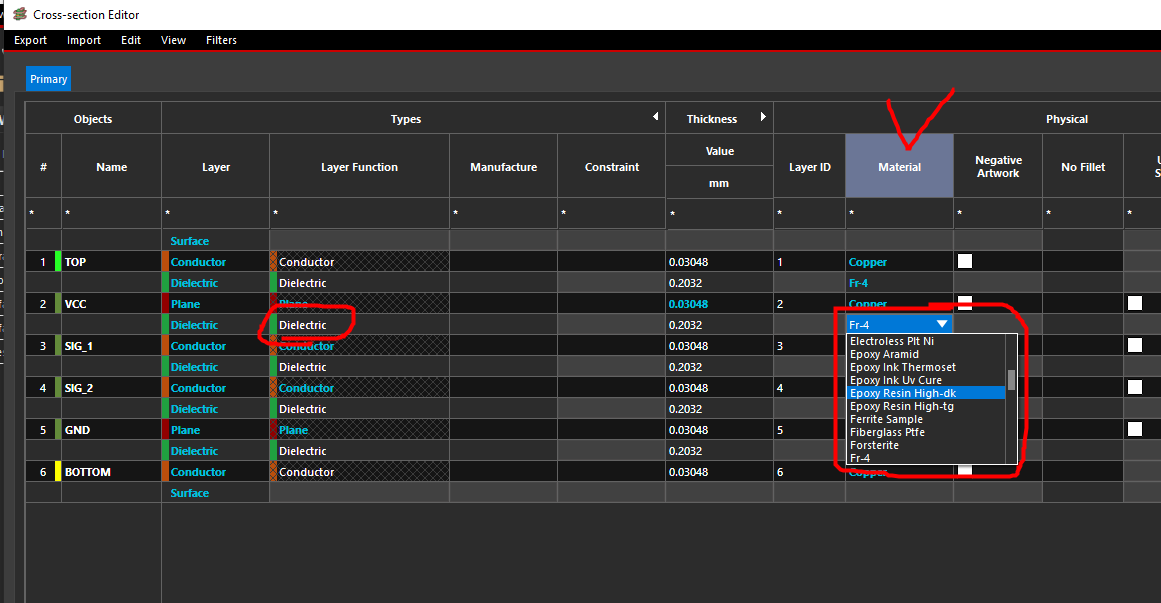

 - 유전체 (Dielectric) 재료 설정

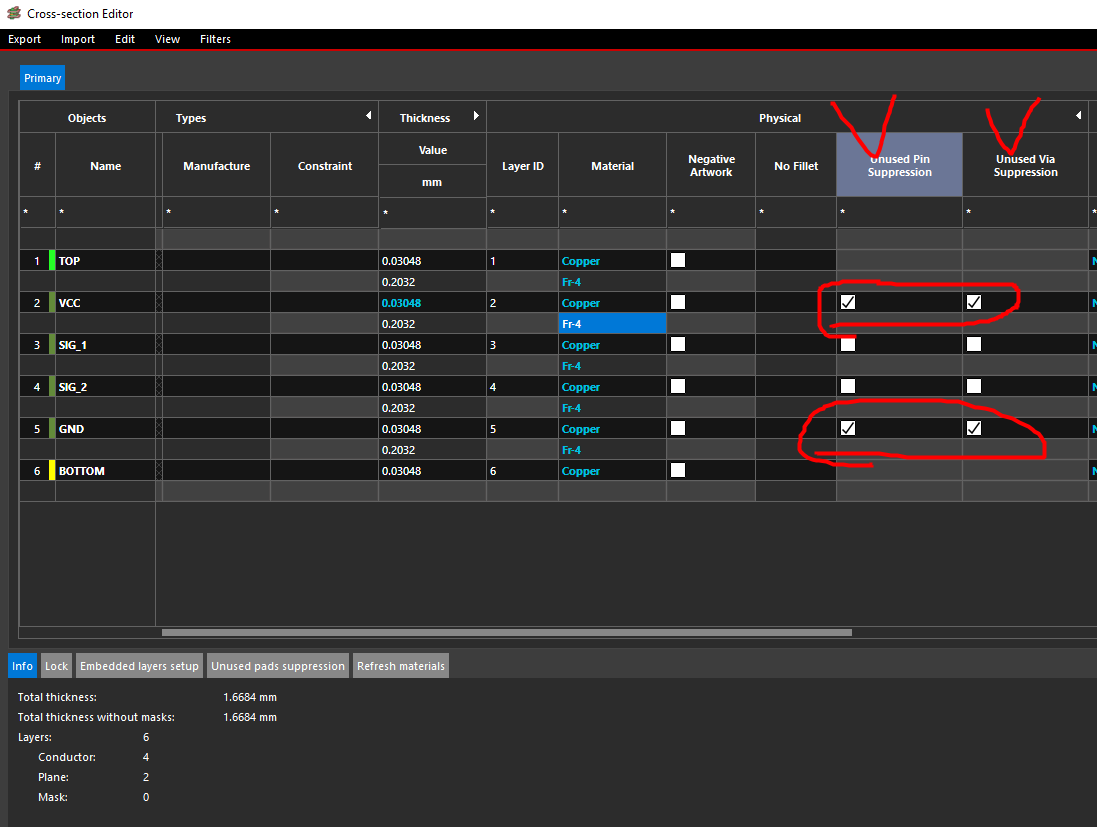

 - 사용하지 않는 dummy의 pin이나 via는 자동 제거 (불필요한 capacitance 제거)
