[PCB Editor] OrCAD/ Allegro PCB 인접한 핀(패드) pin(pad)의 Shape과 이격거리 합치기, 핀사이 clearance 연결하기
안산드레아스
2021. 9. 13. 15:16
반응형
아래와 같이 핀사이에 Shape이 침범하지 않고 일짜로 쭉 Clearance를 두고 싶은 경우 전역변수값을 수정하여 전체 변경이 가능하다.

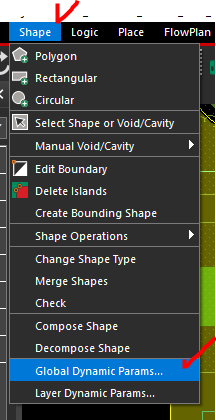

1. Shape - Global Dynamic Parameters

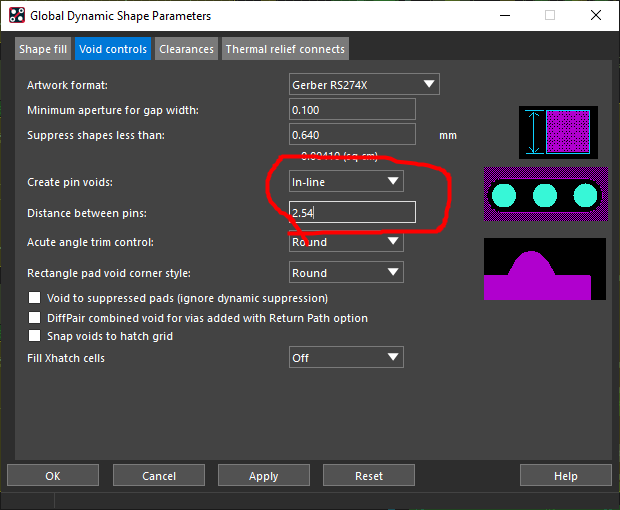

2. Create pin voids를 In-line으로 변경하면 연속되는 pin들이 한줄의 void로 변경된다.

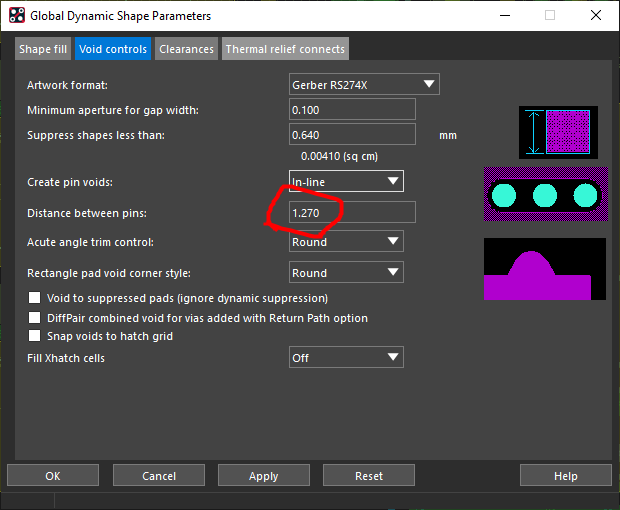

단, Distance 값을 명확히 해야 한다. 최소 그 값의 mm가 되면 그 pin사이를 이어준다.
테스트
(결과)
(아래는 전체 속성 이격거리 변경 관련)
https://ansan-survivor.tistory.com/821
[PCB Editor] OrCAD/Allegro PCB pad간 Shape으로 부터 clearance 이격거리 설정 (through pin, via, smd pin 이격거리
OrCAD의 기본적인 이격거리(clearance) 세팅법은 아래 블로거님이 잘 만들어 주셨다. https://m.blog.naver.com/PostView.naver?isHttpsRedirect=true&blogId=kingreddrake&logNo=221235093209 OrCAD 사용법) Glob..
ansan-survivor.tistory.com
