[PCB Editor] OrCAD/Allegro PCB 배선간의 간격 균등하게 벌리기, 채널 내 배선 간격 균등 배선(Spread Between Voids)

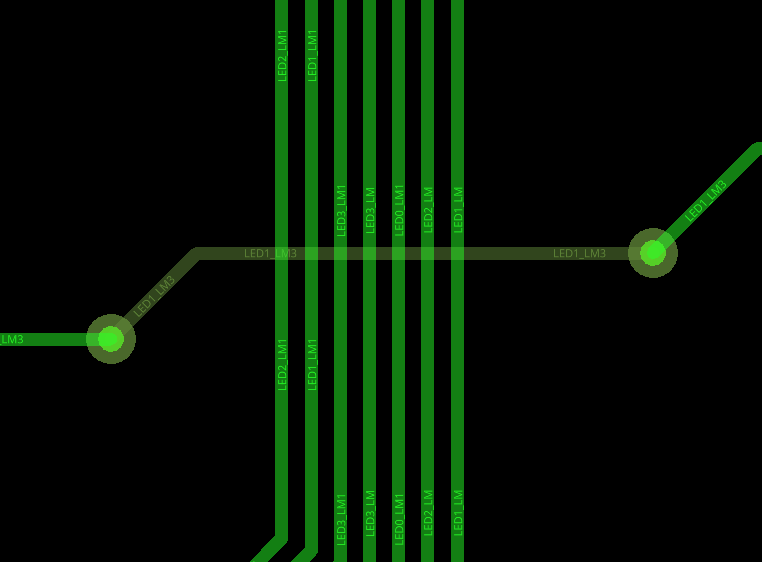

아래 via사이를 통과하는 Bus배선이 있을 때, 이 via사이 채널로 배선의 간격을 양쪽 균등 간격으로 넓힌다.





1. Route - Resize/Respace - Spread Between Voids

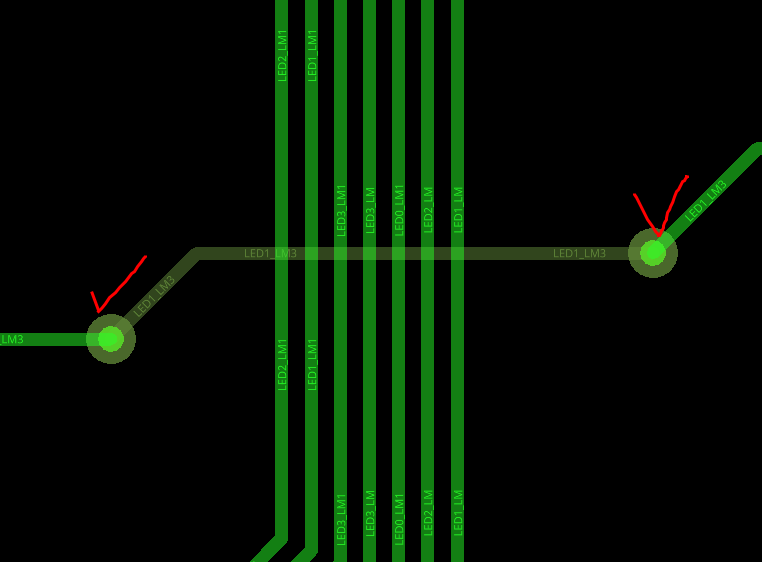

2. 양쪽 via를 한번 씩 클릭

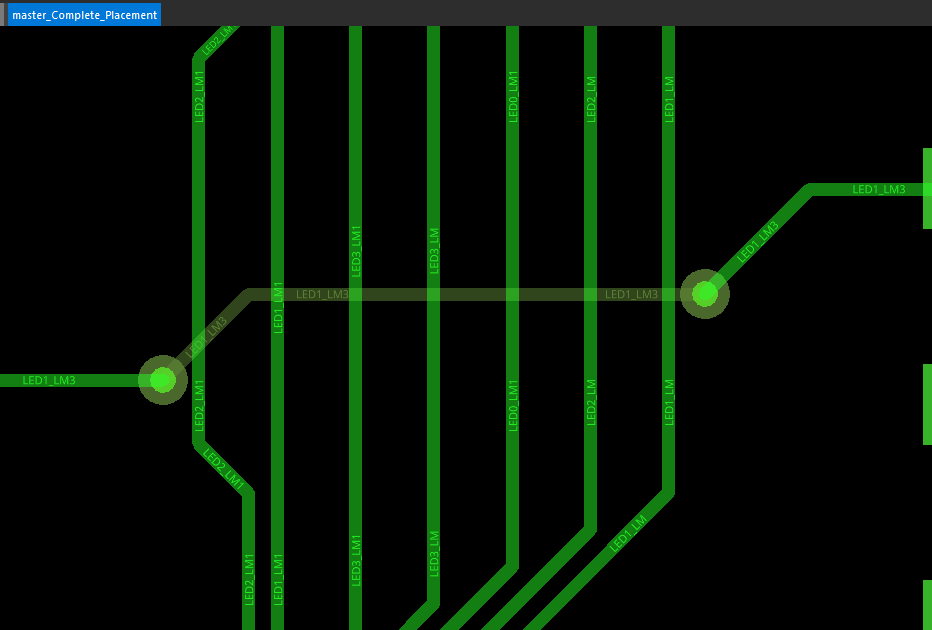

3. 그러면 아래와 같이 균등한 간격으로 넓혀진다.

(추가) Pin 사이에도 가능하다.

(옵션) Void Clearance 값을 1으로 바꾸면 1mm만큼 via에서 떨어진 상태로 균등 배선이 된다.



(아래 영상 참고)

https://www.youtube.com/watch?v=u83BvH0CM2A
