이전 포스팅에서 간략하게 Static과 Dynamic Shape에 대해서 언급했다.
https://ansan-survivor.tistory.com/820
[PCB Editor] OrCAD/Allegro PCB Static shape과 Dynamic shape 차이점. static shape 수동으로 void 생성
보통 Copper Plane을 깔때 OrCAD 에서는 Shape기능을 사용하는데, 이때 static shape과 dynamic shape의 차이를 확인하고 원하는 설계에 맞춰 까는게 좋다. 1. 2. dynamic shape은 설정한 Rule에 맞게 실시간으로..
ansan-survivor.tistory.com
이 포스팅은 기존에 만들어진 Dynamic Shape을 Static Shape으로 변경 하거나,
Static Shape을 Dynamic Shape으로 변경하는 방법이다.
< dynamic -> Static 변경 >
1. 배경에서 마우스 우클릭 - Application Mode - General Edit

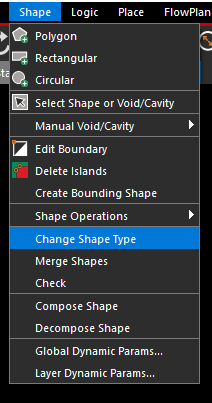

2. Shape - Change Shape Type 선택

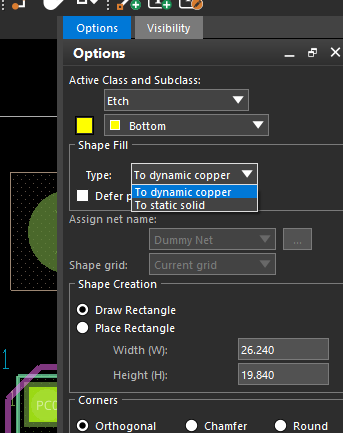

3. 옵션에서 To static solid로 변경

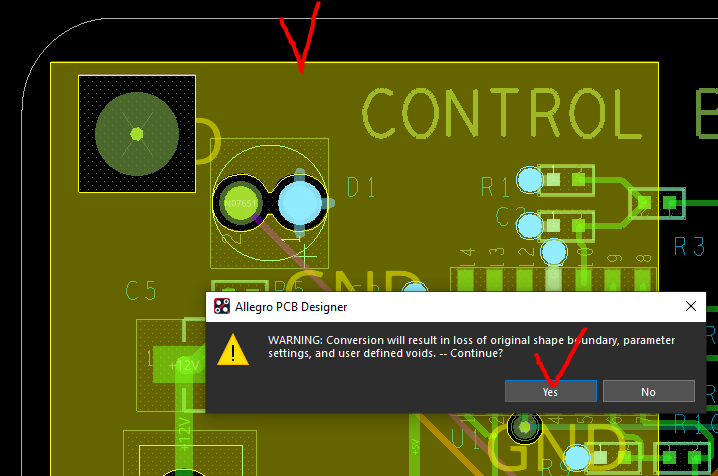

4. 해당 dynmaic shape을 클릭 후 아래 경고에서 yes
(결과) Static Shape으로 변경된다.
< Static -> Dynamic 변경 >
1. 배경에서 마우스 우클릭 - Application Mode - General Edit
2. Shape - Change Shape Type 선택
3. 옵션에서 To static Dynamic 으로 변경
4. 해당 Static shape을 클릭 후 아래 경고에서 yes
(결과)
