안녕하세요. 안산드레아스 입니다.



한국산업인력공단이 주관하는 국가자격증 시험, 2021년 전자캐드기능사 실기시험을 대비하는 사람들을 위해 전자책 출간했습니다.



2020년 3회차부터 난이도가 대폭 향상되어 많은 수험생들이 시험을 준비하는 데 어려움을 겪고 있습니다. 저 역시 3회차 전자캐드기능사 실기시험을 치렀고, 합격하여 그 과정 노하우를 담아 출간했습니다.



이번 책에서는 특별히 OrCAD Allegro 17.2 버전을 사용하는 사람들을 위해 제작하였습니다. 대부분 책에서는 전자캐드기능사의 문제풀이가 16.6버전을 기준으로 작성되어 17.2버전을 이용한 책을 찾기가 어렵습니다. 따라서 17.2버전으로 시험을 준비하고 있는 수험생여러분들을 돕기위해 17.2버전으로 새로 제작하게 되었습니다.



현재 2021년 전자캐드기능사 실기시험의 일정은 아래 Q-net에서 찾으실 수 있습니다.

www.q-net.or.kr/man004.do?id=man00402&gSite=Q&gId=



공지사항 목록 | Q-net



www.q-net.or.kr

출처: https://gunsystem.tistory.com/2213



 책의 구성은 일부 시험장에서 사용하고 있는 OrCAD 17.2 버전을 사용했고, 회로도를 그리는 부분부터, Footprint를 제작하는 과정, 그리고 마지막으로 PCB보드 설계와 결과물 제출까지, 처음 쓰는 사람도 쉽게 따라 할 수 있도록 직관적인 그림 순번 위주로 제작하였습니다.

ansan-survivor.tistory.com/128



<전자캐드기능사> 전국 시험장별 OrCAD 설치된 버전.

시험장 정보에 대해 잘 정리해 주셨다. 출처: https://blog.naver.com/howtoorcad/221816962489 시험장 버전이 변경될 수 있으니, https://blog.naver.com/howtoorcad/221816962489 블로거님의 링크를 주기적으로..

ansan-survivor.tistory.com

  또한 실수할만한 사항들도 함께 넣어 해당 문제가 발생하면, 책을 참고하여 문제를 해결해 나갈 수 있도록 구성했습니다. 그리고 Youtube 동영상 자료도 제공하며 블로그를 통해 어렵거나 이해가 안 되는 부분들을 질의응답을 하고 있습니다. 다만, Youtube 영상은 16.6버전으로 제작되어, 추후 17.2버전의 영상을 제작할 예정입니다. 하지만 대부분 비슷하여 따라하는데 문제는 없을 것으로 예상됩니다.



반응형



< 책 구성 소개, 미리보기>



 책은 Q-net 공개 문제에서 공개한 시험문제를 기준으로 만들었습니다. 난이도가 향상된 만큼 당분간 이 시험으로 진행될 것으로 예상됩니다. 설사 바뀌더라도 이와 비슷한 틀을 유지할 것으로 보입니다.



www.q-net.or.kr/cst006.do?id=cst00602&gSite=Q&gId=&artlSeq=5202945&brdId=Q006&code=1204



공개문제 자료실 상세 | Q-net



www.q-net.or.kr



 이 책은 기존 블로그 자료와 Youtube 동영상보다 더 자세하게 문제 풀이에 대해 설명하고 있으며, 분량은 총 151페이지입니다. 처음부터 "따라 하기만 하면" 결과가 나올 수 있도록 목표를 잡고 제작하였습니다.

 기존 종이책과 다르게 PDF 전자책으로 구성되어 하이퍼링크 목차를 이용해 필요한 부분을 빠르고 쉽게 접근할 수 있도록 했고, 원하는 부분을 번거롭게 찾는 일을 줄일 수 있는 장점이 있습니다.

 이미지 위주 클릭 순번(1번 부터 순서대로 선택) 직관적으로 구성하여 손쉽게 따라 할 수 있으며, 이해할 수 있습니다. 말 그대로 "따라 하기만 하면" 결과가 나올 수 있도록 구성하였습니다.

 흐름이 끊기지 않는 직관적인 문제풀이를 만들기 위해 Datasheet를 보는 법을 생략하였으나, 블로그에서 해당 부분에 대한 자료를 제공하고 있으며 이를 참고하시면 됩니다. 또한 모르는 부분에 대해 댓글 또는 E-mail으로 질문을 남겨주시면 답변을 제공 드리고 있습니다.



참고하실 때 유용한 완성된 결과 파일과 라이브러리도 함께 제공 드리고 있습니다.



2021년도 수험생 여러분들의 전자캐드기능사 실기시험 합격을 진심으로 기원드립니다.







*구매는 아래 링크에서 가능합니다. (크몽)*



 ※ 전자책에 대한 판매 링크는 아래와 같습니다. ※ (크몽)



https://kmong.com/gig/342969



2021 전자캐드기능사 17.2 합격 시켜 드립니다. | 15000원부터 시작 가능한 총 평점 0점의 투잡∙노하

0개 총 작업 개수 완료한 총 평점 0점인 안산드레아스의 투잡∙노하우, 교육 전자책 서비스를 0개의 리뷰와 함께 확인해 보세요. 투잡∙노하우, 교육 전자책 제공 등 15000원부터 시작 가능한 서비

kmong.com



반응형
반응형

전자캐드기능사 필기 시험 합격 방법 문의가 많다.

필자는 아래 교재를 통해 전자캐드기능사 필기시험을 합격했다.



앞에 이론을 좀 읽어보면서 문제를 풀어본다. 그리고나서 뒤에 짧게나온 문제를 다 풀어보고,

최종적으로 맨 뒤에있는 기출문제를 연달아 풀어보면서 틀린문제들만 기억해본다.



해당교재의 기출문제를 풀어보면 문제은행방식으로 출제되기 때문에

반복적인 문제들이 계속해서 나온다.

이 기출문제만 다풀고 과반수 이상 합격점수 이상 나온다면, 필기시험도 합격할 수 있다.



(“파트너스 활동을 통해 일정액의 수수료를 제공받을 수 있음")

https://coupa.ng/cbZKaj



2022 Win-Q 전자캐드기능사 필기 단기완성

COUPANG

www.coupang.com



필자도 위 책을 다풀고 2020년도 전자캐드기능사 필기를 합격했으며,

나머지 전자캐드기능사 실기 시험준비는 아래 블로그를 참고한다.



반응형



(회로도 만들기)

ansan-survivor.tistory.com/272?category=384544



<전자캐드기능사> 2020년 공개문제 3회차 신유형 CONTROL BOARD, OrCAD Capture Schematic

(TIP) 시작하기 전에, 만약 시험장에 가서 OrCAD PCB 메뉴바라던가, 내가 작업했던 환경이랑 다르다거나 하면 매우 당황스러울 수 있다. 아래와 같이 기본으로 돌린다거나, 초기화 세팅을 이용하면

ansan-survivor.tistory.com



(Footprint 만들기)

ansan-survivor.tistory.com/273?category=384544



<전자캐드기능사> 2020년 공개문제 3회차 신유형 CONTROL BOARD, Footprint 생성하기

(TIP) 시작하기 전에, 만약 시험장에 가서 OrCAD PCB 메뉴바라던가, 내가 작업했던 환경이랑 다르다거나 하면 매우 당황스러울 수 있다. 아래와 같이 기본으로 돌린다거나, 초기화 세팅을 이용하면

ansan-survivor.tistory.com



(PCB 만들기)

ansan-survivor.tistory.com/274



<전자캐드기능사> 2020년 공개문제 3회차 신유형 CONTROL BOARD, PCB 제작하기

(TIP) 시작하기 전에, 만약 시험장에 가서 OrCAD PCB 메뉴바라던가, 내가 작업했던 환경이랑 다르다거나 하면 매우 당황스러울 수 있다. 아래와 같이 기본으로 돌린다거나, 초기화 세팅을 이용하면

ansan-survivor.tistory.com



(결과파일 출력)

ansan-survivor.tistory.com/277?category=384544



<전자캐드기능사> 2020년 공개문제 3회차 신유형 CONTROL BOARD, PCB Gerber파일 생성하기, 결과물 제출

(PCB 제작 포스팅) https://ansan-survivor.tistory.com/274 2020년 공개문제 3회차 신유형 CONTROL BOARD, PCB 제작하기" data-og-description="OrCAD Capture schematic 도면 만들기 https://ansan-survivor.tis..

ansan-survivor.tistory.com



반응형
반응형

(PCB 제작 포스팅)

https://ansan-survivor.tistory.com/274



<전자캐드기능사> 2020년 공개문제 3회차 신유형 CONTROL BOARD, PCB 제작하기

OrCAD Capture schematic 도면 만들기 https://ansan-survivor.tistory.com/272 2020년 공개문제 3회차 신유형 CONTROL BOARD, OrCAD Capture Schematic" data-og-description="전자캐드기능사 실기 문제가 3회차..

ansan-survivor.tistory.com

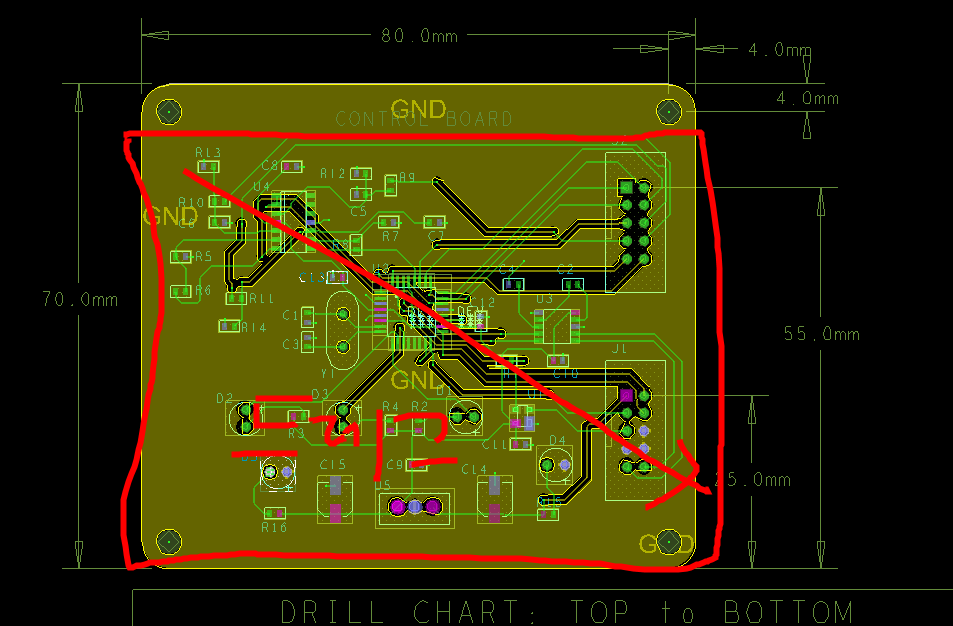

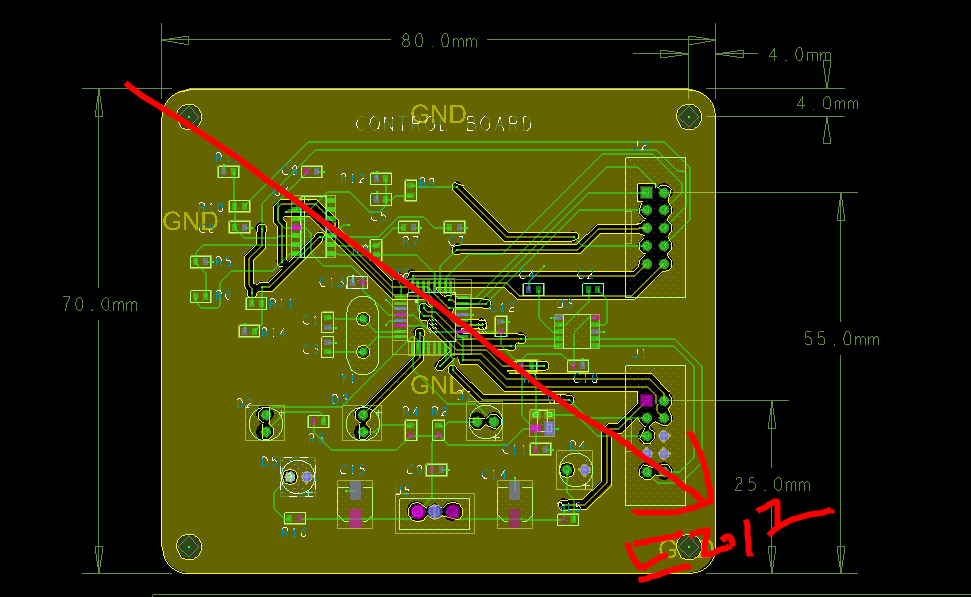

이전 포스팅에서 아래와같은 PCB설계를 완료하고 DRC체크까지 끝냈다.

그리고나서 제작에 필요한 파일을 추출해야 한다.

1. 거버파일 환경설정

    1-1. 아트워크 필름 거버파일 RS274-X 확인

    1-2. Design parameter의 Shape에서도 거버파일 RS274-X 확인

2. 거버 필름 만들기 (TOP/BOTTOM)

        TOP과 BOTTOM은 자동으로 생성되었는데, 여기에 Outline 속성만 하나씩 추가한다.

하위목록 아무거나 잡고 마우스 우클릭 - Add
속성이 추가됨을 확인

    같은방식으로 TOP에도 추가하여 아래와 같이 속성을 추가함.

3. SMT 필름 만들기 ( soldermask_top )

off를 눌러 모든 체크를 해제
OK를 누르면 이와 같이 SMT만 남는다.
아래에 추가 된다.

반응형

4. SMB 필름 만들기 ( soldermask_Bottom )

    위와 같은 방법으로 Color에서 체크박스만 변경하고 추가하면 된다.

5. SST 필름 만들기 ( Silkscreen_Top )

    위와 같은 방법으로 Color에서 체크박스만 변경하고 추가하면 된다.

    ** 주의해야 할점은 아래와 같이 Dimension을 포함시켜야 한다. 포함하지 않으면 실격사유다

6. DRD 필름 만들기 ( Drill Draw )

7. 모든 거버 필름 두께 수정하기

    두께가 0으로 되어있으면 표시가 되지 않으므로 아래와 같이 모든 필름에 0.2를 입력한다.

모든필름에 0.2를 적어준다.

8. 모든 거버 필름 파일 추출하기

아래와 같이 allegro폴더 아래 6개의 .art 파일이 생성된다.

9.  .art파일과 .drl 파일 총 7개를 제출하기 위해 다른 폴더에 옮겨 놓는다.

    감독관의 지시에 따라 USB로 옮기거나 지시 사항을 따른다.

10. 필름 프린터 출력하는 방법

    10-1. 프린트 설정



미리 보기도 가능하다.



    10-2. 프린트 출력

아래와 같이 어떤 프린터로 출력할지 선택하여 출력하면 된다. 필자는 프린트가 없으므로 PDF로 출력했다

<동영상으로 보기>

youtu.be/qeVPbSCcDbs



17.2버전으로 만드는 방법은 전자책으로만 있다.

https://ansan-survivor.tistory.com/461



<전자캐드기능사> 2021년 전자캐드기능사 실기 OrCAD 17.2버전 전자책 출간 (변경된 신유형)

*구매는 아래 링크에서 가능합니다. (크몽)*  ※ 전자책에대한 판매 링크는 아래와 같습니다. ※ (크몽) https://kmong.com/gig/342969 2021 전자캐드기능사 17.2 합격 시켜 드립니다. | 15000원부터 시작 가

ansan-survivor.tistory.com







반응형
반응형

(TIP) 시작하기 전에, 만약 시험장에 가서 OrCAD PCB 메뉴바라던가, 내가 작업했던 환경이랑 다르다거나 하면 매우 당황스러울 수 있다. 아래와 같이 기본으로 돌린다거나, 초기화 세팅을 이용하면 좋다.
ansan-survivor.tistory.com/223



[PCB Editor] OrCAD PCB Designer / Editor 레거시 모드 (옛날 예전 메뉴창으로 설정)

OrCAD PCB Designer가 상위 버전으로 업데이트가 되면서, UI 창이 많이 변경되었다. 그러나 옛날 모드에 익숙해진 사람들은 예전버전을 그데로 쓰고싶을 때, 아래와 같이 설정하면 된다. 1. Setup - User Pr

ansan-survivor.tistory.com

(PCB설계를 진행하면서 초보자들은 배선 삭제하거나 배치를 취소하는 등 불편한 점이 많을텐데 아래 꿀팁이 있다.)

https://ansan-survivor.tistory.com/1057



[PCB Editor] OrCAD PCB 배치 취소 (cancel placement), 배선 삭제 (Delete routing), 비아 삭제 (Delete via), Copper Plan

만약 특정 부분의 컬러를 꺼두면 내가 작업하는 부분이 안보일 수 있다. 예를 들면 Shape을 지우려고 하는데 Shape의 컬러를 꺼두면 보이지 않으므로 필요하다면 아래와 같이 컬러를 켠다. (전체 컬

ansan-survivor.tistory.com









OrCAD Capture schematic 도면 만들기

https://ansan-survivor.tistory.com/272



<전자캐드기능사> 2020년 공개문제 3회차 신유형 CONTROL BOARD, OrCAD Capture Schematic

전자캐드기능사 실기 문제가 3회차 부터 변경이 되었다. 시험이 다음주에 있는데, 공개문제에 있던 몇가지 문제가 수정되어 새로 업데이트 되었다. 해당 공개문제는 아래 Q-net에서 받을 수 있다.

ansan-survivor.tistory.com



PCB를 제작하기 위해서는 해당 Footprint들이 필요하다. (아래 링크 참조)

https://ansan-survivor.tistory.com/273



<전자캐드기능사> 2020년 공개문제 3회차 신유형 CONTROL BOARD, Footprint 생성하기

앞서 만든 OrCAD Capture의 Footprint에 매칭하기 위해서는 내장 풋프린트를 이용하는 것과 없는 부분은 직접 제작을 하여야 한다. 아래 링크는 OrCAD Capture를 만든 포스팅이다. https://ansan-survivor.tistory..

ansan-survivor.tistory.com



OrCAD Capture로 회로도를 다 그리고, Footprint까지 매칭이 완료되면, 해당 Netlist를 추출하여 그 파일을 바탕으로 PCB를 제작한다.



Netlist를 추출하여 OrCAD PCB Designer를 실행하는 방법이 2가지가 있다.



1. Capture에서 여는법.

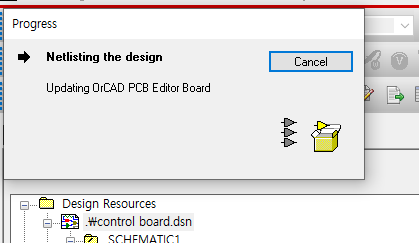

위 진행 창이 뜨면서 PCB Designer가 열린다.

2. PCB Designer에서 Netlist를 Import하는 법. (파일 경로 설정은 allegro 폴더)



=================== PCB 제작 ======================================



1. 환경설정

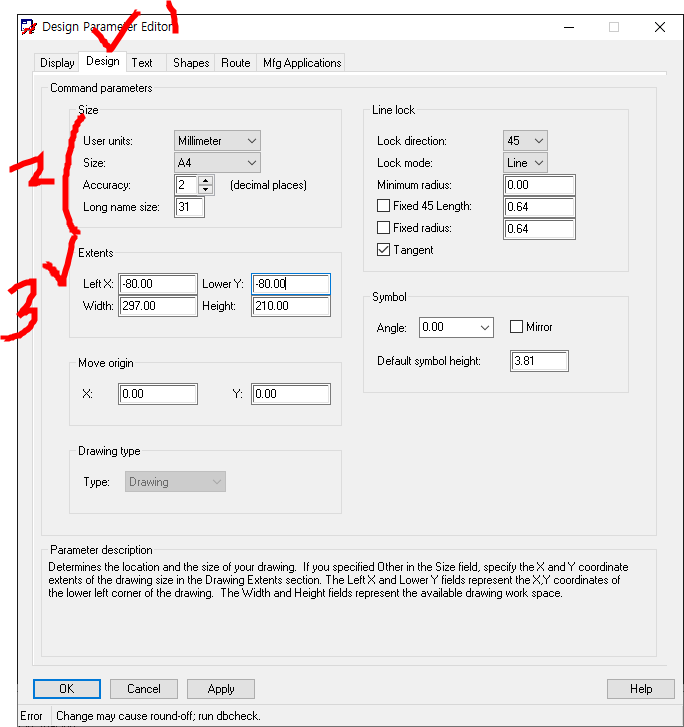

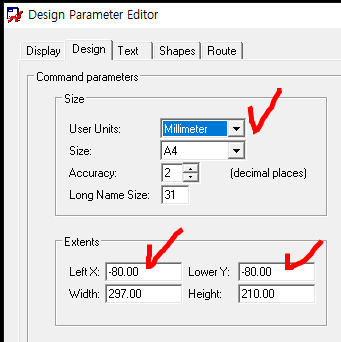

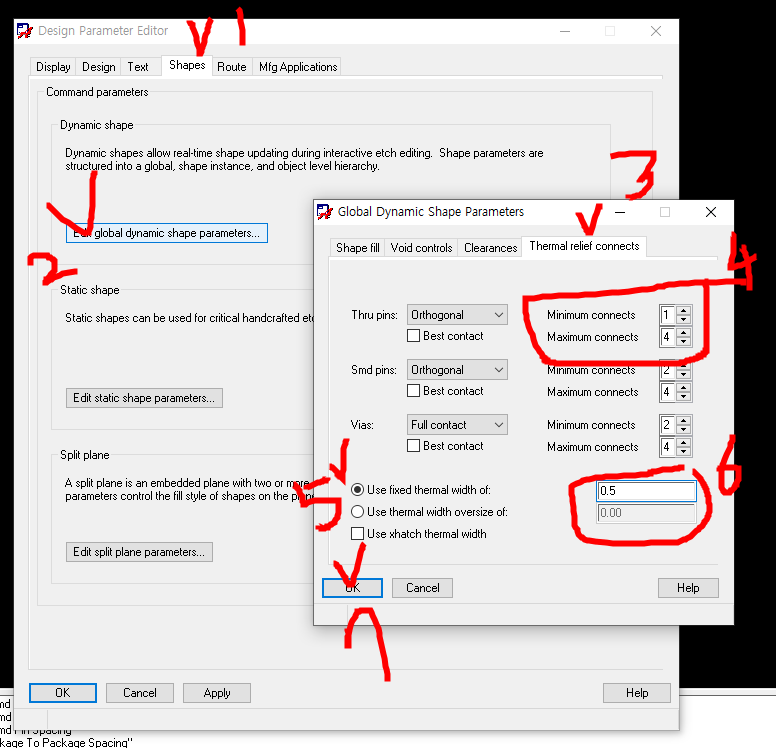

    1-1. setup - design parameters

2. Outline 그리기

x 0 0 입력
x 80 70 입력
마우스우클릭 - done 클릭

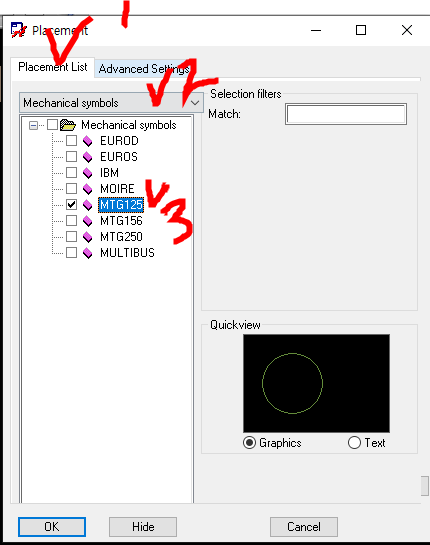

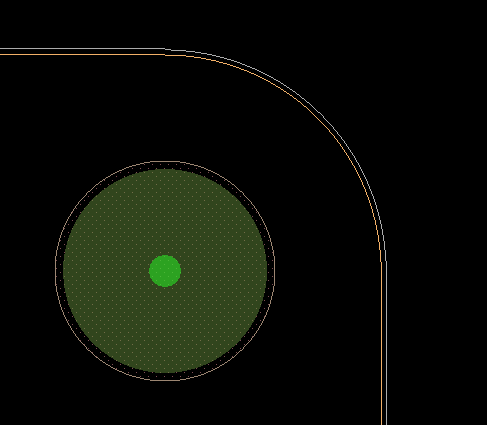

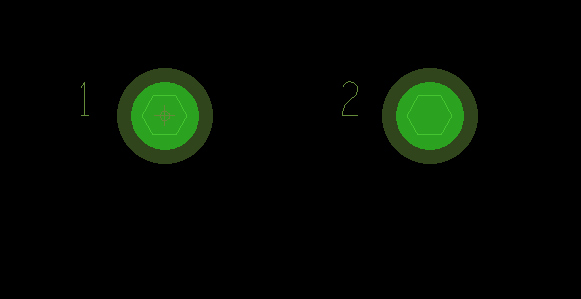

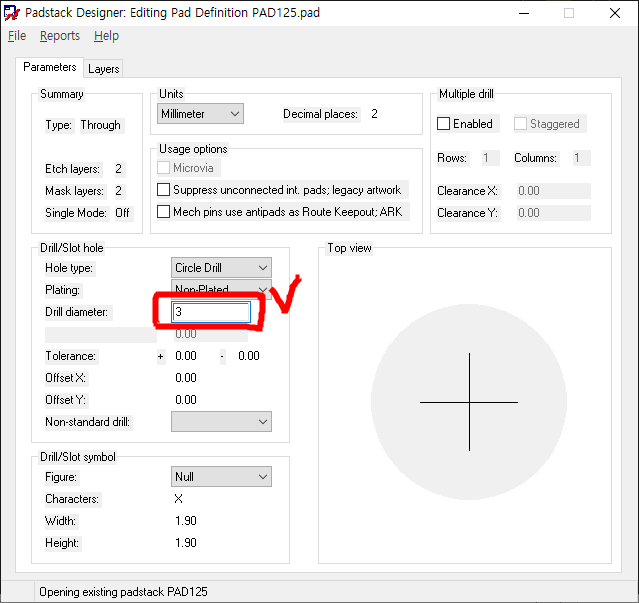

3. 기구홀 배치

                                      x 4 4 -> x 76 4 -> x 4 66 -> x 76 66 순서대로 입력

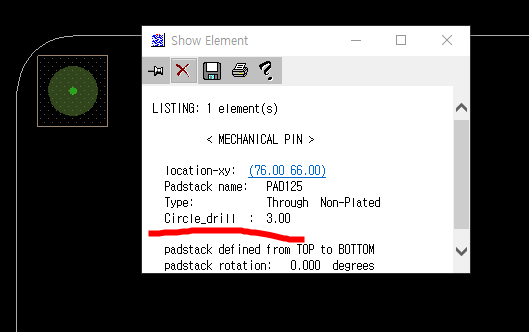

모든 기구홀이 3파이로 변경됨.

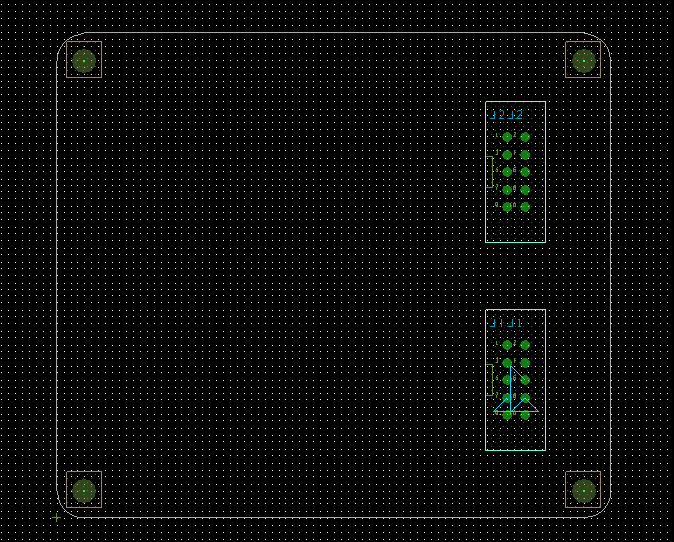

4. ISP 10핀 배치 (J1, J2 배치)

x 65 25 입력하여 J1배치



x 65 55 입력 J2배치
우클릭 - done

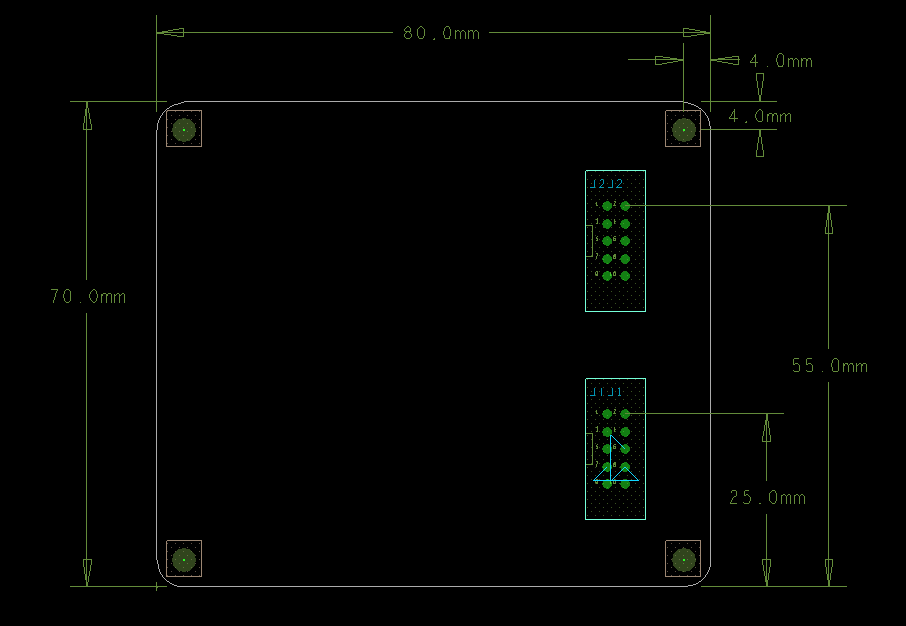

5. 치수 배치하기

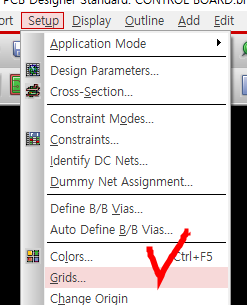

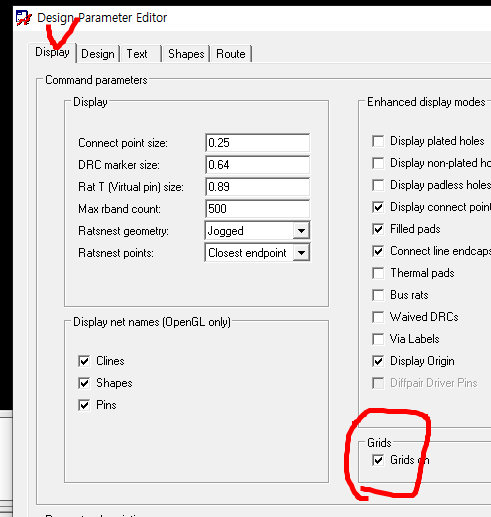

    5-1. Grid on

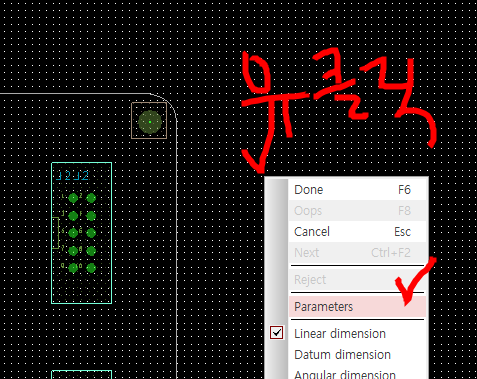

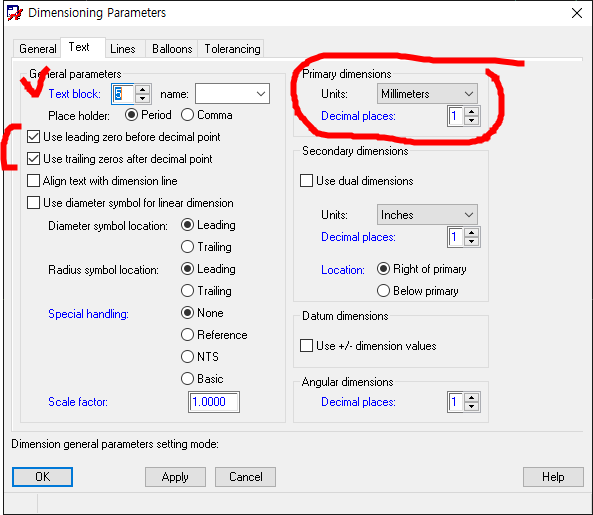

    5-2. 치수 parameter설정

    5-2. 치수 배치

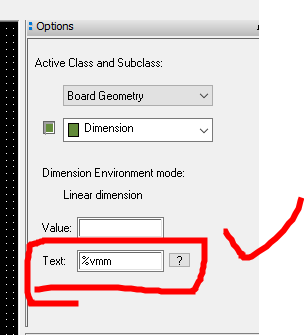

옵션의 Text에 위와 같이 입력

아래와 같이 치수선 입력

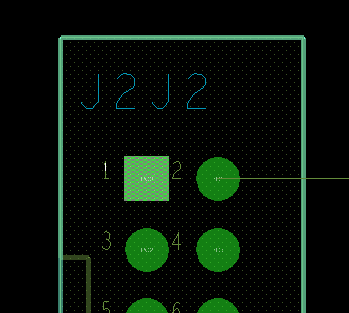

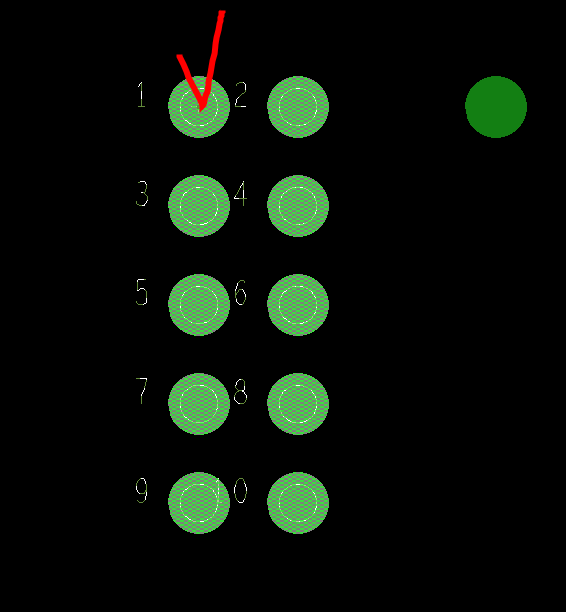

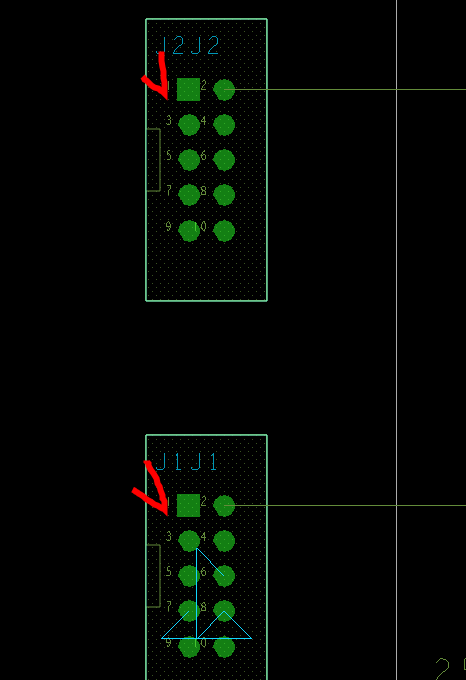

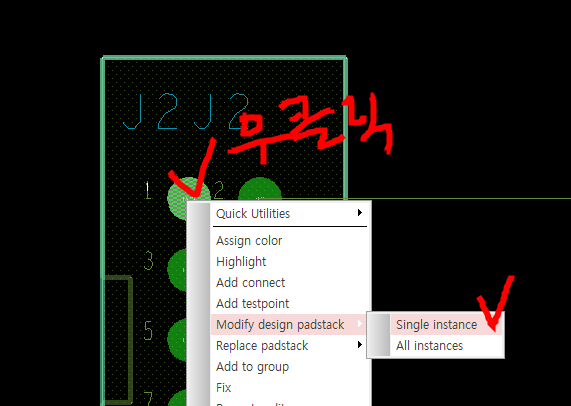

6. ISP 10핀 1번핀 사각으로 바꾸기

같은 방법으로 나머지 J1도 1번핀을 바꿔준다.

7. standard via만들기, power via만들기

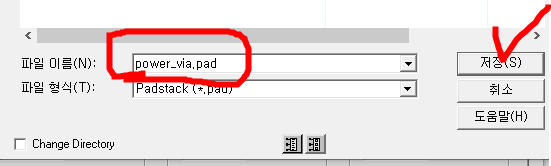

    7-1. Power Via 만들기

앞서 만든 Symbols라는 폴더에 저장한다.

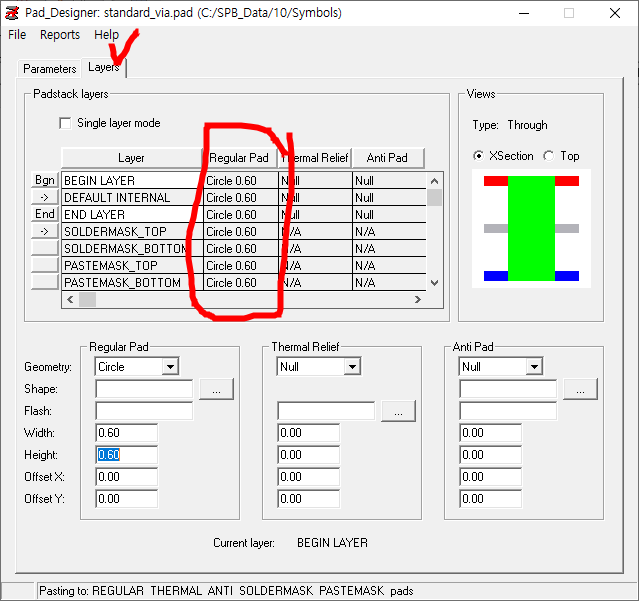

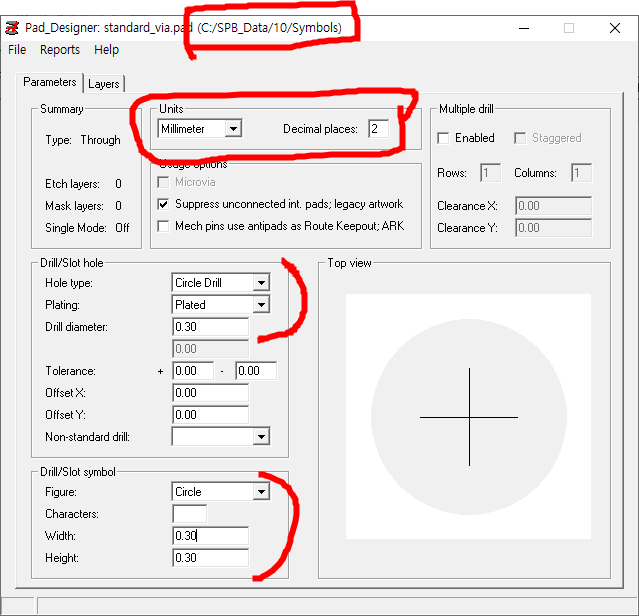

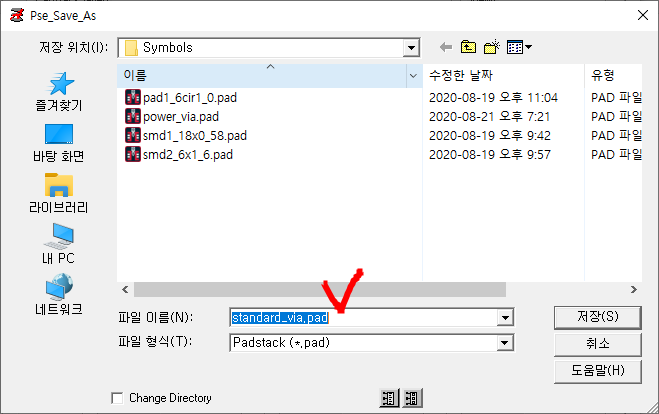

    7-2. Standard Via 만들기

마찬가지로 위와 같은 경로로 지정하고 제작한다.

반응형

8. Constraint Management Rule 설정하기 (Line width, Clearance 설정)

    CM에서는 배선의 두께(폭)와 간격(Spacing)등을 설정한다.

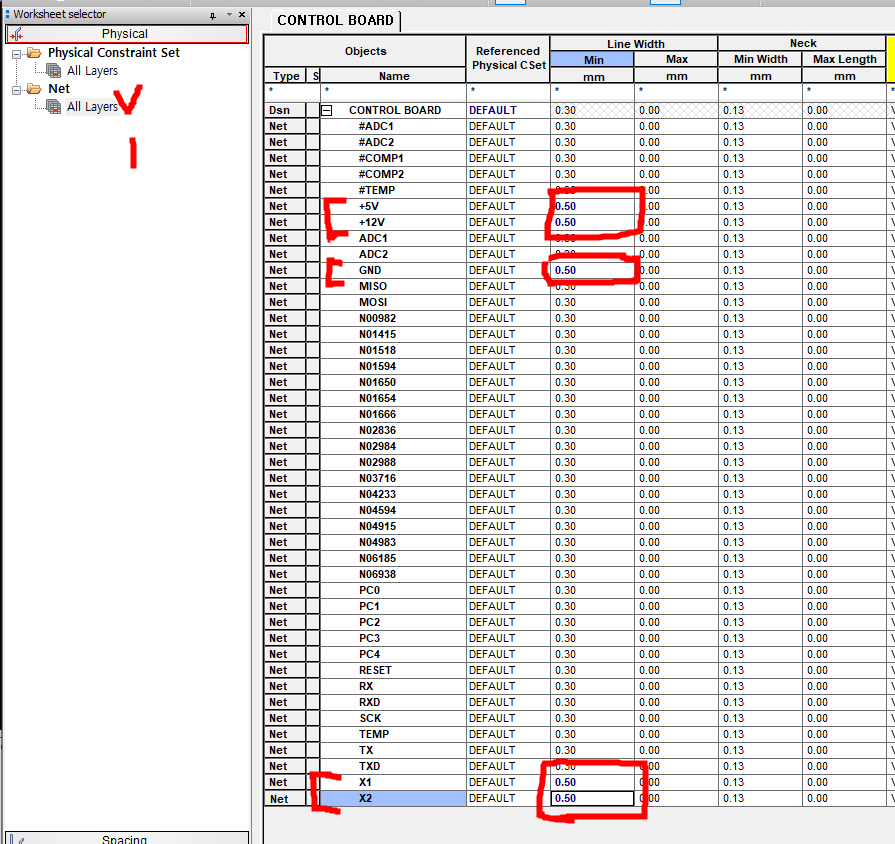

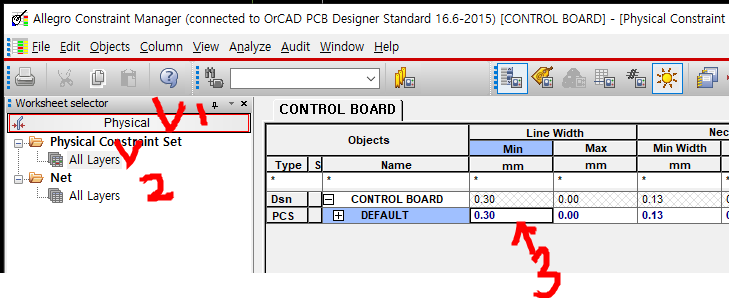

    8-1. 배선 두께 변경

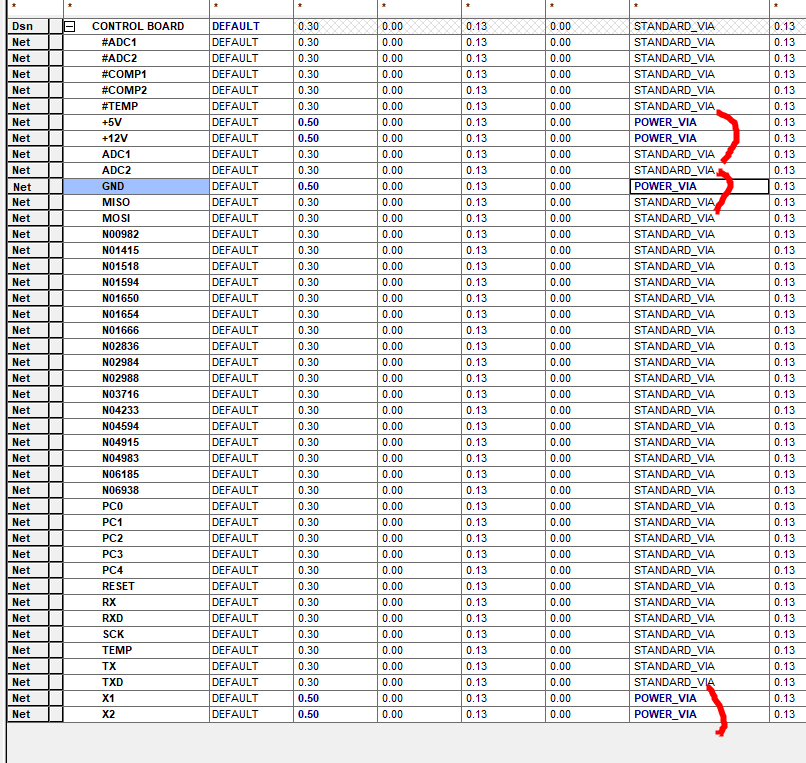

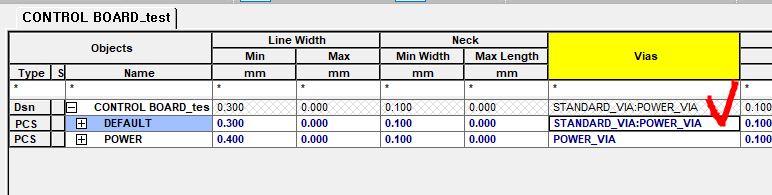

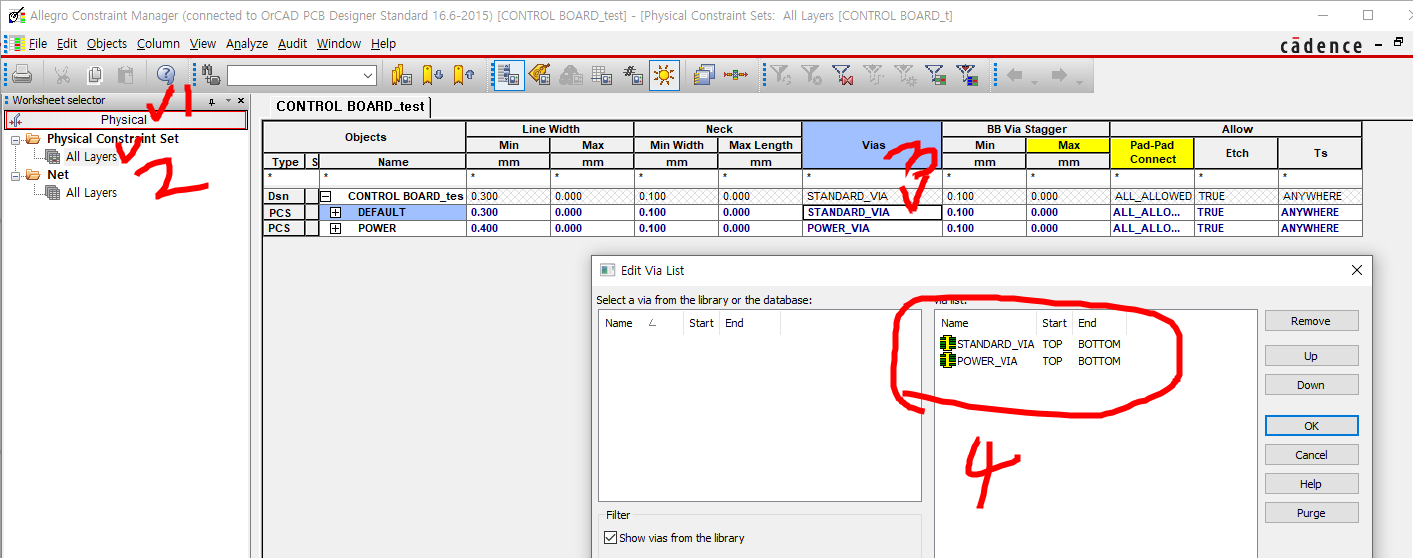

8-2. Power via, Standard Via 배치

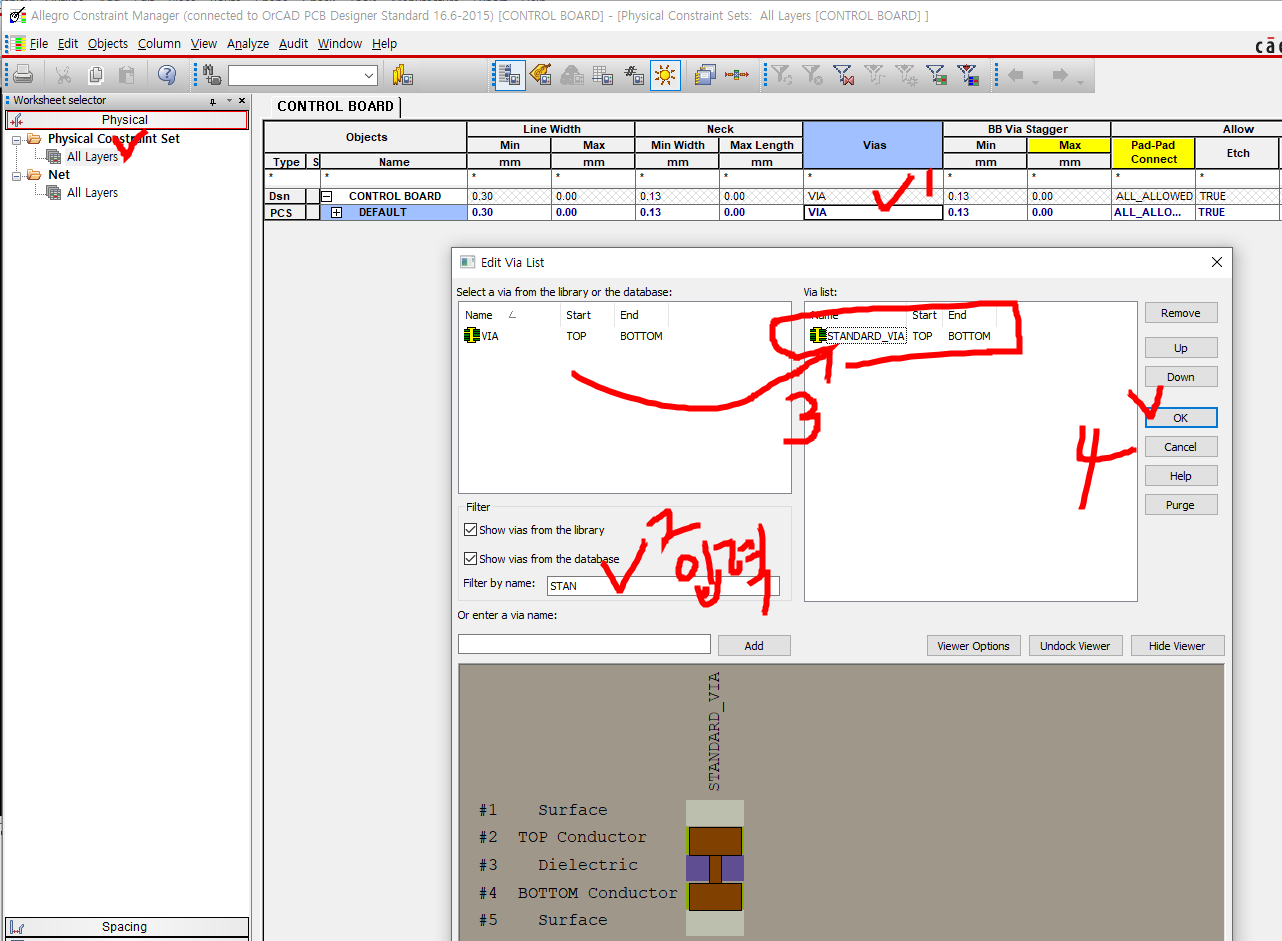

standard via 입력
Power via 등록

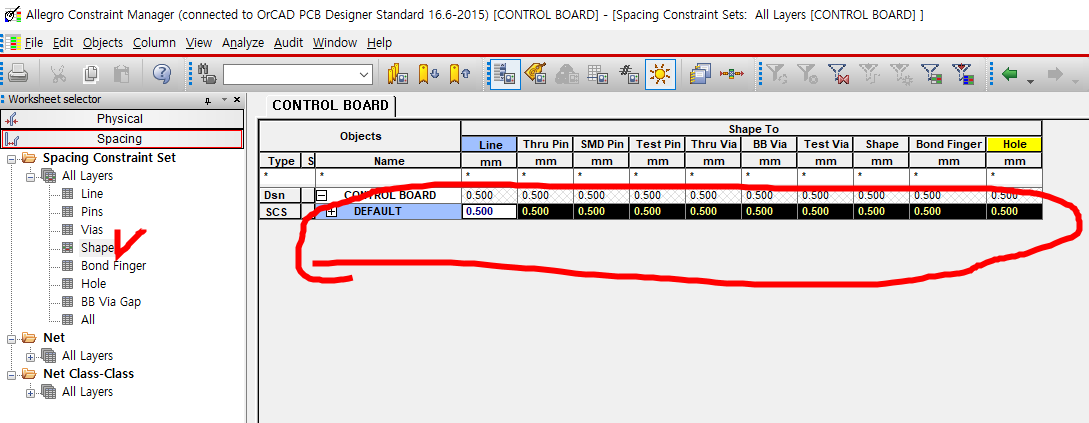

8-3. Clearance (Spacing) 설정

GND는 배선없이 Coppor로 깔 예정이므로 No Rat을 체크해준다.

CM은 별도로 Save버튼없이 변경 즉시 반영된다.

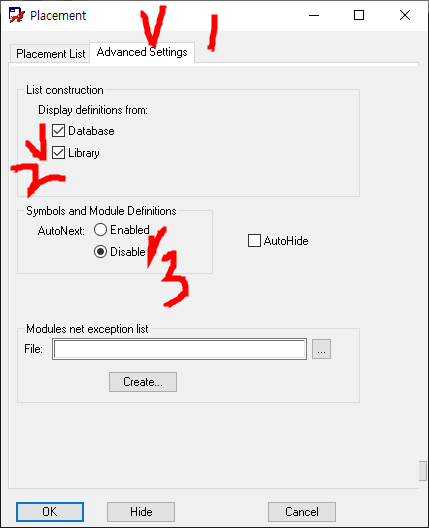

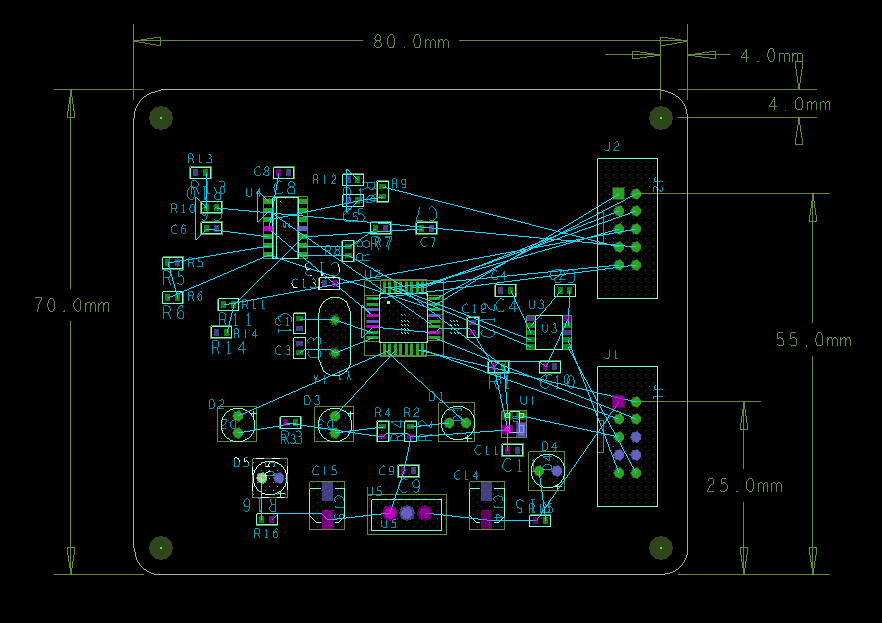

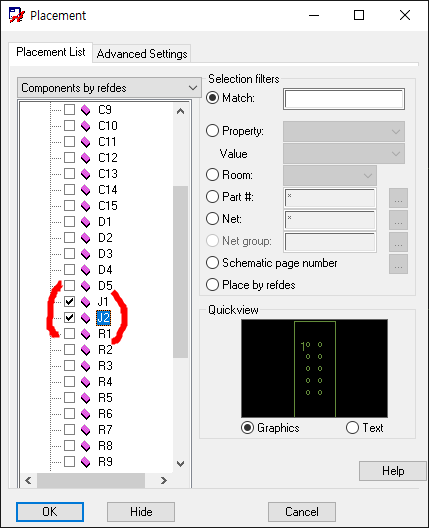

9. 배치하기 (placement)

체크박스를 체크하고 하나씩 배치한다.
배치 완료

10. 배선하기 (Routing)

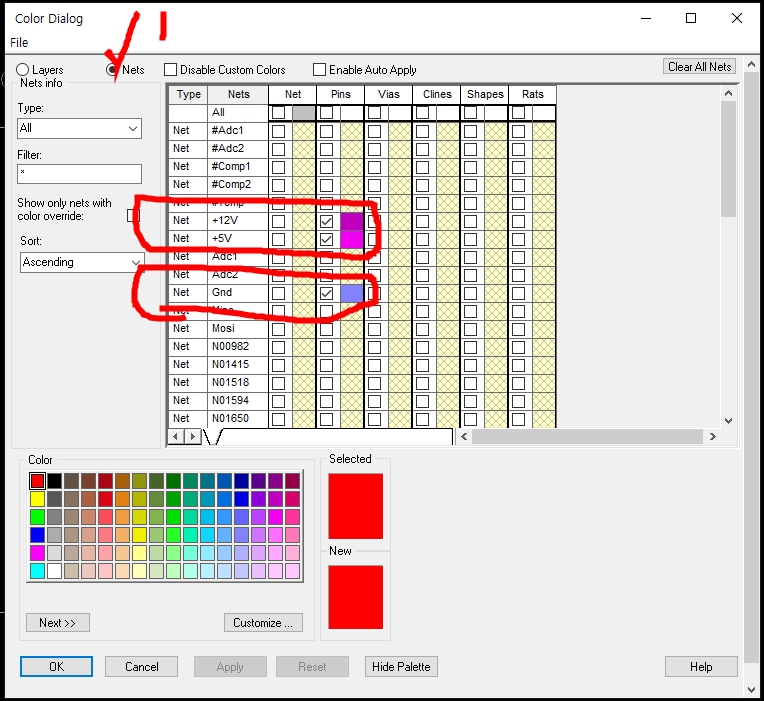

    10-1. [옵션, 필수 아님] Pin색 변경하기 (쉽게 VCC, GND 인식을 위해)

    10-3. GND Fanout 시키기. (SMD 타입의 GND를 미리 Bottom으로 연결시켜준다)

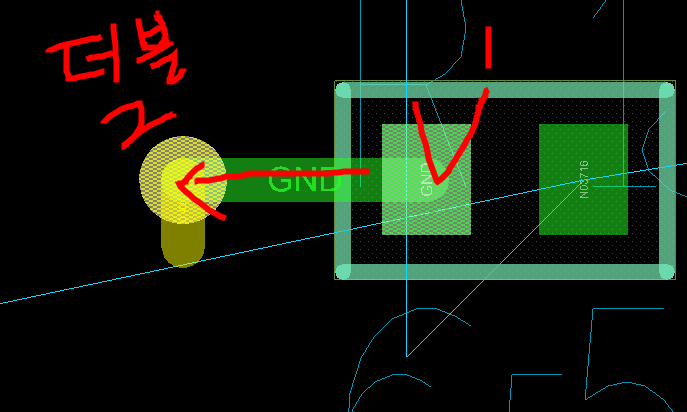

        10-3-1. 직접 더블클릭을 Fanout하는 법.

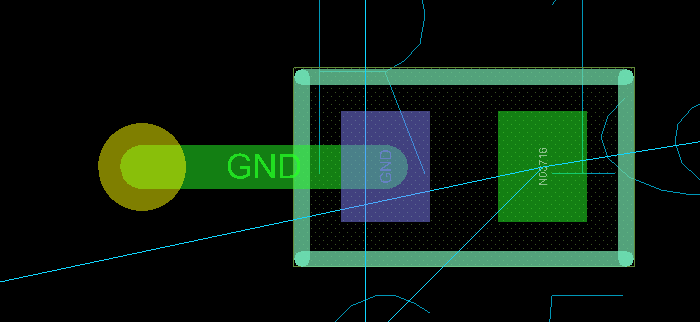

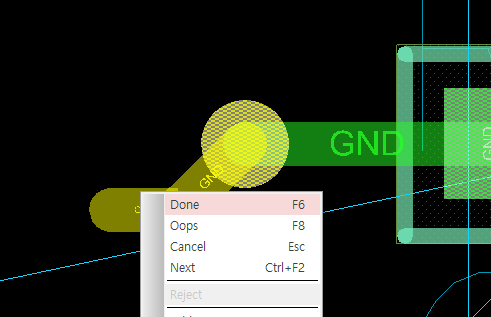

               Pin을 클릭하고 옆에다 더블클릭하면 Power via가 생성된다.

               그리고나서 마우스우클릭 - Done을 누른다. 이러한 방법으로 모든 smd핀 GND를 Bottom에 연결시킨다.

결과

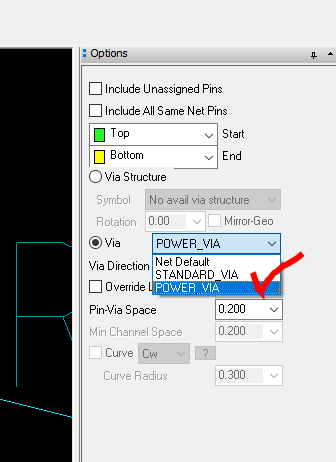

        10-3-1. Create Fanout을 이용하는 법.

ㄹCreate Fanout을 하려면 CM룰을 위와 같이 수정해야 한다.
그래야만 Fanout 시 Power via를 사용할 수 있다.



CM룰을 변경 했기에 옵션에 power via가 뜨는것이다.
동서남북 어느 방향으로 할지 설정하는 부분

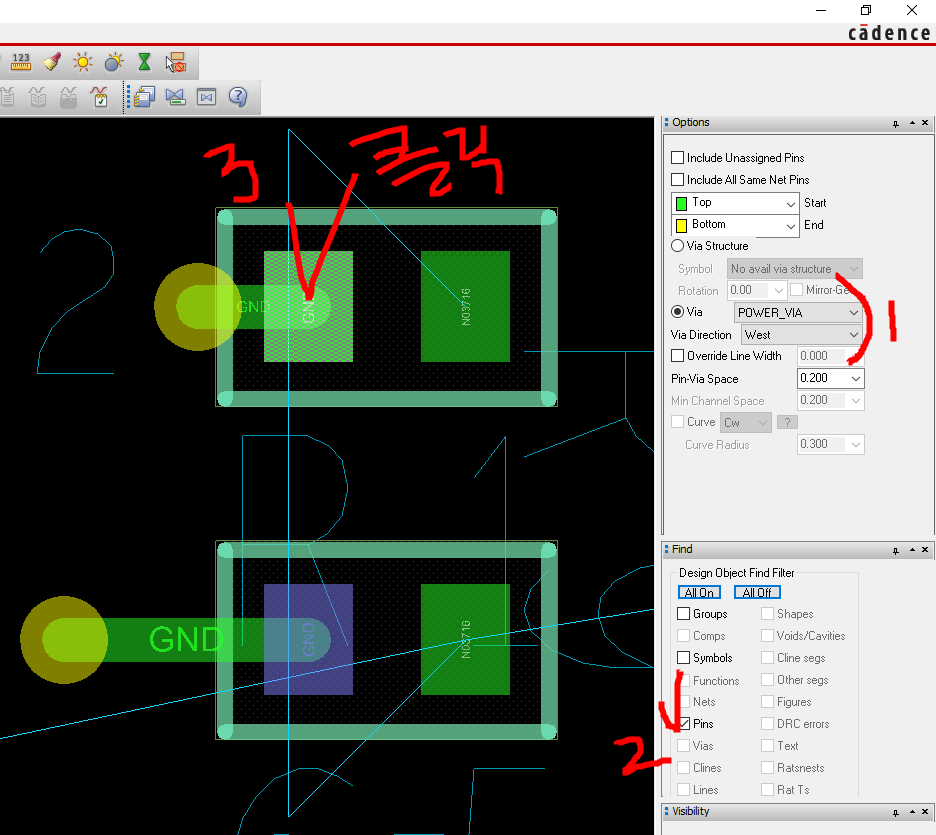

아래 순으로 클릭을 하면 Fanout이 그냥 Pin만 클릭해도 자동으로 생성된다.

이런식으로 SMD타입의 GND핀을 모두 Fanout시켜준다.

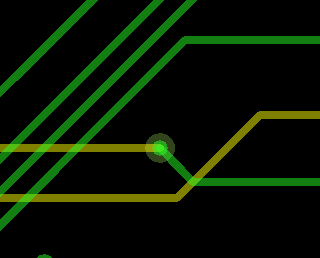

    10-2. 배선하기 Route - Connect 또는 F3 단축키를 눌러서 배선한다.

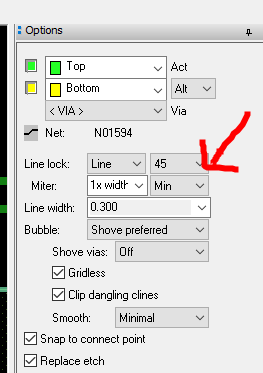

45로 되어야 한다. (직각배선 금지)

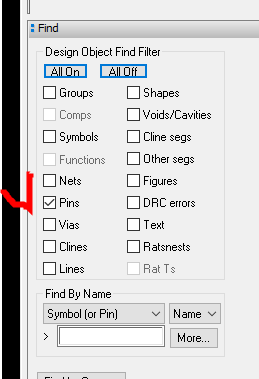

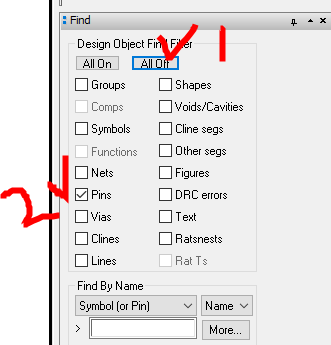

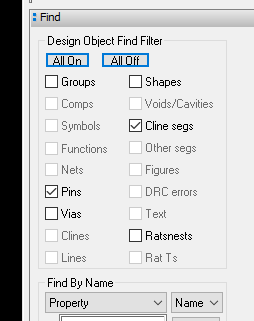

필터에 Pin이 활성화 되어야 한다.
더블클릭하면 Via생성
배선을 완료시킨다.

11. GND Coppor를 배치 (shape 배치)

    11-1. 보드 외곽으로 부터 0.1mm 이격 주기.

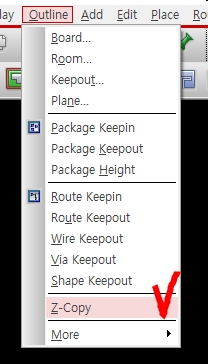

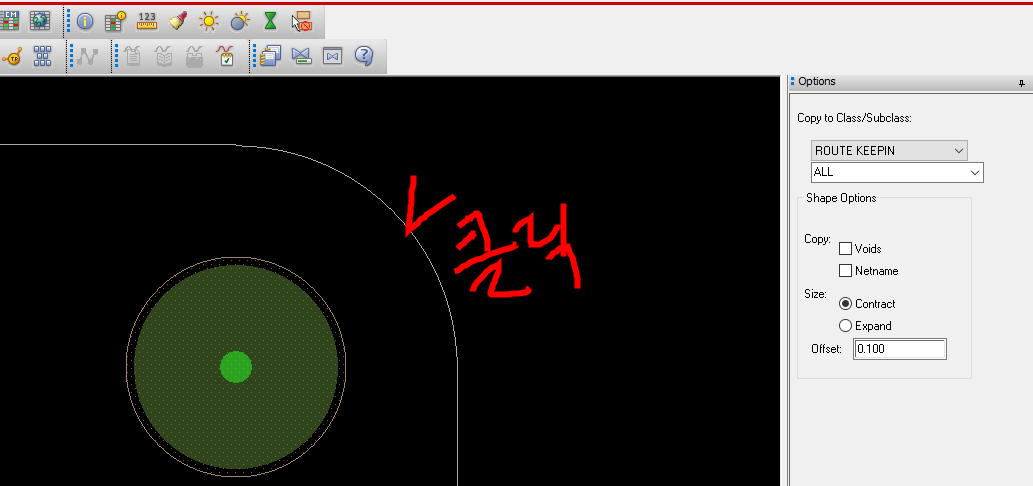

        Outlline - Z-copy 또는 Shape copy (하위버전)

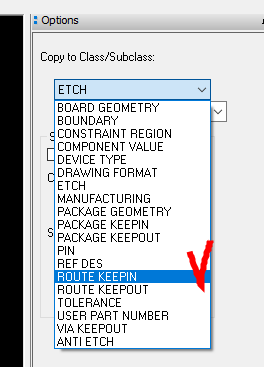

ROUTE KEEPIN 선택, Shape 체크활성화
0.1 안쪽으로 Route keepin 영역이 생성됨

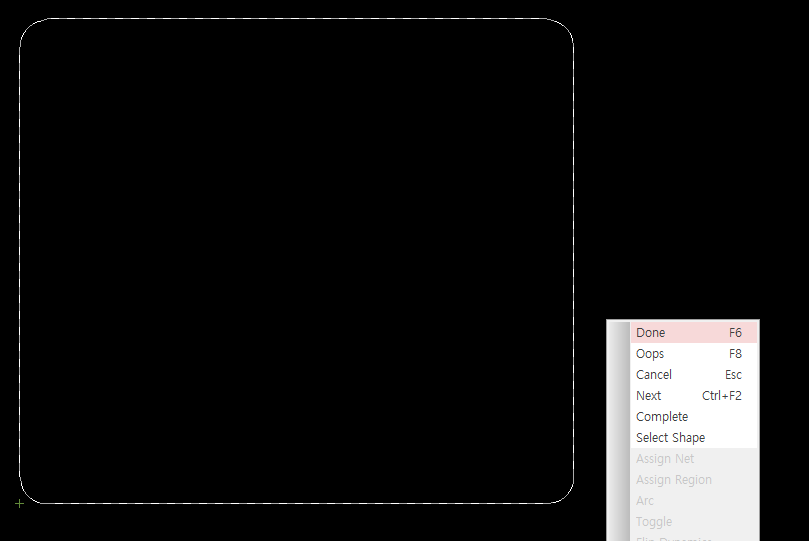

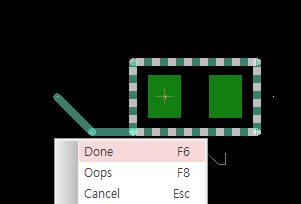

    11-2. GND Coppor 배치하기

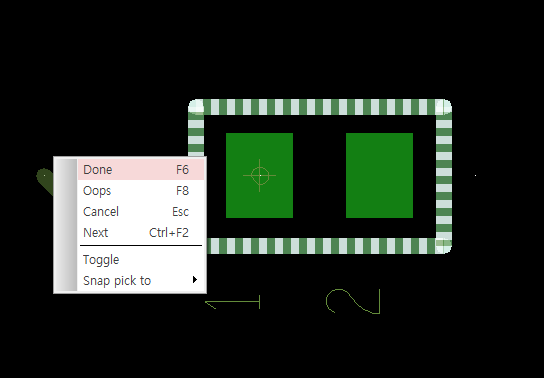

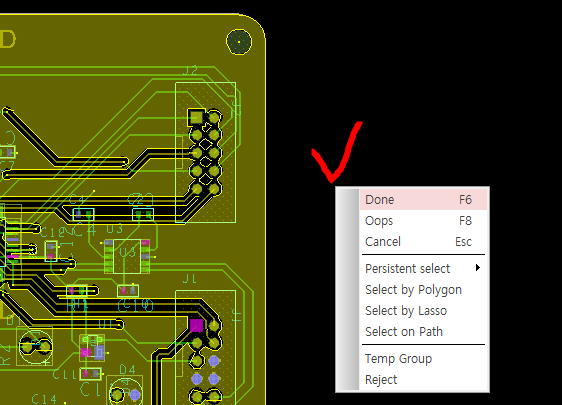

마우스 우클릭 - Done&nbsp;

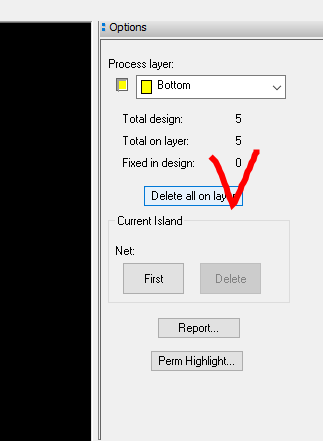

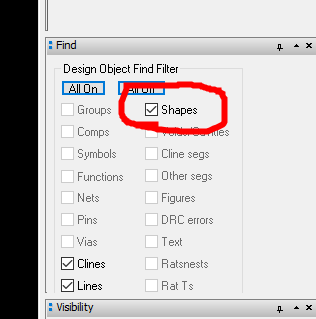

    11-3. 고립된 Copper 제거

우클릭 -&nbsp; done

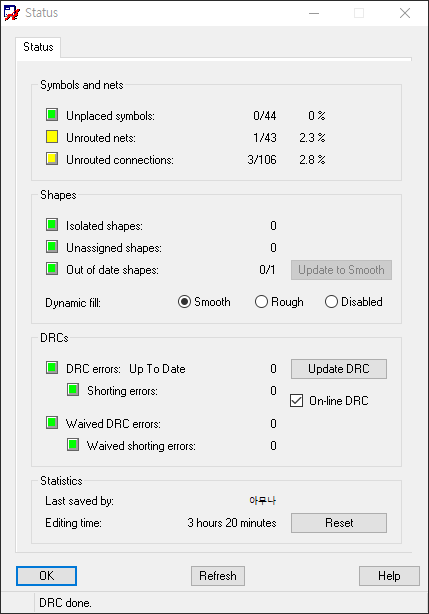

12. DRC체크

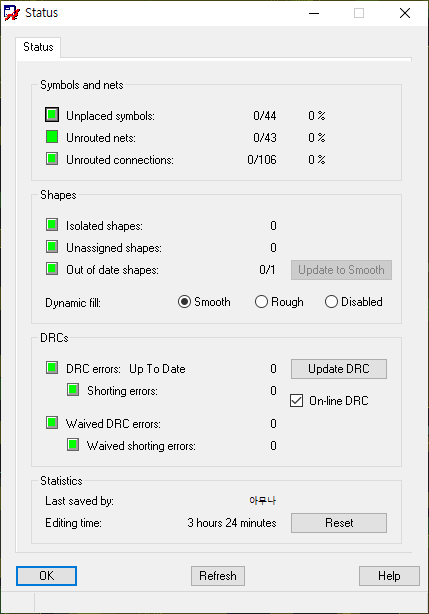

모두 초록색이 나와야 한다.

해당 버튼을 클릭하면 어떤 NET가 연결이 안되었고, 좌표까지 표시해준다.

클릭을 해보니 해당부분에 Fanout을 누락했음을 확인 할 수 있다. 이런방법으로 놓친부분을 찾아 해결한다.
모두 해결됨

13. CONTROL BOARD 실크스크린 text 쓰기

    13-1. text설정하기

아래와 같은 순으로 클릭하면서 변경한다.

    13-1. text 쓰기

상단에 입력한다.
엔터 - 마우스우클릭 - Done , 마우스 드레그드롭으로 적당한 위치로 옮긴다.

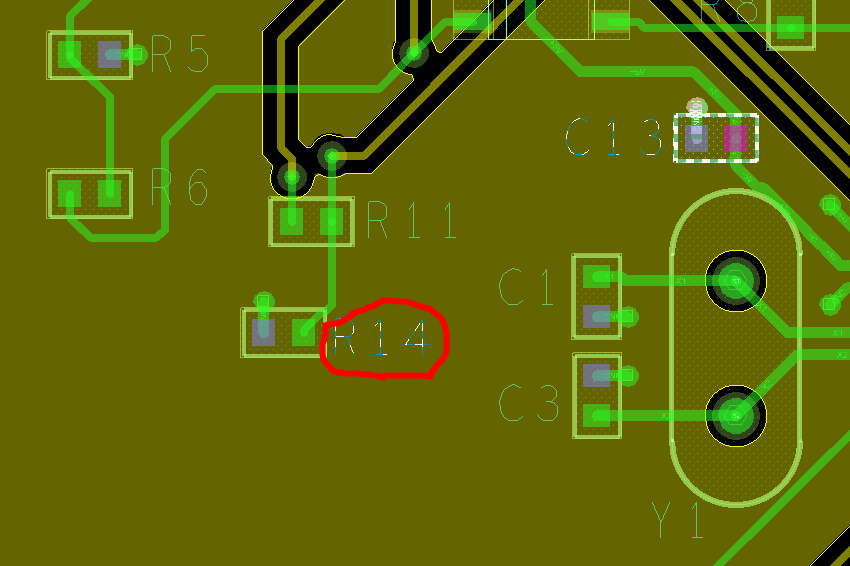

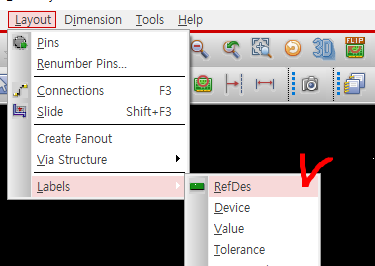

16. Silkscreen Ref 정렬시키기.

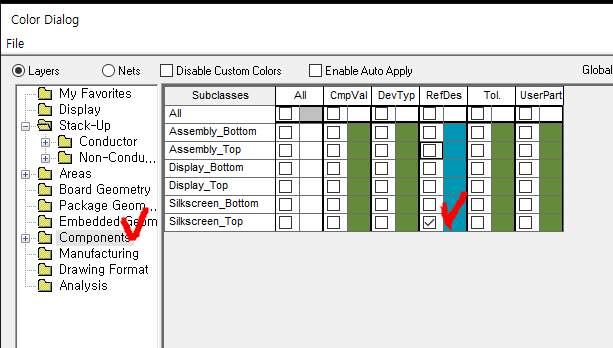

    16-1. color 설정

Silkscreen Top만 보이도록 설정

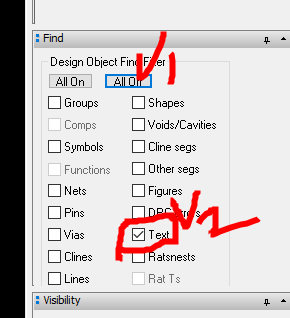

text만 선택되도록 필터링

    16-2. 각도설정 (모든 REF를 0도로 설정한다.)

    16-3. 글자크기 설정

드레그로 변경하는데, 위에 만든 Silk데이터 CONTORL BOARD는 포함하지 말아야 한다. 아니면 함께 변경된다.

    16-4. 마우스 드레그 드롭으로 적당한 위치에 배치

반드시 Pin위에 겹치거나 다른 Silkscreen top에 침범하지 않도록 적당한 자리에 배치한다.

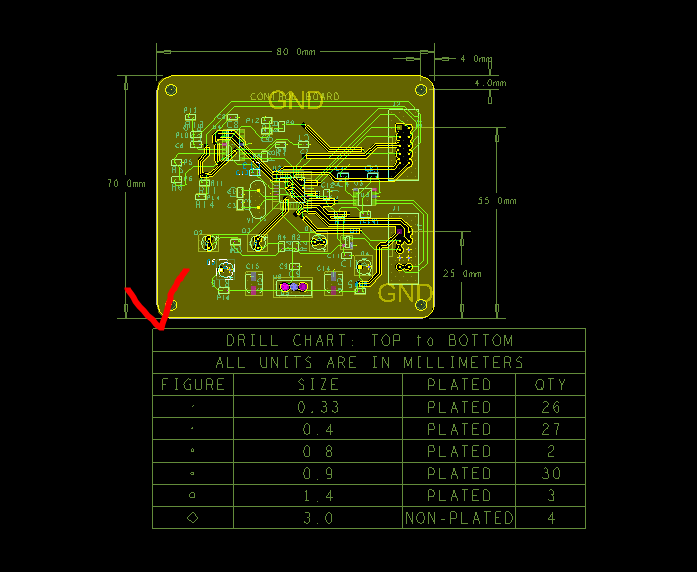

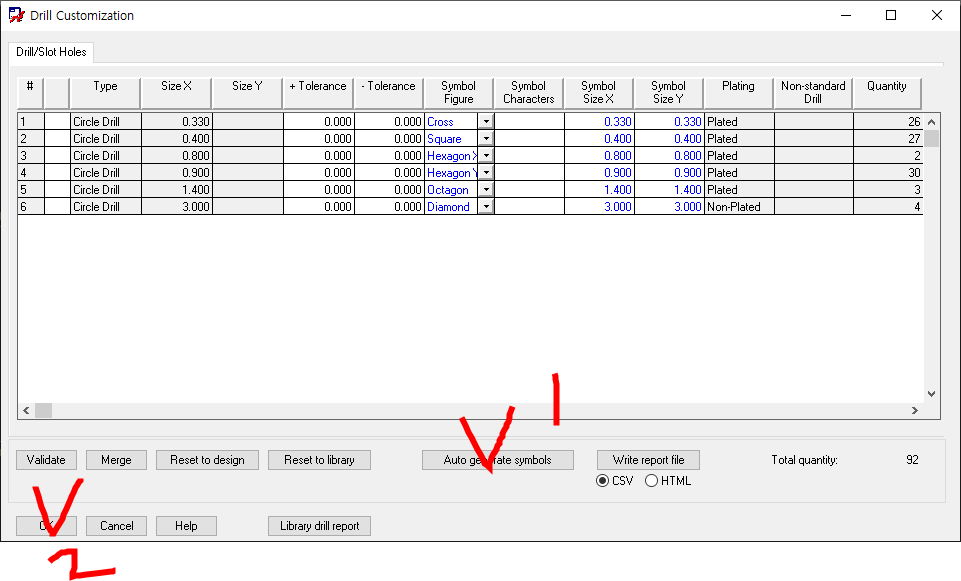

15. DRILL 테이블 뽑기



아래에 Drill table을 배치한다.

13.  .drl 파일 뽑기

이러한 파일이 생성됨

<YOUTUBE 동영상으로 보기>

www.youtube.com/watch?v=xUSxrSoY0Ck







============== 마지막 결과물 제출에 관한 자료는 아래 링크 참조 =============



ansan-survivor.tistory.com/277?category=384544



<전자캐드기능사> 2020년 공개문제 3회차 신유형 CONTROL BOARD, PCB Gerber파일 생성하기, 결과물 제출

(PCB 제작 포스팅) https://ansan-survivor.tistory.com/274 2020년 공개문제 3회차 신유형 CONTROL BOARD, PCB 제작하기" data-og-description="OrCAD Capture schematic 도면 만들기 https://ansan-survivor.tis..

ansan-survivor.tistory.com



17.2버전으로 만드는 방법은 전자책으로만 있다.

https://ansan-survivor.tistory.com/461



<전자캐드기능사> 2021년 전자캐드기능사 실기 OrCAD 17.2버전 전자책 출간 (변경된 신유형)

*구매는 아래 링크에서 가능합니다. (크몽)*  ※ 전자책에대한 판매 링크는 아래와 같습니다. ※ (크몽) https://kmong.com/gig/342969 2021 전자캐드기능사 17.2 합격 시켜 드립니다. | 15000원부터 시작 가

ansan-survivor.tistory.com









반응형
반응형

(TIP) 시작하기 전에, 만약 시험장에 가서 OrCAD PCB 메뉴바라던가, 내가 작업했던 환경이랑 다르다거나 하면 매우 당황스러울 수 있다. 아래와 같이 기본으로 돌린다거나, 초기화 세팅을 이용하면 좋다.
ansan-survivor.tistory.com/223



[PCB Editor] OrCAD PCB Designer / Editor 레거시 모드 (옛날 예전 메뉴창으로 설정)

OrCAD PCB Designer가 상위 버전으로 업데이트가 되면서, UI 창이 많이 변경되었다. 그러나 옛날 모드에 익숙해진 사람들은 예전버전을 그데로 쓰고싶을 때, 아래와 같이 설정하면 된다. 1. Setup - User Pr

ansan-survivor.tistory.com











앞서 만든 OrCAD Capture의 Footprint에 매칭하기 위해서는 내장 풋프린트를 이용하는 것과 없는 부분은 직접 제작을 하여야 한다. 아래 링크는 OrCAD  Capture 회로도를 만든 포스팅이다.

https://ansan-survivor.tistory.com/272



<전자캐드기능사> 2020년 공개문제 3회차 신유형 CONTROL BOARD, OrCAD Capture Schematic

전자캐드기능사 실기 문제가 3회차 부터 변경이 되었다. 시험이 다음주에 있는데, 공개문제에 있던 몇가지 문제가 수정되어 새로 업데이트 되었다. 해당 공개문제는 아래 Q-net에서 받을 수 있다.

ansan-survivor.tistory.com

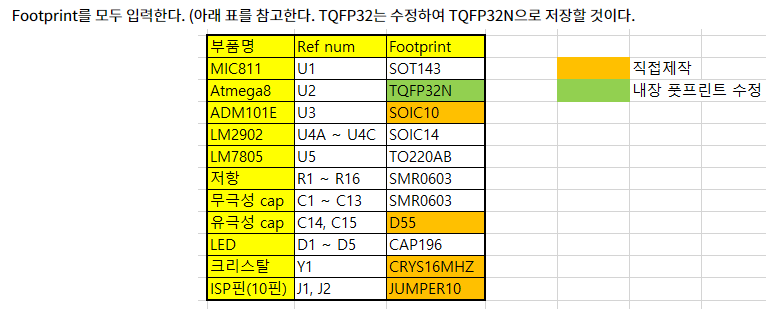

이전 포스팅에서 작성했듯이, 아래 주황색으로 표시된 Footprint는 직접 제작할 것이고, 초록색으로된 TQFP32N은 내장된 TQFP32 를 수정하여 TQFP32N 으로 저장할 것이다.

내가 만든 라이브러리를 자동으로 불러오기 위해서는 현재 만들고 있는 디렉터리에 Symbols라는 폴더를 만들어야 한다. Symbols라는 폴더를 만들면 OrCAD PCB에서 자동으로 파일을 불러온다.



작업중인 디렉터리는 C:\SPB_Data\10 이므로 이 폴더에 Symbols 라는 폴더를 생성한다.

앞으로 직접 생성한 파일 (.pad .psm .dra) 모두 이 폴더에 저장한다.

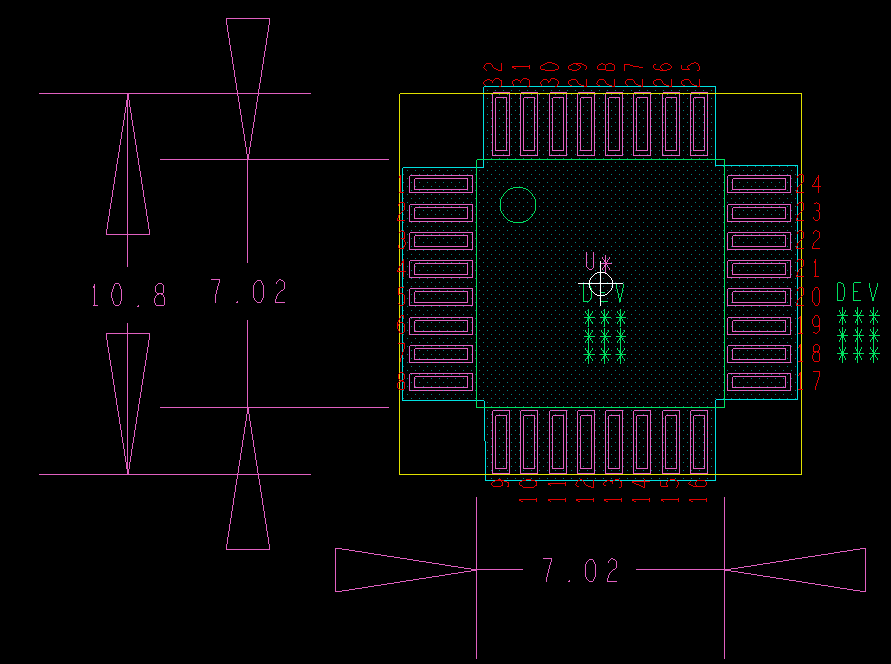

먼저 TQFP32N을 수정한다. TQFP32 풋프린트에 Silkscreen REF정보가 없기때문에 수정해서 만들어줘야 한다.



1. TQFP32N 만들기.

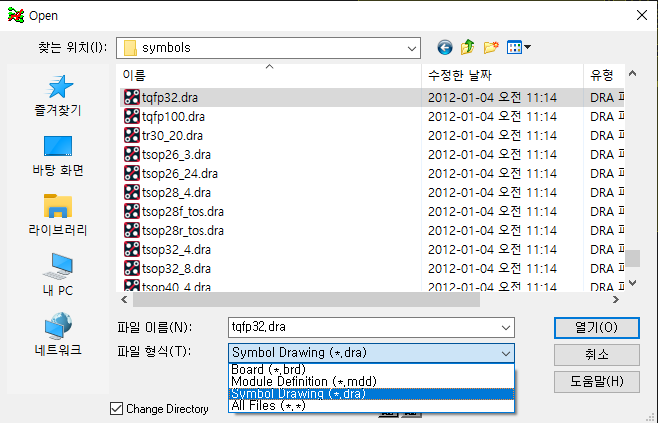

    1-1. Open으로 TQFP32 라는 내장 파일을 불러온다.

내장 파일 경로
형식을 .dra로 바꾸고 TQFP32를 찾는다.

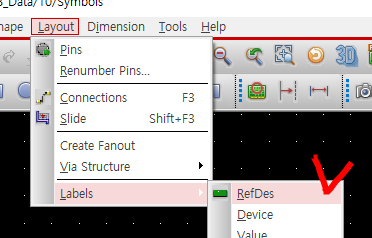

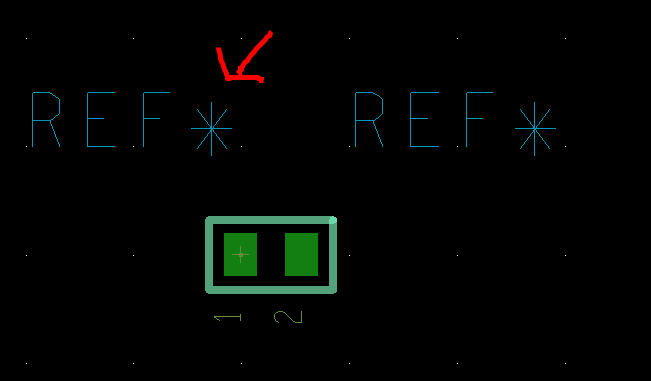

    1-2. 실크스크린 Ref를 추가해준다. 해당 파일을 열고 Add - Text

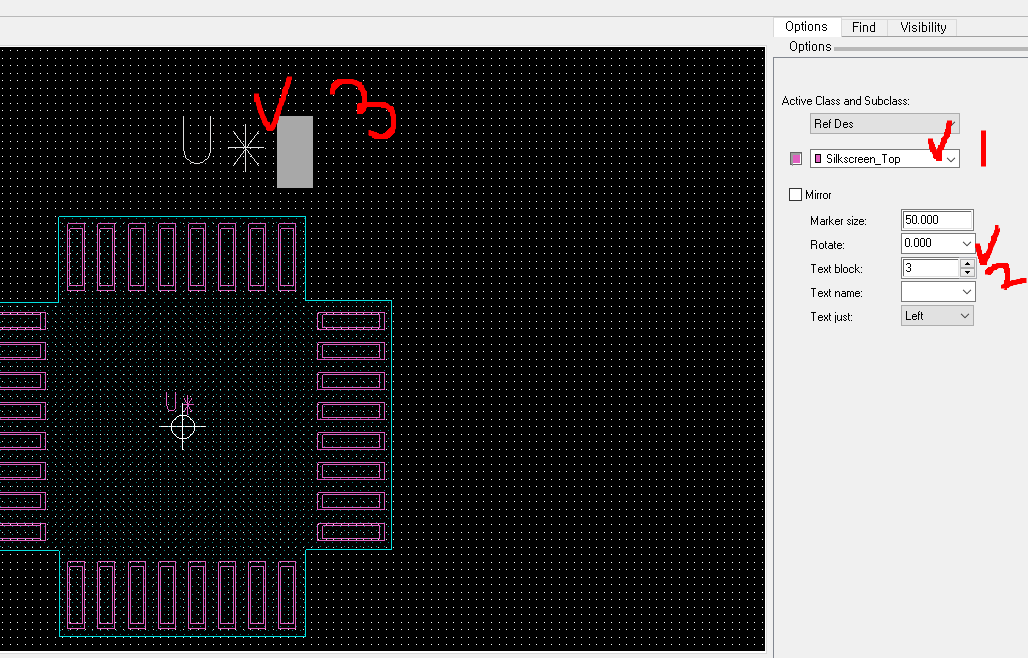

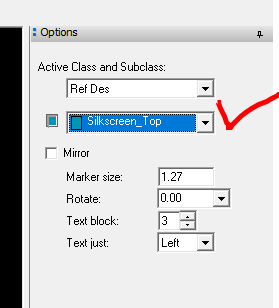

    1-3. Option창이 활성화 되면, Ref Des / Silkscreen_Top으로 변경하고  Text Block을 3으로 바꾸고 U* 라고 입력한다.

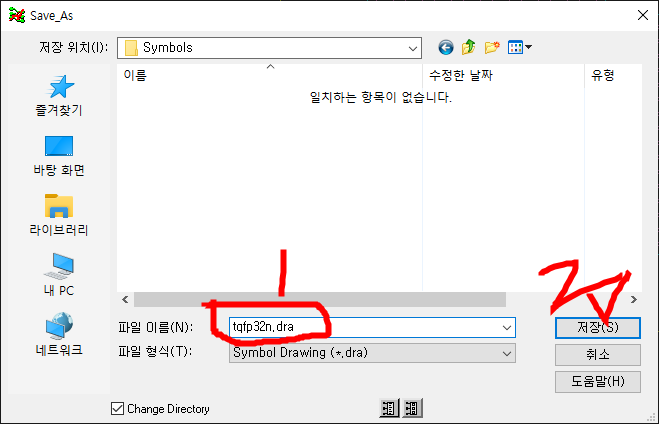

1-4. Symbols 폴더에 TQFP32N 으로 저장한다.

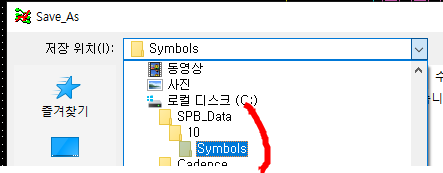

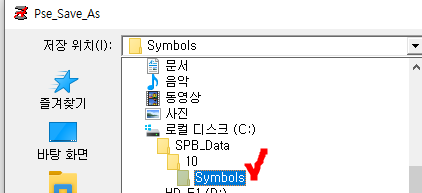

내가 만든 Symbols폴더 경로
tqfp32n.dra 으로 저장

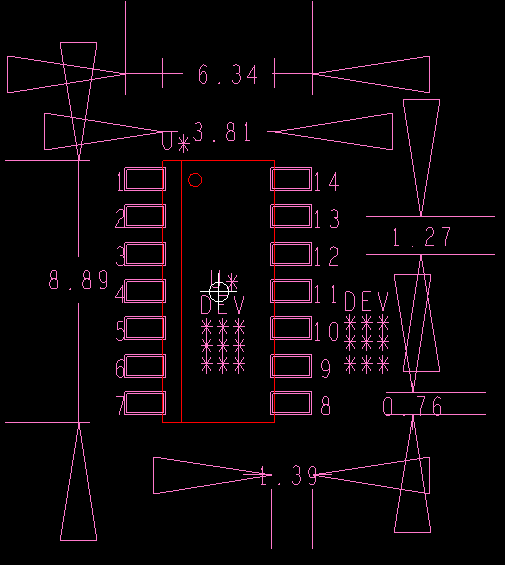

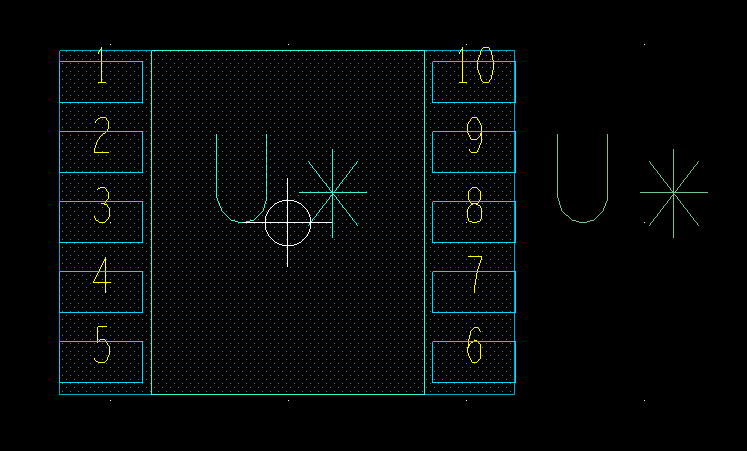

2. SOIC10 만들기

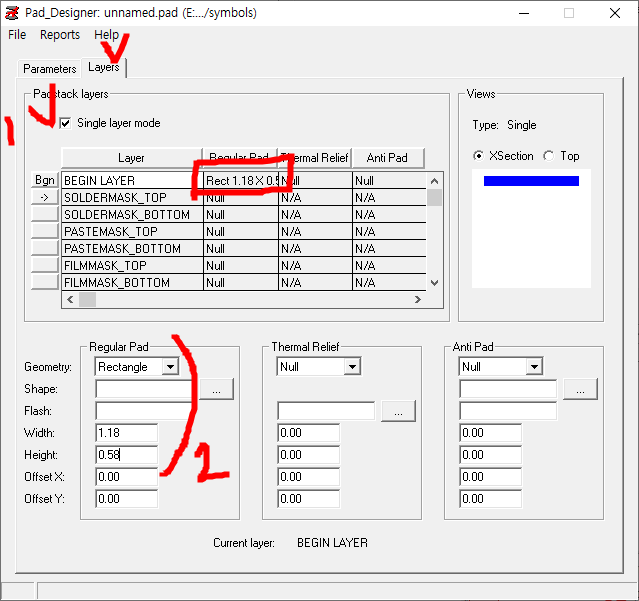

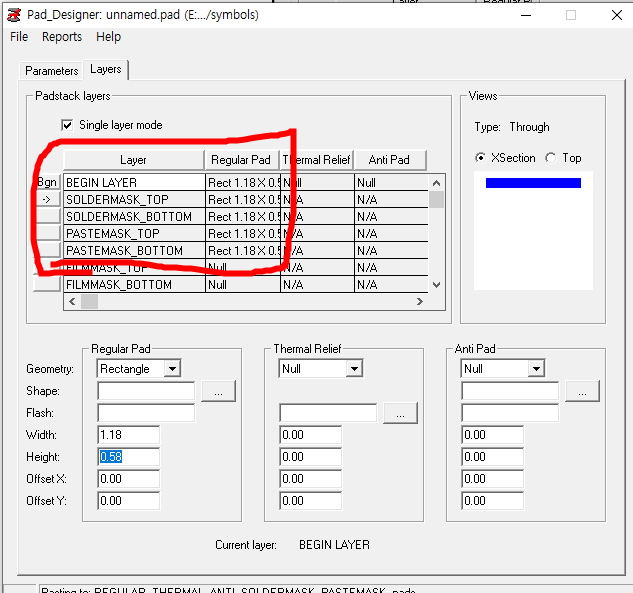

    2-1. pad만들기

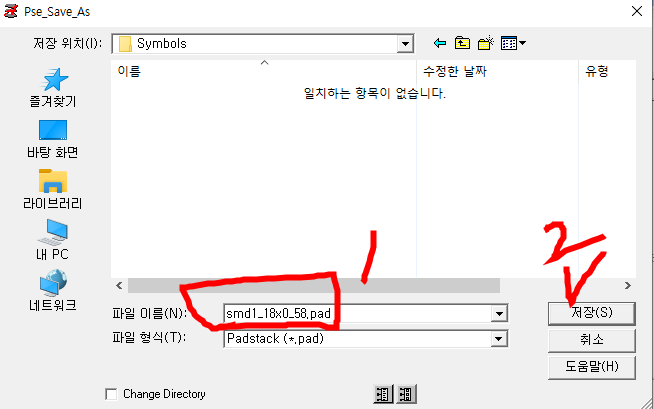

내가 만든 Symbols 폴더에 저장

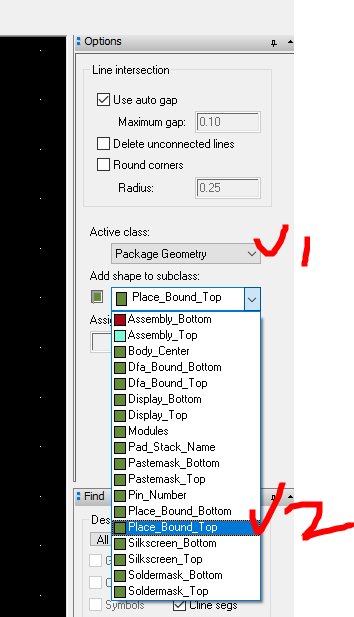

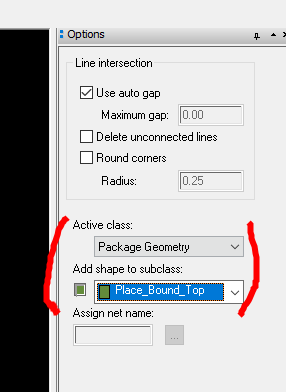

    2-2. Footprint 만들기

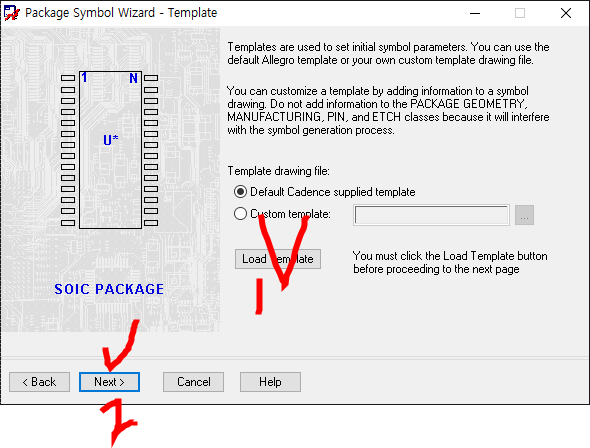

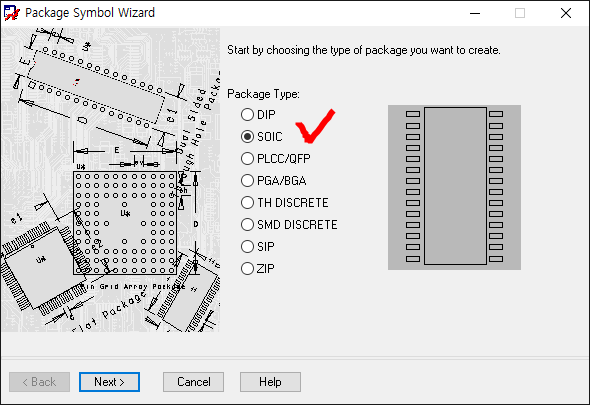

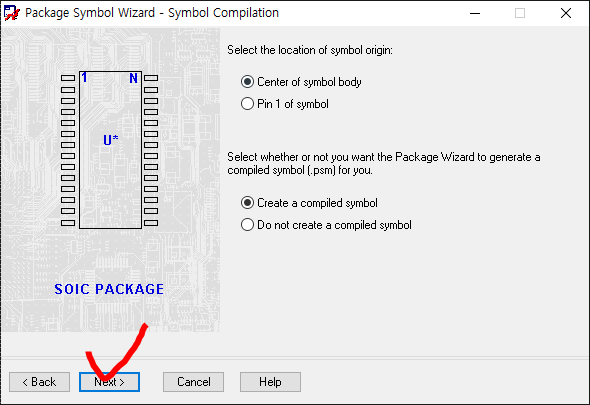

wizard를 이용할 것이다.

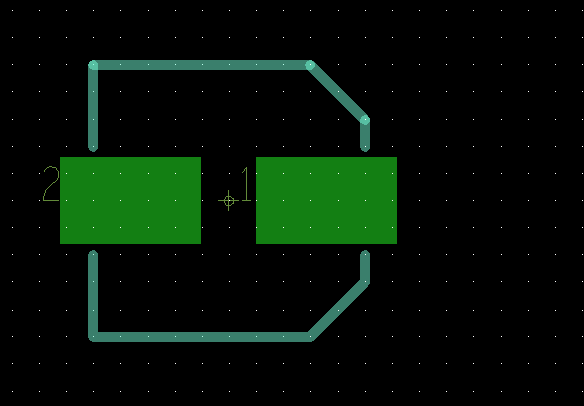

3. D55 만들기

    3-1. pad만들기

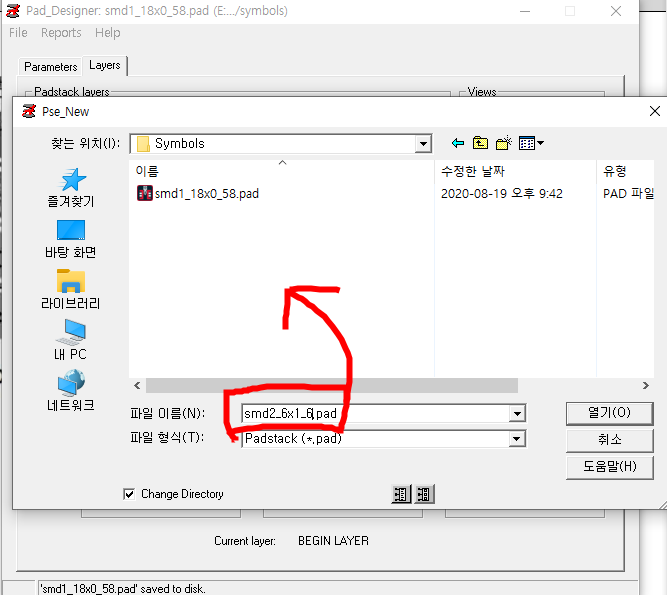

        smd2_6x1_6.pad 로 제작

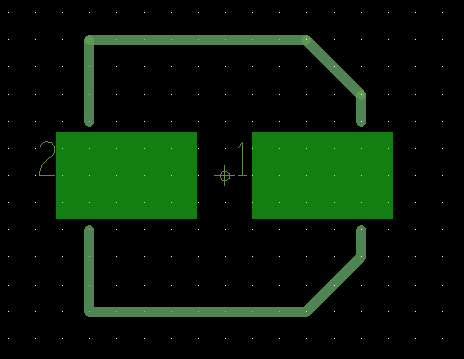

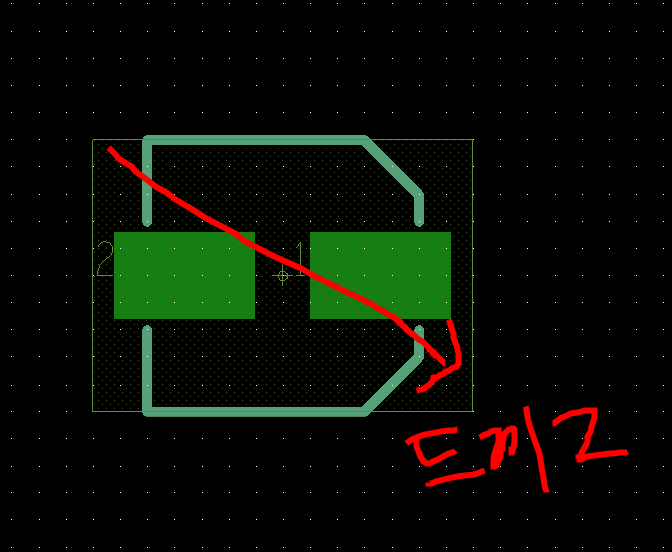

    3-2. Footprint 만들기

x 1.8 0 입력
x -1.8 0 입력

         그리드 따라서 그리기 1칸당 0.5mm 이므로 약 4.5mm 로 볼 수 있다.

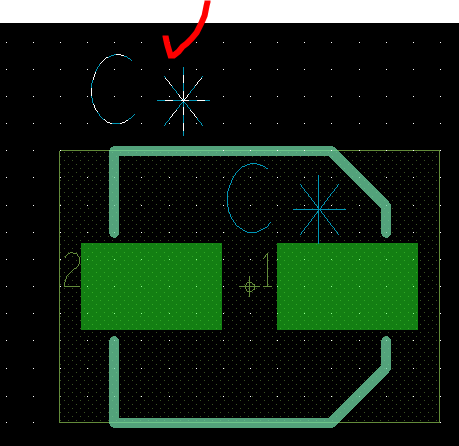

        마찬가지로 위에 Silkscreen_top도 그린다.

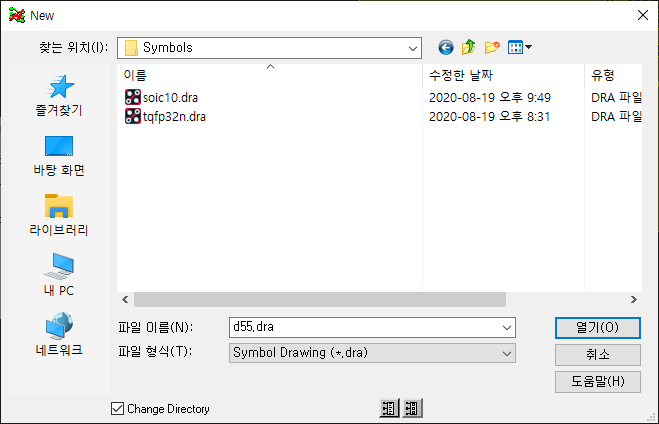

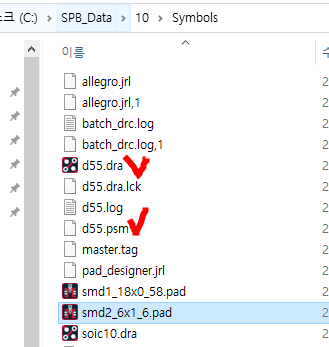

Symbols에 저장

반응형

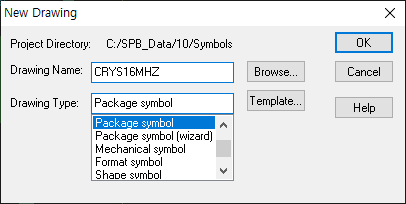

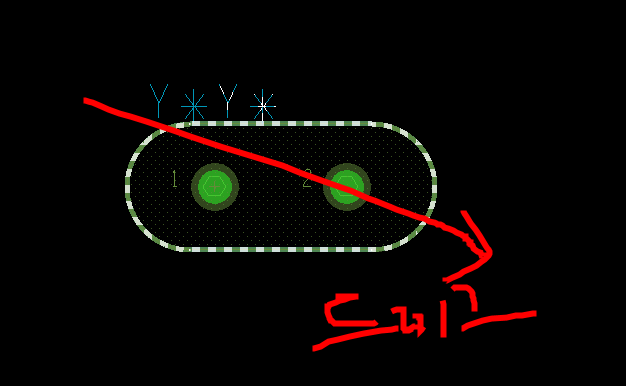

4. CRYS16MHZ 만들기

x 0 0 입력
ix 4.88 입력
x -0.91 2.325 입력
x 5.79 2.325 입력
x 5.79 -2.325 입력
x -0.91 -2.325 입력

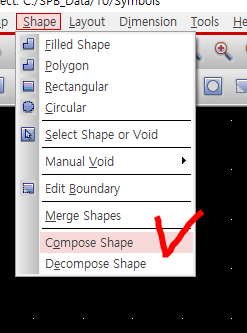

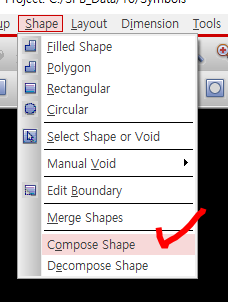

        같은 방법으로 silkscreen_Top 덮어 쓰기



위에서 했던바와 같이 Assembly_Top, Silkscreen_TOP REF입력

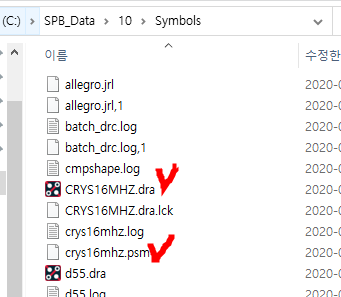

symbols 폴더에 저장

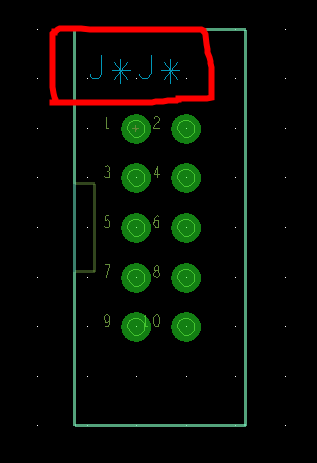

5. JUMPER10 만들기

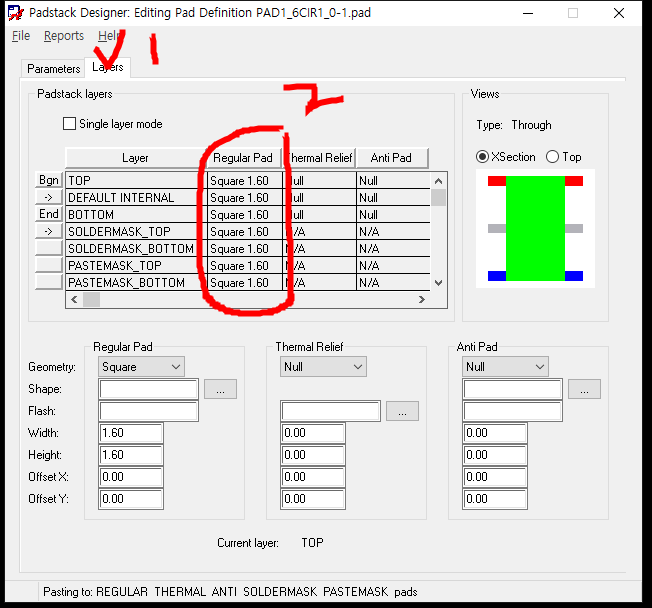

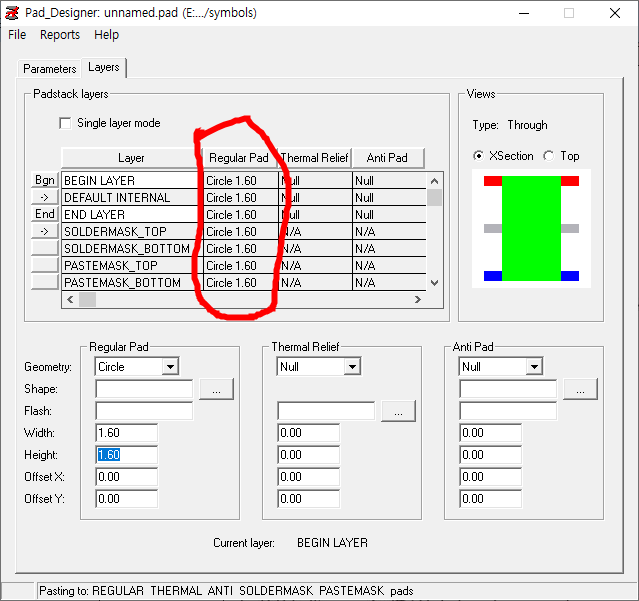

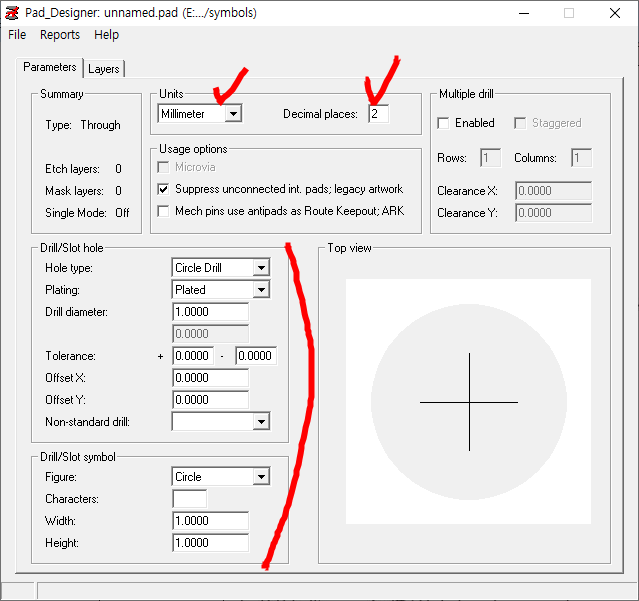

5-1. pad만들기 (문제에서 1파이로 되어있다)

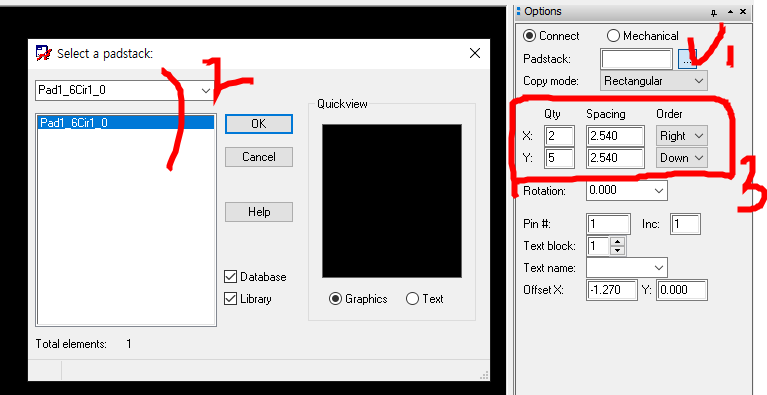

5-2. Footprint 만들기

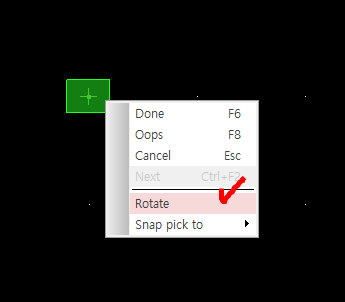

원점을 클릭하면 위와 같이 배치됨
x -3.105 5.08 입력
ix 8.75 입력
iy -20.32 입력
ix -8.75 입력
iy 20.32 입력

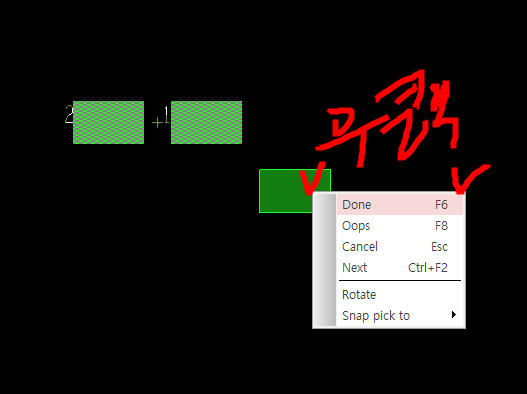

우클릭 -&nbsp; Done

           실크스크린을 생성 (위에 덮여서 그린다)

까지는 Assembly Top과 동일하다

                 해당부분부터 아래와 같이 좌표 입력

iy 7.91 입력
ix 1 입력
iy 4.5 입력
ix -1 입력

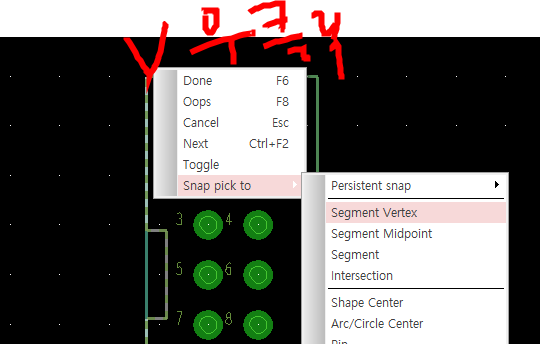

vertex로 마무리, done으로 끝낸다.

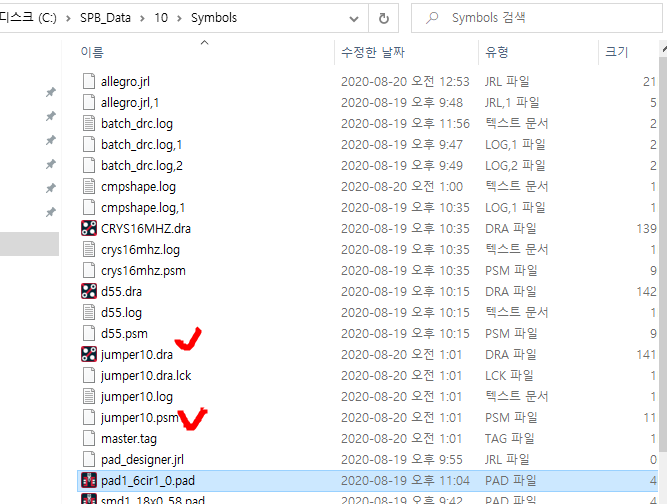

assembly_top, Silkscreen_top 배치



(추가) OrCAD 16.6 버전 Hotfix가 설치 되지 않으면, smr0603 Footprint가 내장되어 있지 않아 이를 별도로 만들어 주어야 한다. (Hotfix 16.6버전, 17.2버전은 내장되어 있음 만들필요 없음)

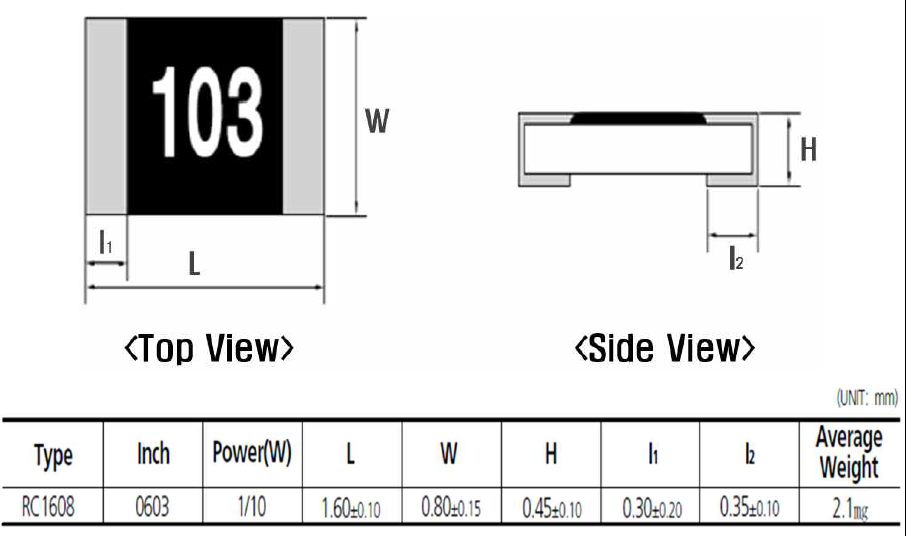

6. SMR0603 만들기

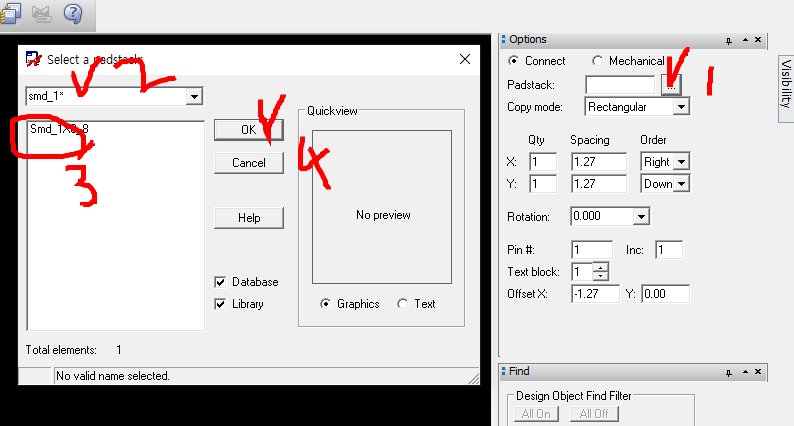

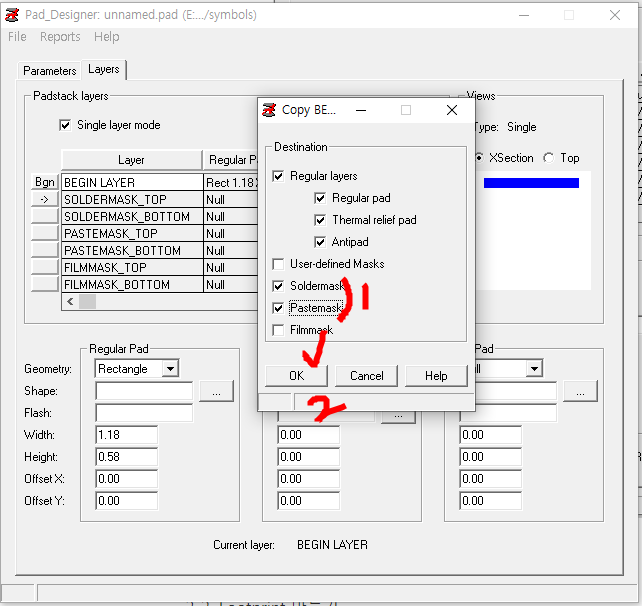

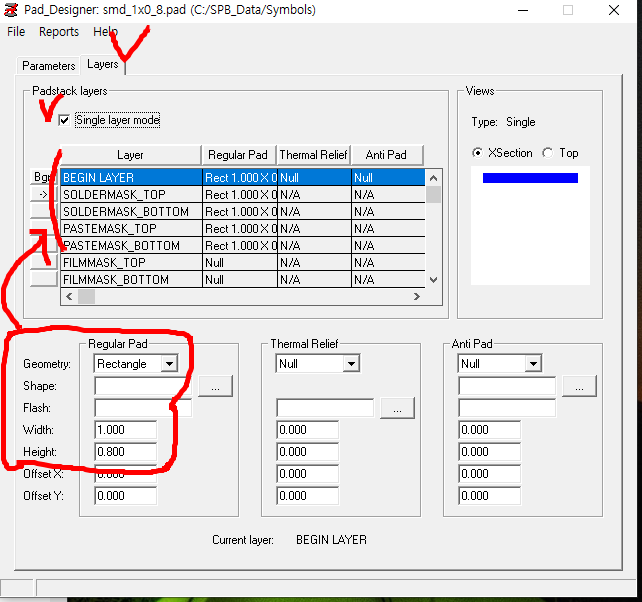

    6-1. pad를 만들어준다.

smd_1x0_8 입력하여 만든다

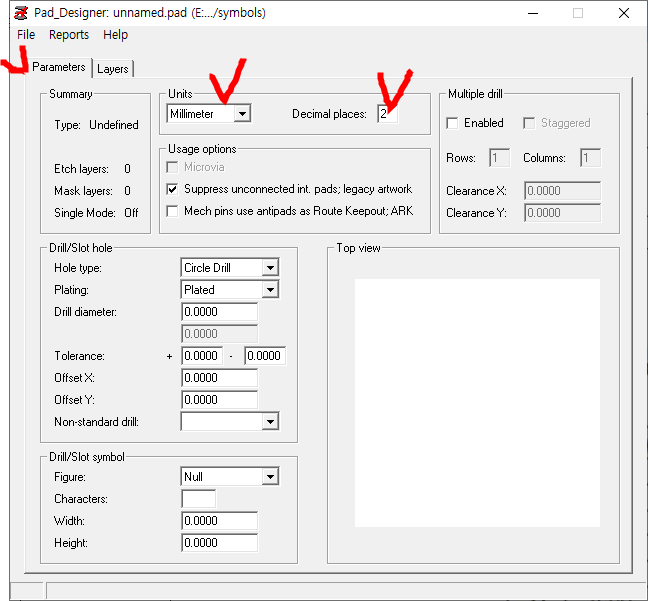

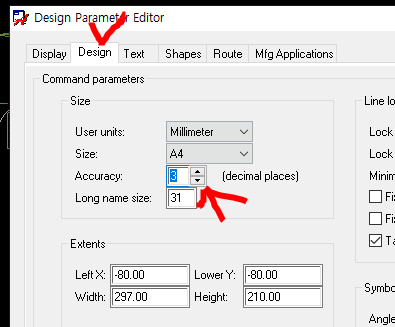

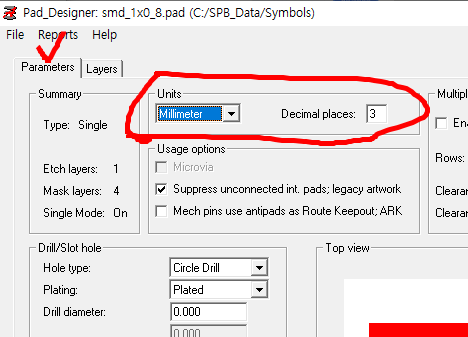

mm단위변환, 자리수 선택

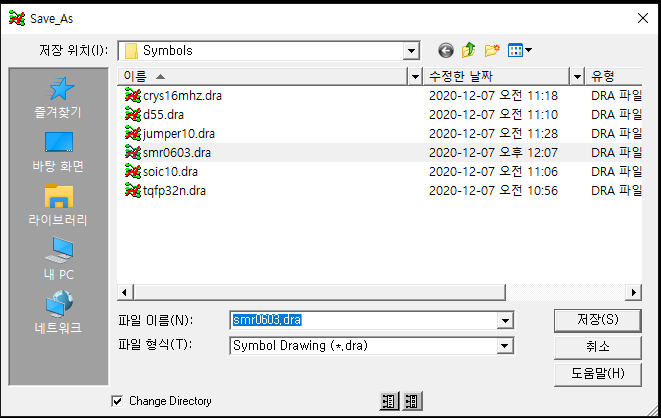

저장

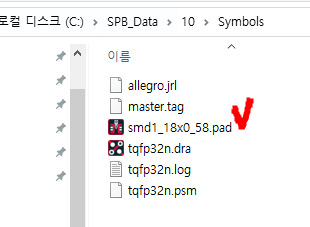

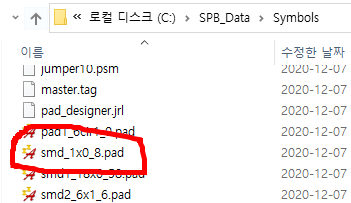

pad가 저장되었는지 확인

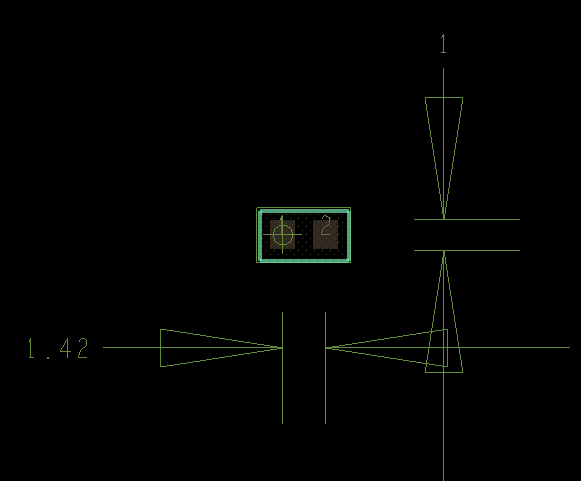

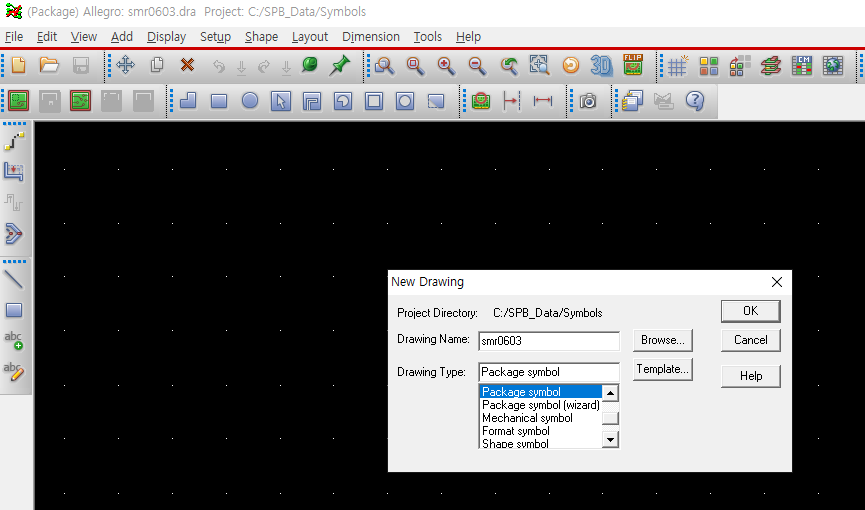

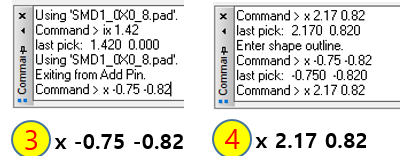

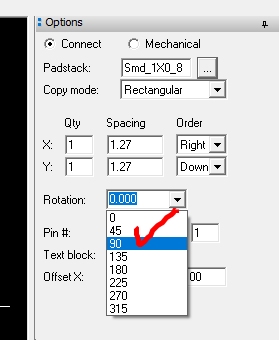

    6-2. Footprint 만들기

   6-3. 단위 변환 확인

Grid 켜기

  6-4. 패드배치

패드를 90도 회전
원점을 클릭하여 1번핀 배치
상대좌표 입력하여 2번핀 배치
마우스 우클릭 Done 으로 마무리

  6-5. Assembly, Silkscreen 선 그리기

옵션 설정
x -0.75 -0.82 좌표 입력 배치

위 좌표 배치 후

상대좌표 입력: iy 1.64 => ix 2.92 => iy -1.64 => ix -2.92  순서대로 입력하여 아래와 같이 배치 - Done 마무리

        위와 같은 방법으로 Silkscreen_Top도 위에 덮어서 배치

  6-6. Assembly, Silkscreen Ref 배치

assembly ref배치
silkscreen Ref 배치

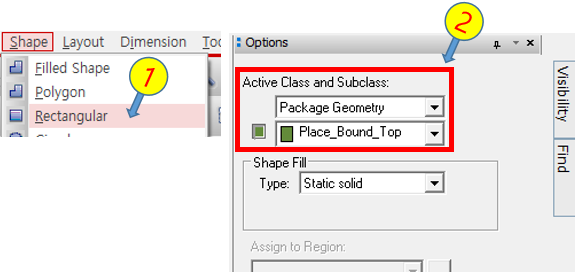

    6-7. Place_Boundray_Top 배치

오른쪽 마우스 클릭 - Done&nbsp;



    6-8. 저장



이로써 사용할 모든 Footprint가 생성되었다. OrCAD Capture의 Properties에 입력한 Footprint와 파일명이 일치해야 인식한다.



<YOUTUBE 동영상으로 보기>

www.youtube.com/watch?v=FXqMrOWGML0











*** 전자캐드기능사에 사용되는 내장된 풋프린트 관련 궁금하신분은 아래 참고 ***

https://ansan-survivor.tistory.com/257



<전자캐드기능사> 2020년 공개문제(신유형) OrCAD PCB에 내장되어있는 풋프린트(Footprint) 활용하기

2020년 공개문제에 나와있는 Footprint를 OrCAD 16.6버전에 내장되어있는 풋프린트에서 어떤게 사용 가능한지 찾아보았다. ** 알림 ** 아래의 < 5. R1~R16(smd저항), C1~C13(smd캐패시터) > 경우, Hotfix가 설치된.

ansan-survivor.tistory.com













아래 링크는 만든 Footprint로 PCB를 제작한다.

https://ansan-survivor.tistory.com/274



<전자캐드기능사> 2020년 공개문제 3회차 신유형 CONTROL BOARD, PCB 제작하기

OrCAD Capture로 회로도를 다 그리고, Footprint까지 매칭이 완료되면, 해당 Netlist를 추출하여 그 파일을 바탕으로 PCB를 제작한다. Netlist를 추출하여 OrCAD PCB Designer를 실행하는 방법이 2가지가 있다. 1...

ansan-survivor.tistory.com





17.2버전으로 만드는 방법은 전자책으로만 있다.

https://ansan-survivor.tistory.com/461



<전자캐드기능사> 2021년 전자캐드기능사 실기 OrCAD 17.2버전 전자책 출간 (변경된 신유형)

*구매는 아래 링크에서 가능합니다. (크몽)*  ※ 전자책에대한 판매 링크는 아래와 같습니다. ※ (크몽) https://kmong.com/gig/342969 2021 전자캐드기능사 17.2 합격 시켜 드립니다. | 15000원부터 시작 가

ansan-survivor.tistory.com







반응형
반응형

(TIP) 시작하기 전에, 만약 시험장에 가서 OrCAD PCB 메뉴바라던가, 내가 작업했던 환경이랑 다르다거나 하면 매우 당황스러울 수 있다. 아래와 같이 기본으로 돌린다거나, 초기화 세팅을 이용하면 좋다.

ansan-survivor.tistory.com/223



[PCB Editor] OrCAD PCB Designer / Editor 레거시 모드 (옛날 예전 메뉴창으로 설정)

OrCAD PCB Designer가 상위 버전으로 업데이트가 되면서, UI 창이 많이 변경되었다. 그러나 옛날 모드에 익숙해진 사람들은 예전버전을 그데로 쓰고싶을 때, 아래와 같이 설정하면 된다. 1. Setup - User Pr

ansan-survivor.tistory.com





전자캐드기능사 실기 문제가 3회차 부터 변경이 되었다.

시험이 다음주에 있는데, 공개문제에 있던 몇가지 문제가 수정되어 새로 업데이트 되었다.

맨 아래 링크에 동영상을 참조해놓았다. 시간이 많다면 천천히 따라해봐도 좋을 것 같다.



해당 공개문제는 아래 Q-net에서 받을 수 있다.

http://www.q-net.or.kr/cst006.do?id=cst00602&gSite=Q&gId=&artlSeq=5202945&brdId=Q006&code=1204



공개문제 자료실 상세 | Q-net



www.q-net.or.kr



업데이트된 공개문제를 다시 만들어 본다. (16.6 버전으로 진행)





1. 비번호가 10번이라고 가정하여 진행한다. 작업폴더 C:\SPB_Data\10 을 생성한다.



    1-1. 폴더생성

폴더명 10 생성

    1-2. 프로젝트 생성

파일명 10, 폴더 위치 10 (비번호10이라 가정)

2. 페이지 설정, Title Block 설정

    2-1. 페이지 설정

    2-2. Title block 변경

    아래와 같이 변경

3. 새로운 Library를 만듦 (.OLB파일 생성)

    3-1. Libaray1.olb 가 생성이 되면, 마우스 오른쪽 버튼을 누르고 New Part를 클릭

4. 내장되어있지 않은 3개의 Part를 생성한다. Atmega8, MIC811, ADM101E

    4-1. Atmega8 생성

          (풋프린트는 내장된 TQFP32를 사용하여 수정하고 TQFP32N 으로 저장할 것임)

        우선 x라는 이름으로 다 생성학고 Edit Properties로 수정한다 (이 작업이 더 편리하다)

        표 형식으로 나오게 되며, 문제를 보고 수정한 후 배치한다.

Name을 아래표와 같이 모두 변경
핀번호



아래와 같이 이름을 변경하고 배치를 바꾼다. 이때 Pin type을 AVCC, VCC, GND는 모두 Power로 변경

    4-2. 같은 방법으로 MIC811를 생성

          (풋프린트는 내장된 SOT143를 사용)

               GND, VCC pin type은 Power로 지정

    4-3. 같은 방법으로 ADM101E를 생성

         (풋프린트는 SOIC10 이라는 이름으로 제작 예정, 내장 없음)

               GND, VCC pin type은 Power로 지정

        아래와 같이 3개의 Part가 .olb 아래 생성된것을 확인 후 저장

반응형

5. 내장 Library 불러오기 및 내가 만든 Library 불러오기. (라이브러리는 모두 .olb 파일이다)

     5-1. 라이브러리 불러오기 및 경로설정



control + A 를 눌러서 전체 선택 후 "열기" 클릭

그리고 내가 만든 Library1.olb도 같이 포함 시킨다.



6. Schematic그리기

     문제에서 제공한 Net를 주의하여 배치한다.

tip, LM2902를 그릴 때 위 회로도의 A, B, C를 보면 A->B->C 순 약간 왼쪽 위에 있다. 이렇게해야 Annotate가 잘 먹힌다.

7. DRC 체크

    7-1. ERC체크

        Output과 VCC가 겹치므로 ERC체크에서 해당 사항을 없애준다.

위 칸을 빈 공간으로 둔다

7-2. DRC체크 결과

위와 같이 나와야 이상이 없는 것

8. Annotate

        아래를 체크해야만 적용된다. (강제로 모두 Ref number를 변경한다)

9. Footprint 입력하기

    모든 Footprint를 입력하기 위해

    Footprint를 모두 입력한다. (아래 표를 참고한다. TQFP32는 수정하여 TQFP32N으로 저장할 것이다.

    위 표를 참고하여 아래 PCB Footprint 속성에 모두 넣는다.

10. Netlist 생성하기

    아래와 같이 하면 Netlist가 생성되고 OrCAD PCB Designer 프로그램이 열리게 된다.

    그러나 아직 Footprint가 만들어지지 않았음으로 오류를 일으킬 것이다.

이상 2020년 전자캐드기능사 OrCAD Capture Schematic부분만 완성했다.



<YOUTUBE 동영상으로 보기>

www.youtube.com/watch?v=YX1jpGlf8XQ



(아래 링크는 Footprint를 만드는 방법이다)

https://ansan-survivor.tistory.com/273?category=384544



<전자캐드기능사> 2020년 공개문제 3회차 신유형 CONTROL BOARD, Footprint 생성하기

앞서 만든 OrCAD Capture의 Footprint에 매칭하기 위해서는 내장 풋프린트를 이용하는 것과 없는 부분은 직접 제작을 하여야 한다. 아래 링크는 OrCAD Capture를 만든 포스팅이다. https://ansan-survivor.tistory..

ansan-survivor.tistory.com





17.2버전으로 만드는 방법은 전자책으로만 있다.

https://ansan-survivor.tistory.com/461



<전자캐드기능사> 2021년 전자캐드기능사 실기 OrCAD 17.2버전 전자책 출간 (변경된 신유형)

*구매는 아래 링크에서 가능합니다. (크몽)*  ※ 전자책에대한 판매 링크는 아래와 같습니다. ※ (크몽) https://kmong.com/gig/342969 2021 전자캐드기능사 17.2 합격 시켜 드립니다. | 15000원부터 시작 가

ansan-survivor.tistory.com







반응형
반응형
2020년 공개문제에 나와있는 Footprint를 OrCAD 16.6버전에 내장되어있는 풋프린트에서 어떤게 사용 가능한지 찾아보았다.



** 알림 **

아래의 < 5. R1~R16(smd저항), C1~C13(smd캐패시터) > 경우, Hotfix가 설치된 16.6버전에만 있다.

그러나 17.2버전에는 기본으로 갖춰있다. 고로 시험볼때 17.2버전으로 하는게 유리하다.



1. Atmega8(TQFP)

    datasheet

> TQFP32.psm / TQFP32.dra

반응형

2. LM2902(SOIC14N)

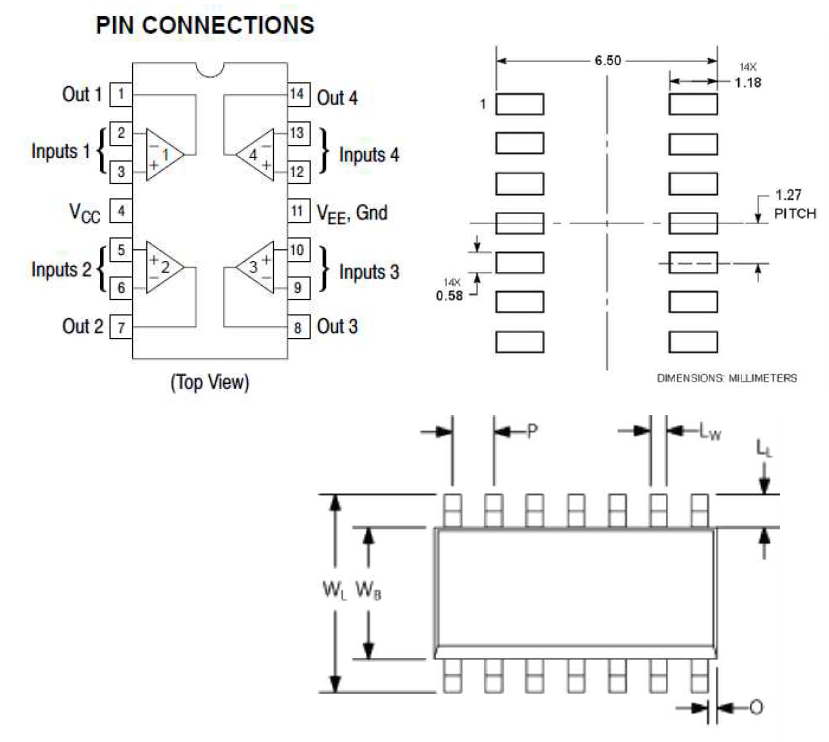

    datasheet

>SOIC14.psm / SOIC14.dra

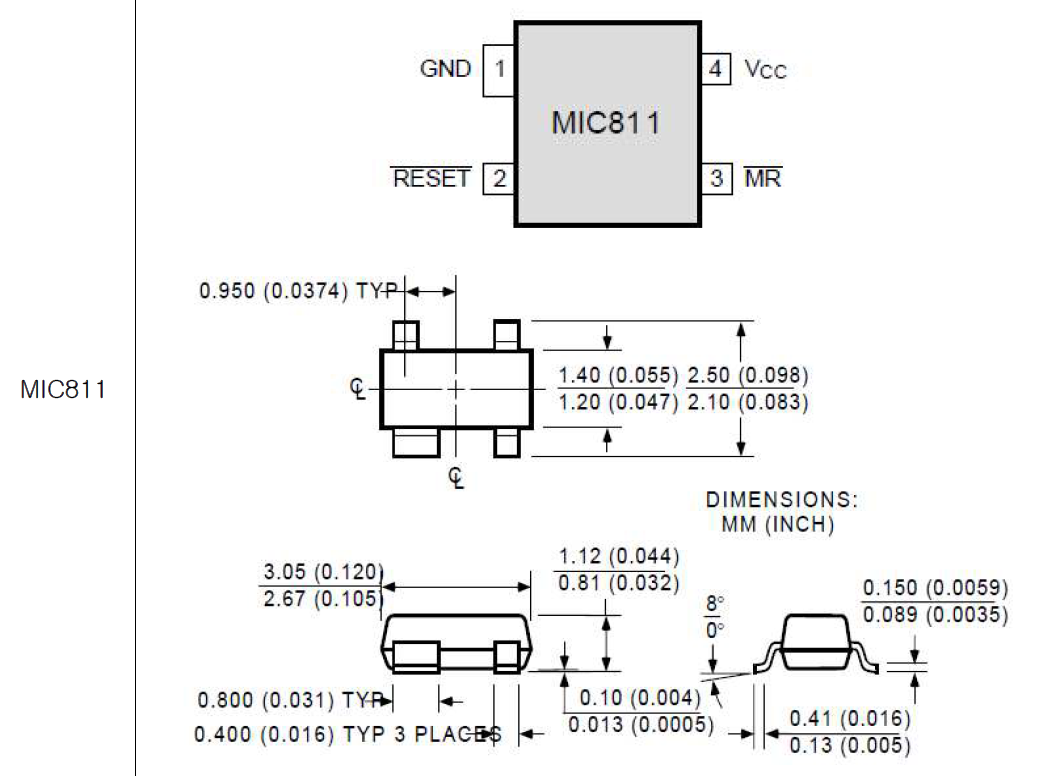

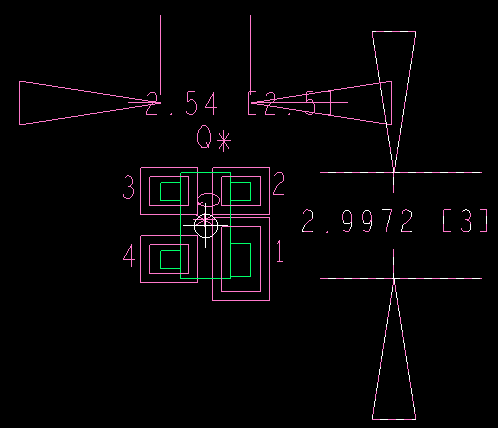

3. MIC811

    datasheet

    > sot143.psm / sot143.dra

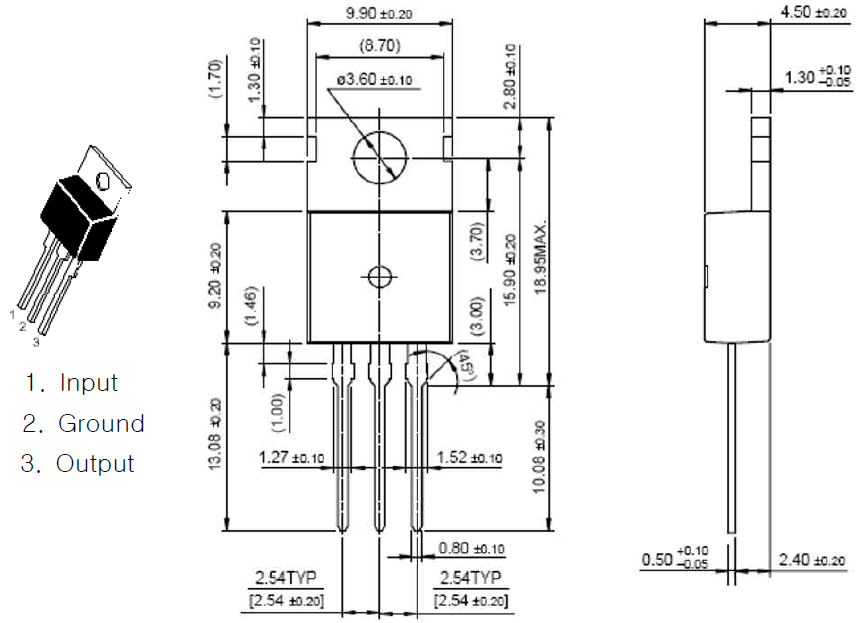

4. LM7805

    datasheet

> TO220AB.psm / TO220AB.dra





5. R1~R16(smd저항), C1~C13(smd캐패시터)

    Hotfix가 설치된 16.6버전에만 있다.

    그러나 17.2버전에는 기본으로 갖춰있다. 고로 시험볼때 17.2버전으로 하는게 유리하다.

    datashee

> smr0603.psm / smr0603.dra





(케이던스가 제공하는 모든 기본 내장 풋프린트를 보고 싶으면 아래 참고)

https://ansan-survivor.tistory.com/626



[PCB Editor] OrCAD PCB / Allegro PCB Cadence에서 기본 제공하는 모든 풋프린트(Footprint) 보기

OrCAD 또는 Allegro PCB를 설치하면 Cadence에서 제공하는 기본 Footprint들이 있다. 필요한 Footprint를 찾을 때 해당 Footprint가 어떻게 생겼는지, 내가 찾고자 하는 것이 맞는지 답답할 수 있다. 가장 최신버

ansan-survivor.tistory.com





반응형
반응형

2020년 공개문제 신유형 OrCAD Capture로 만드는법

https://ansan-survivor.tistory.com/217



<전자캐드기능사> 2020년 공개문제 신유형 OrCAD Capture & Footprint 제작하기 (OrCAD 16.6버전)

2020년 신유형 Q-net 공개문제를 보고 OrCAD 16.6버전으로 진행. http://www.q-net.or.kr/cst006.do?id=cst00602&gSite=Q&gId=&artlSeq=5202945&brdId=Q006&code=1204 공개문제 자료실 상세 | Q-net www.q-net.or...

ansan-survivor.tistory.com

2020년 공개문제 신유형 OrCAD PCB로 만드는법

https://ansan-survivor.tistory.com/219



<전자캐드기능사> 2020년 공개문제 신유형 OrCAD PCB 제작하기 (OrCAD 16.6버전)

이전 포스팅에서는 OrCAD Capture의 라이브러리를 만들고, 파트 심볼을 제작하고 회로도를 만들어 Footprint까지 등록하여 Netlist까지 뽑아서 PCB 제작환경을 만들었다. https://ansan-survivor.tistory.com/217...

ansan-survivor.tistory.com

Capture Schematic와 PCB를 완성하고 이제 결과를 출력하여 제출해야 한다.



1. 드릴데이터 뽑기

    1-1. 드릴 parameter 설정

    1-1. Drill Table 배치

     기구홀 3mm

     standard via 0.35mm

     power via 0.6mm

     맞는지 확인한다.



    1-2. DRL파일 추출 (드릴 정보)

.DRL 파일이 생성된다.







2. Gerber 파일 뽑기.

    2-1. Gerber Parameter 설정.







3. Gerber 데이터 뽑기

    3-1. Top, Bottom Layer Film 에 Outline 추가하기

Top과 Bottom 모두 추가

반응형

    3-2. Soldermask_Top, Soldermask_Bottom 필름 만들기

        * 작업할 필름만 Color Dialog에서 편집한다.

모두 끈다.

        * Outline과 Soldermask_Top 영역만 골라낸다.

        그럼 아래와 같이 Soldermask_Top 영역만 골라진다.

Add 그리고 Text를 입력하여 생성

        아래와같이 내가 고른 필름만 속성으로 추가된다.

         같은 방법으로 Soldermask_Bottom을 만들어 아래와 같이 추가한다.

    3-3. Silkscreen_Top 필름 만들기 (Silkscreen_Bottom은 없으므로 skip한다)

          치수보조선 데이터가 있는 Dimension도 클릭한다.





    3-4. Drill 필름 만들기

        * 마지막으로 모든 체크박스를 체크하여 Create Artwork를 클릭한다.

※ 혹시 Silkscreen_Top.art가 생성이 안되면, 프로그램을 저장하고 다시 켠 후 Silkscreen_Top 만 Create Artwork로 뽑는다. (Dimension이 필름에 포함되어 있는듯하다) 또 없는 .art 파일이 있다면 그 파일만 체크하고 만든다.



아래와 같이 6개의 .art파일이 내 작업 공간에 생성된다.





4. 파일 저장, 제출할 프린트 출력하기.

    4-1. 프린트 설정



    4-1. 프린트 뽑기

         해당 리스트를 프린트한다.



        Visibility 탭에서 필름을 바꿔가며 해당이름으로 모두 pdf로 프린팅한다.

필자는 Result라는 폴더를 만들고 해당 pdf파일을 아래와 같이 저장하였다.



BOTTOM



DRILL



SILKSCREEN_TOP



SOLDERMASK_BOTTOM
SOLDERMASK_TOP
TOP



아래 파일들을 감독관에게 제출한다. (.art 파일 , .pdf 파일, .drl 파일)

    (추가) 아래와 같이 .drl 파일도 포함되어야 함.





아래 포스팅도 참고한다.

https://ansan-survivor.tistory.com/116



<전자캐드기능사> PCB 후처리 하기 (Drill, Gerber file)

다음 설정도 시험을 위해 기계적으로 암기한다. 1. 드릴테이블 만들기 2. Top, Bottom Layer Film 편집 3. Layer Top, Bottom / Soldermask Top, Bottom 필름 만들기 3-1. Film을 만들 영역만 골라냄. 3-2. 이..

ansan-survivor.tistory.com









반응형
123

+ Recent posts
