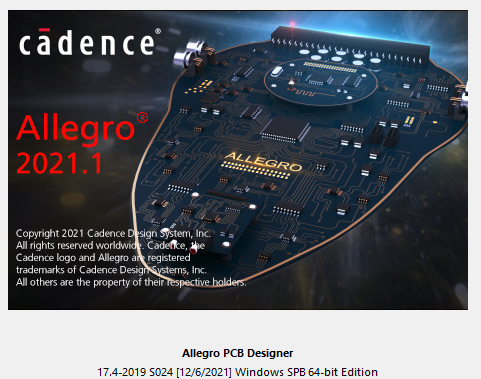

이 기능은 Allegro PCB 17.4 최신버전에 업데이트 되어있다. 또한 Hotfix는 24번 이상에서 가능했음.
이 기능은 아래와 같이 PCB기판 TOP과 BOTTOM의 특정 Net의 거리를 측정하는 기능이다.
또한 그 Z축 값에 기준값을 정하고, 그 값에 부합하지 않으면 DRC에러를 일으킨다.
아래와 같이 Top과 Bottom면이 겹치는 Net 두개가 있다.
RESET 과 GATE_CMD 네트.
이둘의 Z DRC를 테스트한다.
1. Tools - Z-DRC
2. 옵션 선택
2-1. DRC값 할당 (이 값보다 크면 안되게)
2-2. 최 외곽의 Cu (구리 영역, 도체 영역)을 포함할지 배제할지, 모두 포함할지
2-3. 비교할 2 net
3. Output 탭 - Z-DRC Update 하면 명령이 수행된다.
Retain existing DRC를 하면 내가 DRC체크한 기록 히스토리가 남고, Cleanup all DRC하면 결과를 제외한 나머지는 비게된다.
DRC에러가 발생했는데, 내가 위에서 0.3mm 간격이상을 떨어뜨려야 한다고 설정해서 그렇다. 실제 Top과 Bottom사이는 0.2mm 정도 된다.
4. DRC 값을 수정해본다.
5. 옵션사항
우측하단 Report로 각종 정보를 볼 수 있다. PCB전체 두께, Top과 Bottom 사이 두께 등등
