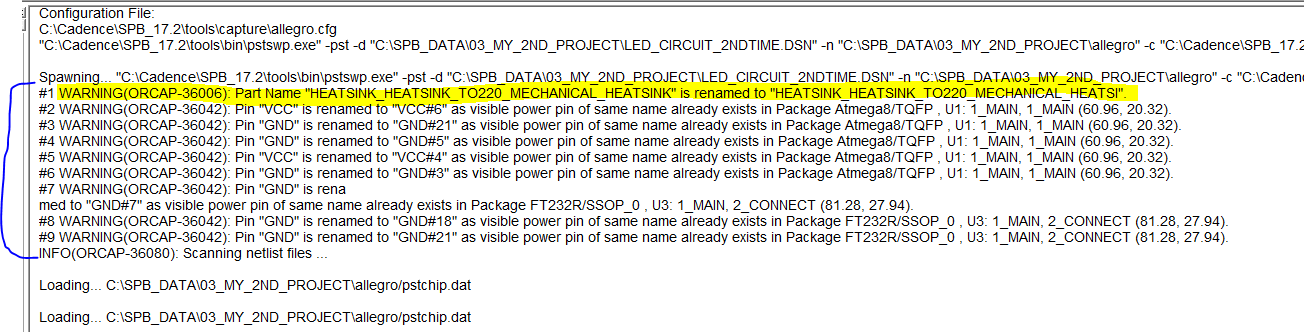

Orcad Capture에서 설계를 마치고 Netlist로 넘어갈 때, 가끔 이런 메세지를 볼 수 있다.
이 경고메세지는 설계에 영향을 끼치지 않고, 무시하고 진행해도 상관없다.
그러나 완벽주의 성향에 가까운 사람은 거슬릴 수 있다.
결론부터 말하자면, 이 Warning은 글자수 제한때문에 발생한 것이다.
#20을 보면, 원래 이름은 "FT232R/SSOP_0_SSOP28_FT232_IC_FT232R/SSOP" 이지만, 바뀐 이름은 "FT232R/SSOP_0_SSOP28_FT232_IC_F" 이다. 즉, 31자의 글자수가 제한되어 이 경고 메세지가 발생한 것이다.

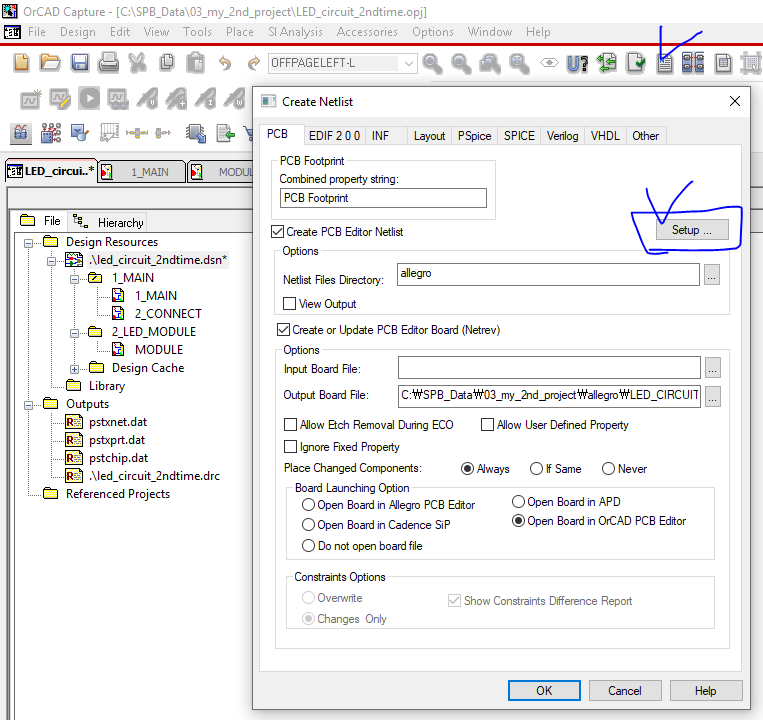

이를 해결하기 위한 방법으로는, 아래와 같이 하면 된다.
Limit를 41자까지 변경시켰다. 그리고 다시 Netlist를 뽑아본다.
결과를 확인해보면, 너무 이름이 긴 1개 Warning 빼고 나머지 오류는 다 사라졌다.
저 경고 메세지 Renamed된 글자를 자세히 보면 딱 41자이다.
이와같이 WARNING(ORCAP-36006) 은 이름 길이 때문에 발생하는 경고로 무시해도 상관없다. 그러나 본인이 경고없는 완벽주의 스타일이라면 이렇게 해결하면 된다.
