[PCB Editor] Shape 속성에서 Line 속성으로 분리시키기, Line 속성 자르기 방법

OrCAD PCB에서는 Shape속성과 Line속성이 있는데,



Shape 속성은 Closed (폐쇄된) 형태의 속성이고,

Line 속성은 Opened (열린) 형태의 속성이다. 그저 선을 긋는 것.



Line타입으로 아무리 Closed 형태를 만든다해도, 본질적으로는 열려있는 상태이다. 그래서 편집하고, 복사하는 등의 속성 편집자체가 다르다.



이 예제에서는 Shape의 속성으로된 Outline을 'Line'타입으로 분리하여 Ncroute_path 라는 속성을 추가 할 것이다.

즉 Shape -> Line 타입 만들기

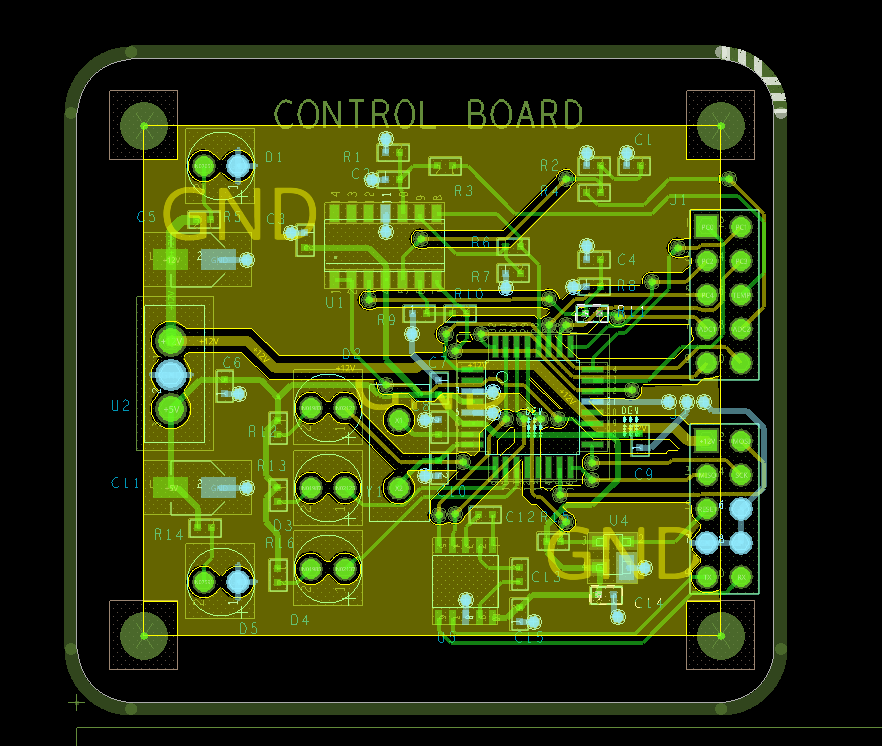

저 외곽선은 'OUTLINE'의 Shape 타입



1. Shape - Z copy

    Z-Copy를 이용해서 0.5만큼 크게 Shape만들기

OrCAD PCB (왼쪽), Allegro PCB (오른쪽)

    contact 속성 : 내부로 offset

    expand 속성 : 외부로 offset

Option탭에서 BOARD GEOMETRY - NCROUTE_PATH 클래스



2. OUTLINE을 클릭하면 그 바깥으로 shape이 생성된다.

3. Shape - Create Lines From Shape

OrCAD PCB 메뉴(왼쪽), Allegro PCB 메뉴 (오른쪽)

4. Line 타입만들기

    아래 그림처럼 옵션설정 후 바깥 외곽 shape클릭

    (delete shape after decompose를 했기때문에 shape은 사라진다)

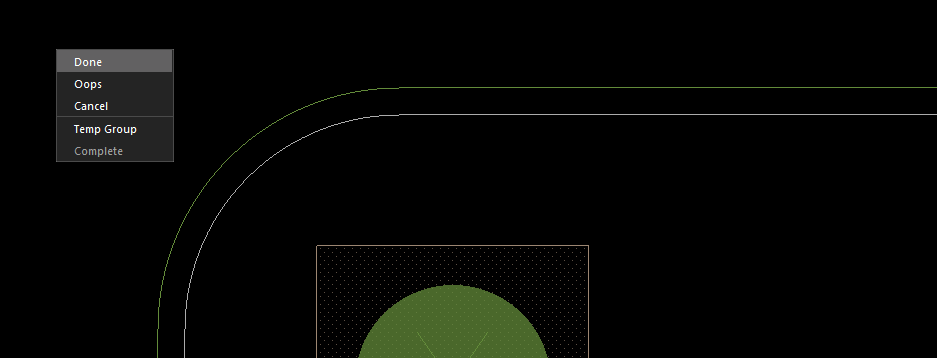

마우스 우클릭 - Done

Segment만 따로 떨어져 분리됨을 알 수 있다.

(추가 옵션)

5. 이 Line 타입을 내 입맛에 맛게 변경해서 쓴다.

    이 예제에서는 NCroute 선으로 변경해서 사용했다.

필터에 Line설정, 옵션을 변경하고 바꾸고자하는 Line을 선택

외곽선에 NCRoute 속성의 Line생성 완료

(옵션) 원하는 색상으로 변경



(추가) NCroute로 만든 라인을 Panel에 넣기 위해서는 이어줄 부분을 만들어야 한다. 따라서 저 NCroute 라인을 원하는 부분을 쉽게 자르는 2가지 방법이 있다.



방법1.



1. General mode로 변경, 필터 Line만 선택되게 변경

2. Line을 클릭 후 오른쪽 마우스 - Line - Delete by Rectangle

3. 자를 지점 2포인트를 클릭한다.

해당 부분만 잘리게 된다.

방법2. 커맨드로 자르기



1. 커맨드 창에 "delete by rectangle" 입력 후 엔터

2. 자를 Line을 선택



3. 2포인트를 찍는다.

done으로 마무리
