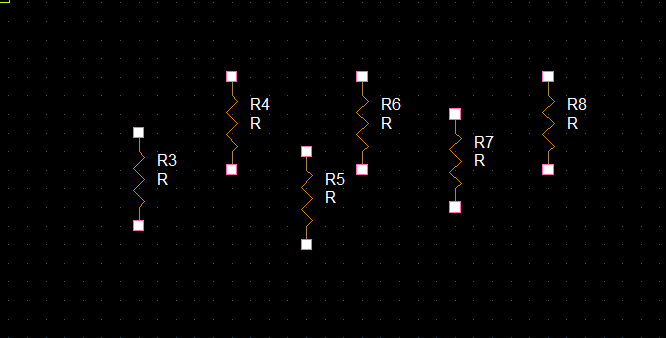

아래와 같이 뒤죽박죽인 파트 심볼을 정렬해본다.
해당 기능은 Edit - Align 에 있다.

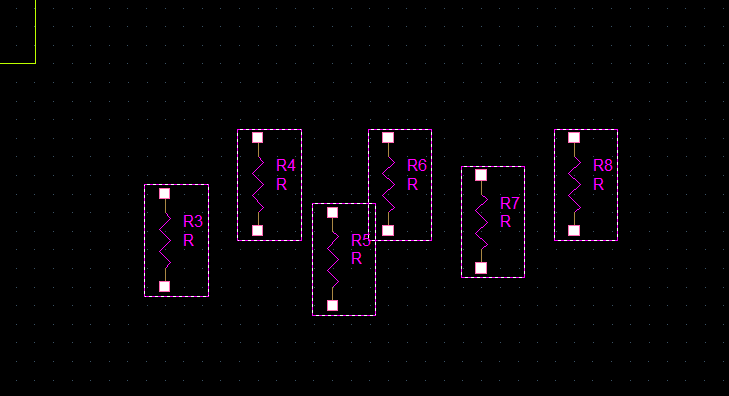

1. 파트 드레그로 모두 선택

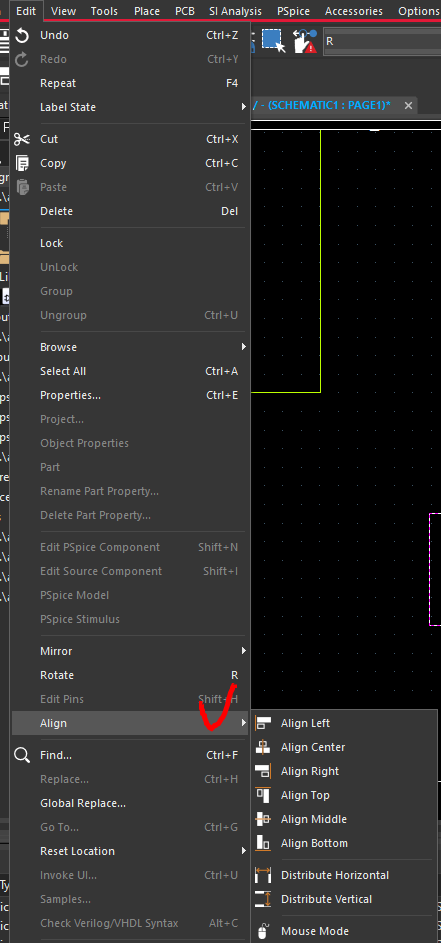

2. Edit - Align

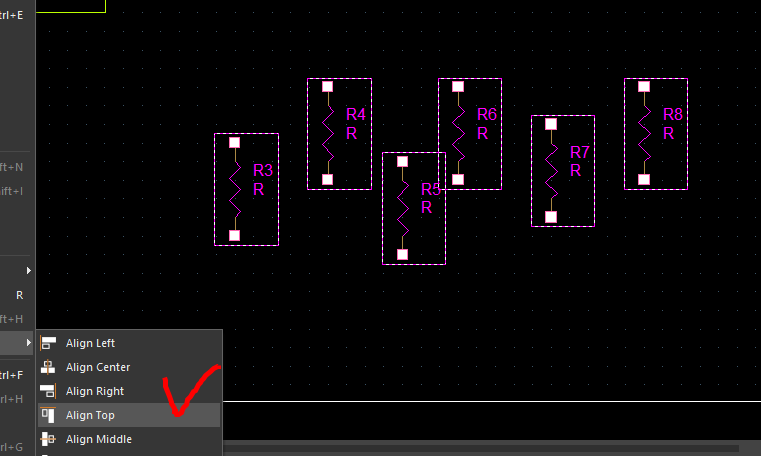

3. 정렬 선택

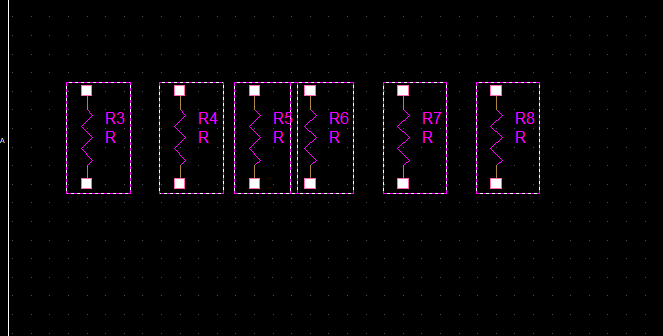

필자는 맨 위를 모두 맞추는 정렬을 택했다.
