[CentOS 7] 리눅스 Raid 하드디스크 구축하기, Raid 파티셔닝

Raid의 개념 (아래 참고)

jerrystyle.tistory.com/56

[CentOS - 센토스 리눅스] 34. RAID의 개념과 종류

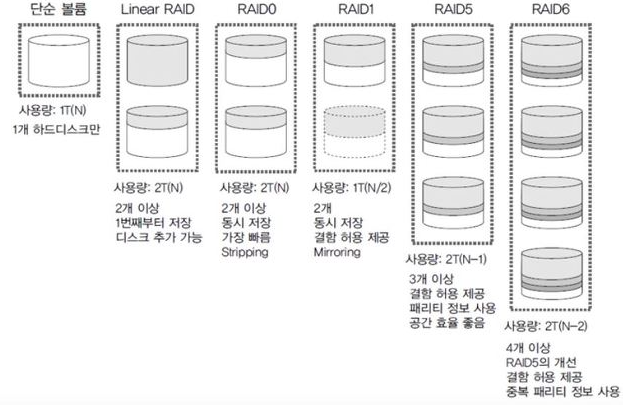

요약,

Linear Raid : 최소 2개 하드디스크를 1개의 Volume으로 사용, 앞에서 부터 순차로 데이터 저장

Raid0 : 최소 2개 이상의 하드디스크에 동시에 저장 (속도 빠름), (하나라도) 디스크 고장시 데이터 손실



Raid1 :  최소 2개 이상하드 필요, 같은 데이터를 동시에 2개에 저장. 하나 고장시 복구 가능, Volume 비효율

Raid5 : 패리티방식 사용, 최소 3개의 이상의 하드디스크 필요, 공간효율 최고 (제일 일반적으로 많이 씀)



Raid6 : Raid5를 개선한 형태, 최소 4개 이상의 하드디스크 필요

출처: https://jerrystyle.tistory.com/56

Linear Raid 구축하기



실제 하드디스크를 구매할 수 없으므로, 가상 HDD를 Vmware를 이용해 테스트 해본다.

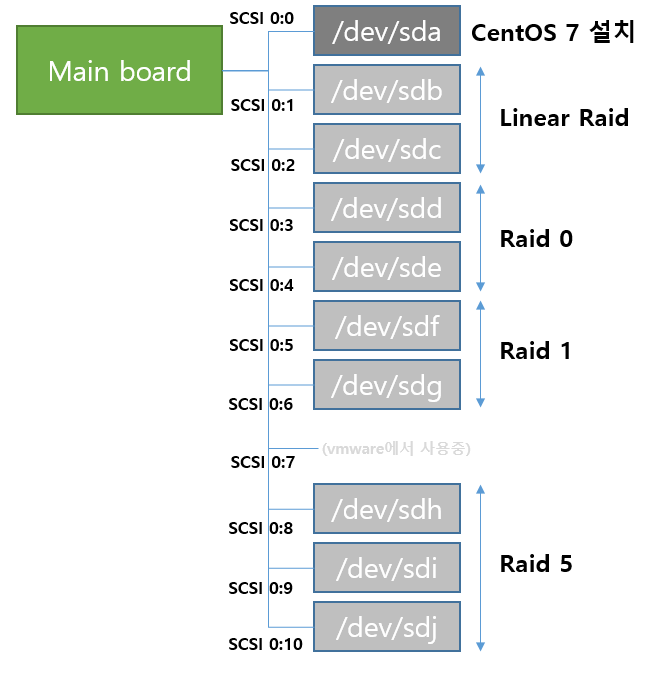

실제 아래와 같이 HDD를 구매하여 장착한다고 가정하고, SCSI 케이블10개에 아래와 같이 하드를 연결

SCSI 0:7은 Vmware에서 사용중이므로 사용불가 (VMware가 아니면 가능)

Raid 구축 테스트

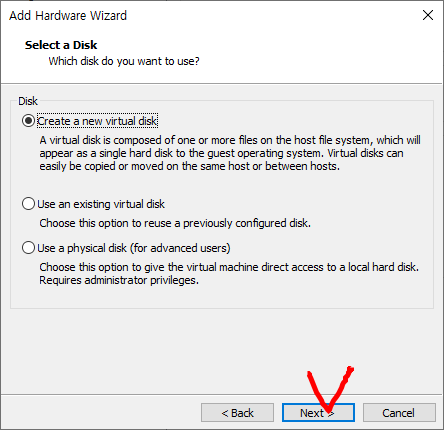

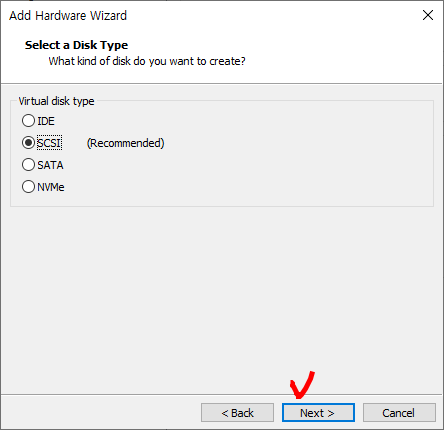

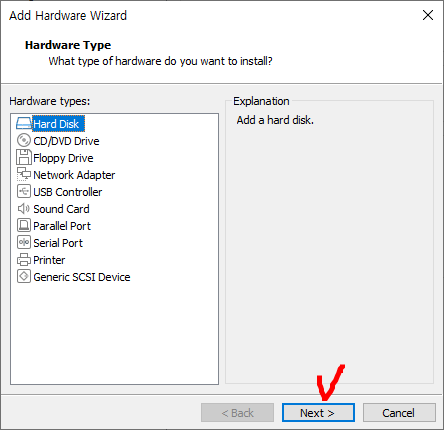

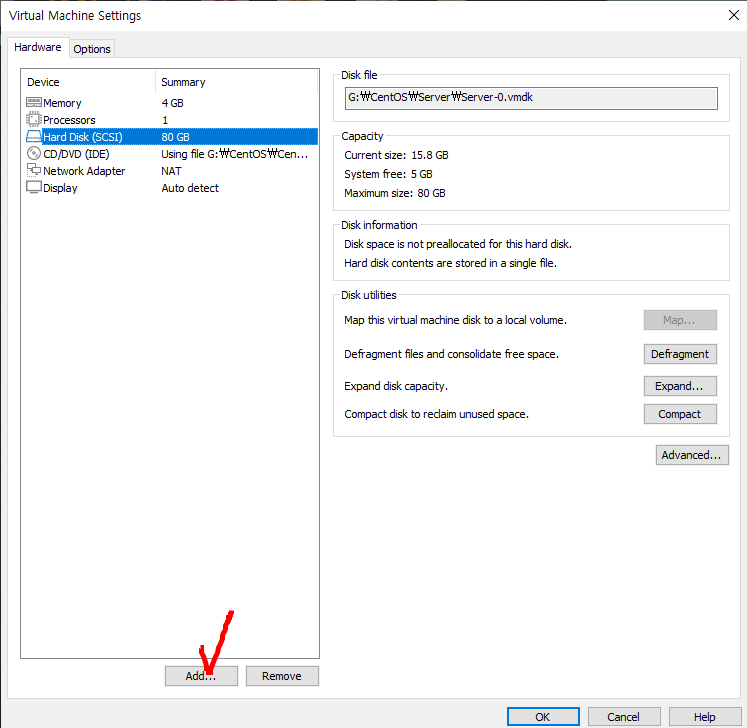

1. 위 그림처럼 하드 장착시키기

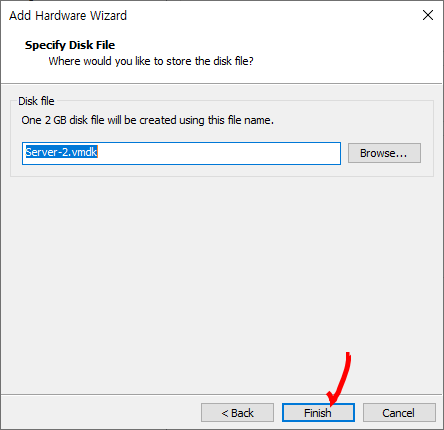

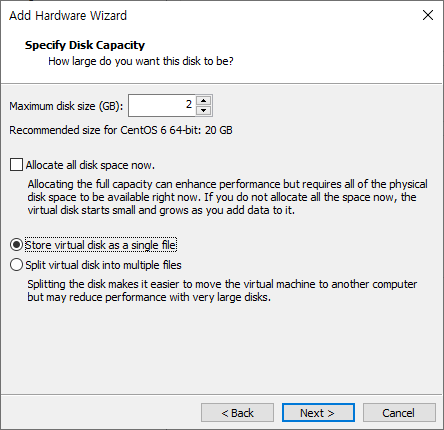

2GB의 하드를 장착한다고 가정

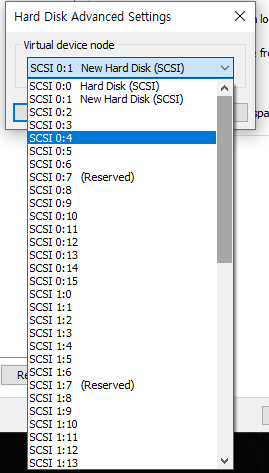

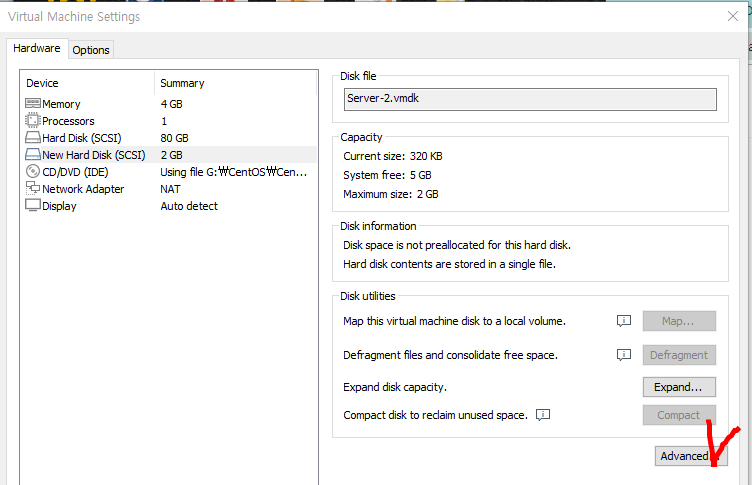

Advanced로 케이블 확인 가능

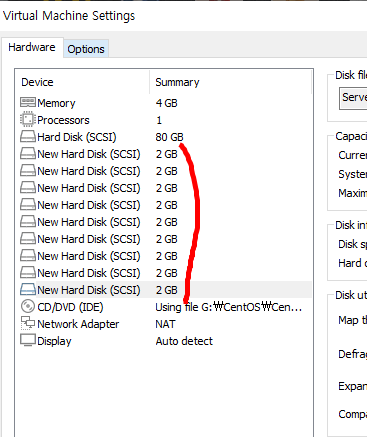

하드 추가 완료 (전부 2GB짜리로 추가했다)

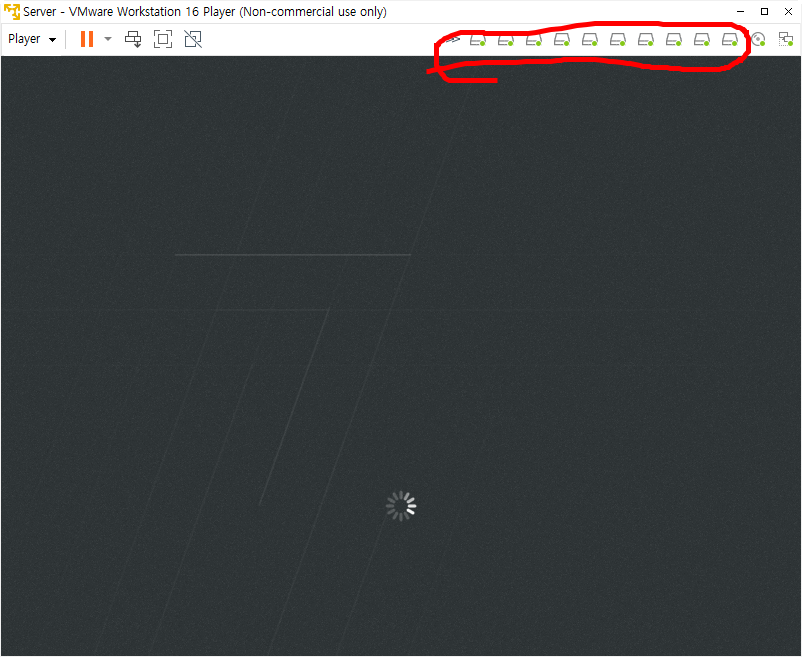

    실행하면 위에 추가한 하드가 쭉 나열되어 있다.

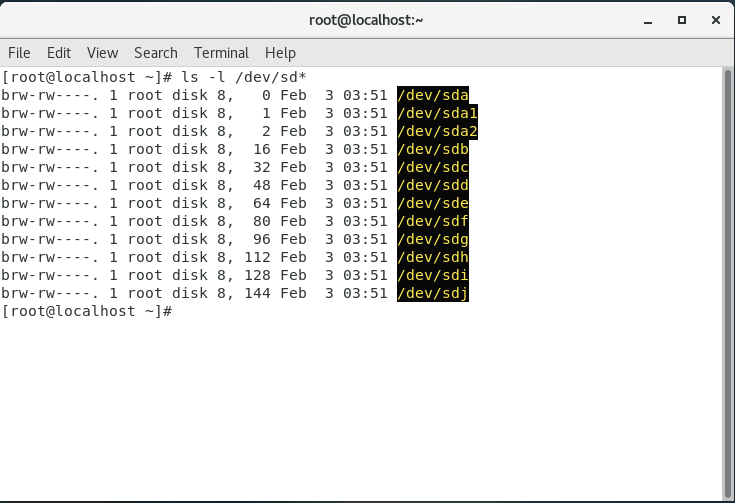

하드가 잘 장착되었는지 확인

ls -l /dev/sd*

여기서 뒤에 숫자가 없는것은 장치만 연결되어 있는 것이고, 숫자는 파티셔닝이 되었다는 것을 의미

즉 나머지 sdb, sdc~ sdj는 장치연결이 되어있고 파티셔닝이 안된 상태

반면 sda는 장치연결 + 2개 파티셔닝 (root, home)

===========================================



2. 장치에 파티셔닝 (fdisk 파티션관리 명령어)

    2-1.

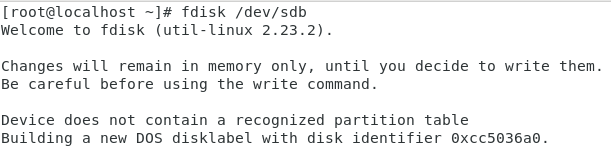

fdisk /dev/sdb

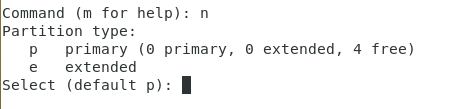

    2-2.  n 입력

(n 새로운 파티션)

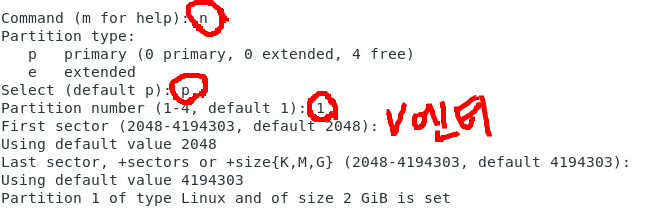

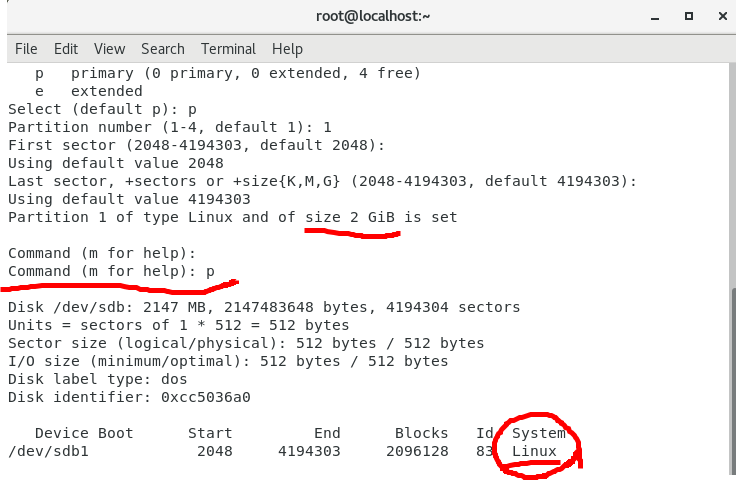

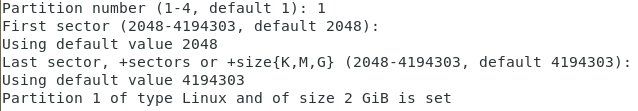

    2-3.  p 입력 -> 1 입력 -> 엔터키(default크기)

        p를 입력하면 현재 파티셔닝을 print함.

        2GB가 잡힌것을 확인, System이 Linux로 잡힌것을 확인. 그러나 Linux형태는 Raid를 사용 불가



3. 파티션 System id를 바꾸기 (Raid로 사용하기 위해)

    t 입력 (system id 변경)

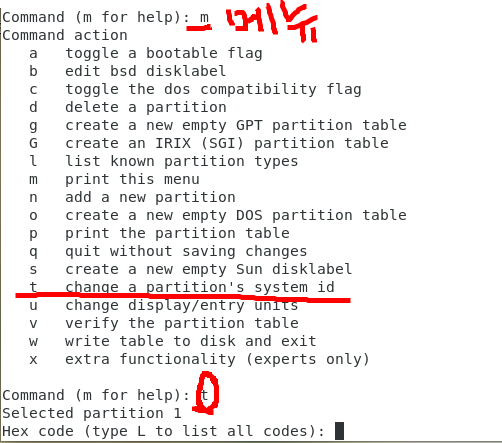

m메뉴 확인, t system id 바꾸기 명령

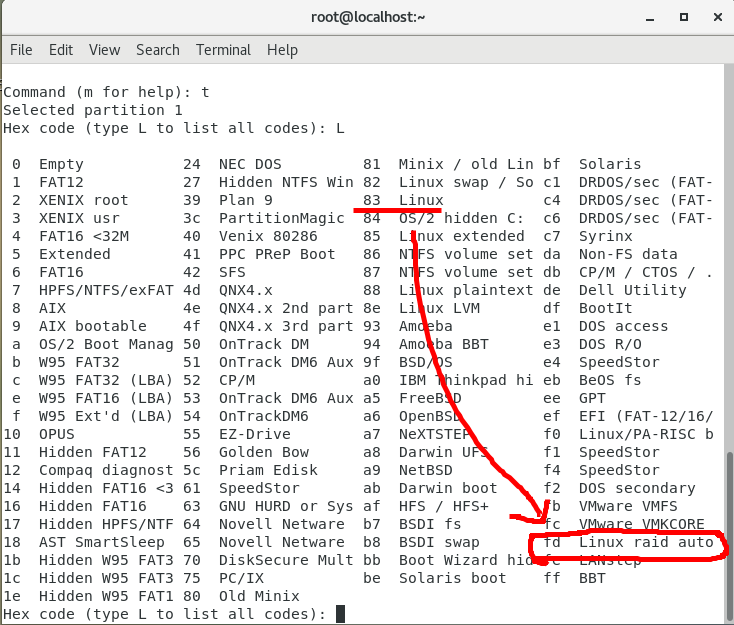

(L 누르면 Hex code 종류 확인)

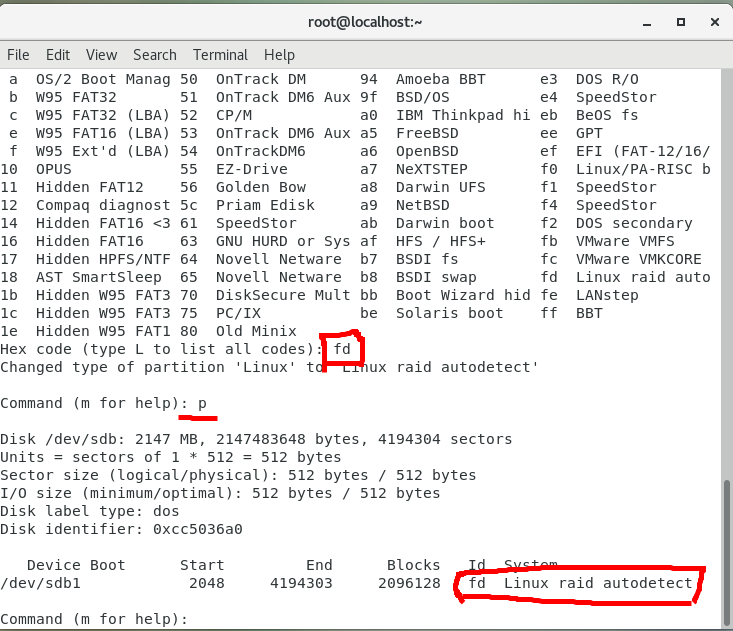

 83번(Linux)로 되어있는 것을 -> fd (Linux raid auto) 로 id변경

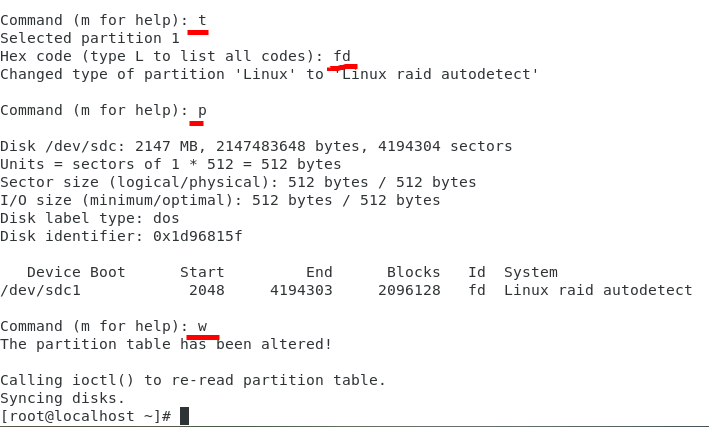

    fd 변경 후 p로 프린팅하면 아래와 같이 sdb1 에 fd Linux raid autodetect가 잡힌걸 볼 수 있다.

    w를 누르면 파티셔닝 종료



==============================

속성으로 raid 파티셔닝 만들기 (sdc 파티셔닝)

1.

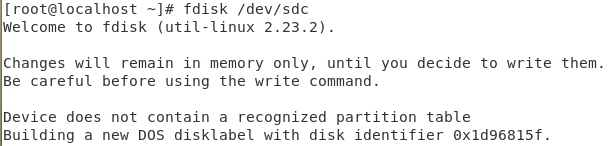

fdisk /dev/sdc

2.

n

3.

p

4.

1
엔터
엔터

5.

t
fd
p
w



그 외 하드디스크도 같은 방법으로 sdd ~ sdj 까지 raid파티셔닝이 가능하다

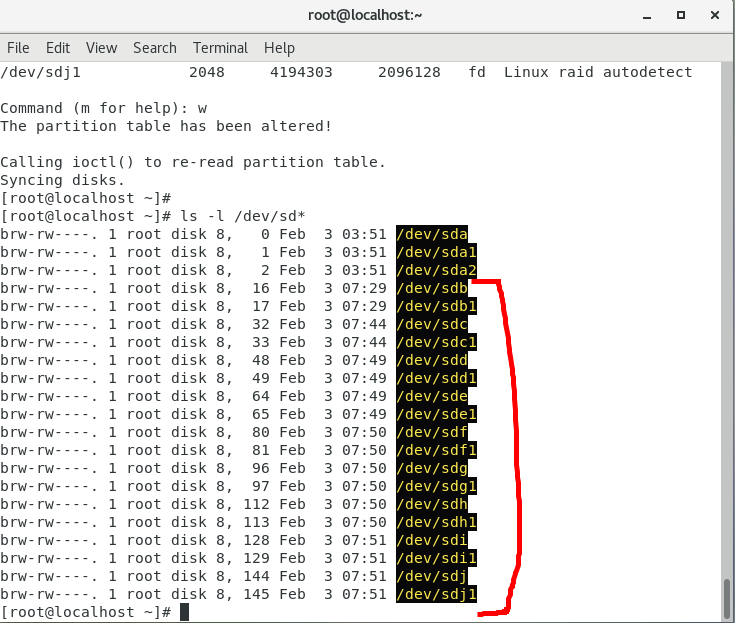

(결과확인)

ls -l /dev/sd*

뒤에 1이 붙어있으므로 파티셔닝이 잘 되어있다.



(Linear Raid만들기 아래 링크 참고)

ansan-survivor.tistory.com/491

[CentOS 7] 리눅스 Linear Raid 하드디스크 만들기
