Flex-Rigid 설계를 하게 되면, Main PCB 부분과 Flex 부분의 PCB의 stack up layer가 다르다.

아래 그림을 보면 쉽게 이해할 수 있다.

OrCAD PCB / Allegro PCB에서는 이러한 서로 다른 영역을 Zone으로 부른다.

그 부분은 아래 참고

ansan-survivor.tistory.com/64



[PCB Editor] OrCAD PCB Editor 에서 Flexible PCB(FPCB) Zone 설정하기

** 이 포스팅은 OrCAD PCB Professional Mode에서만 가능합니다. Rigid FPCB에서는 Rigid 즉, 단단한 부분의 PCB와 Flexible 즉, 유연성이 있는 부분의 PCB가 나눠지게 되는데, 이때 설계시 서로 구역을 나누기 위..

ansan-survivor.tistory.com

ansan-survivor.tistory.com/63



[PCB Editor] OrCAD PCB Editor 에서 Flexible PCB(FPCB) stackup layer 추가 하기

사용버전: OrCAD Professional 17.2 * 본 FPCB작업은 OrCAD Professional 버전에서만 가능. 본 작업을 튜토리얼 자료를 참고해 만들었다. 아래 영상은 Layer를 만드는 과정을 담았다. 참고하길 바란다. 그러나 일

ansan-survivor.tistory.com



그러면 Zone 마다 서로 다른 Top, Bottom 영역을 갖고 있는데, OrCAD PCB에서는 이를 자동으로 인식해준다.

OrCAD PCB의 부품배치는 기본으로 Top면으로 하고있지만, Mirror를 사용하면 Bottom면에 배치가 된다.



Find - Symbols 선택 후, 심볼선택 - 마우스우클릭 - Mirror
그러면 부품이 Bottom면에 배치가 된다.

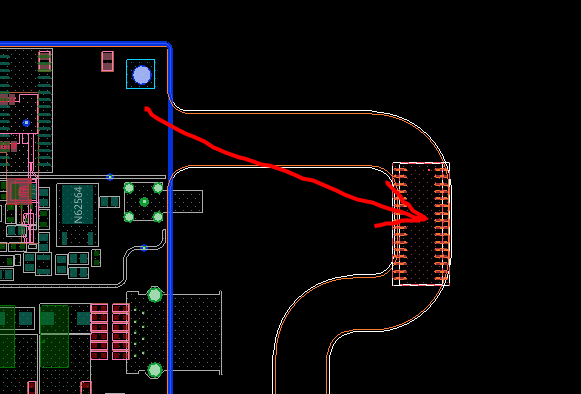

부품을 어디로 이동시키던 간에, 해단 Zone의 위치를 Dynamic하게 파악하여 알아서 배치해준다.

이는 OrCAD Professional 라이센스에서만 가능하다.

서로 기존 Bottom면(main pcb 바닥면)이 다른데도 인식해서 알아서 해당 Bottom(Flex부분 바닥면)으로 이동한다





아래영상을 참고

www.youtube.com/watch?v=KBn-SHGEB1I
