[Allegro Package Designer] Allegro Package Substrate BGA 만들기

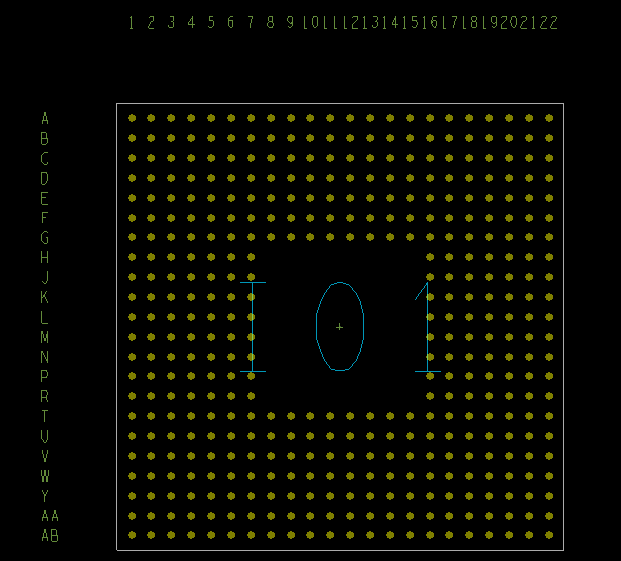

아래와 같은 BGA를 만드는 예시.



이름                             : BGA420

reference                       : I01

pitch(pin사이 거리)          : 1mm

가로 세로 Substrate 거리  : 22.5mm x 22.5mm

BGA pin의 직경(Diameter) : 500um(=0.5mm)







1. Add - Standard Package - BGA Generator

2. 패키지의 이름 설정, Ref Des 설정

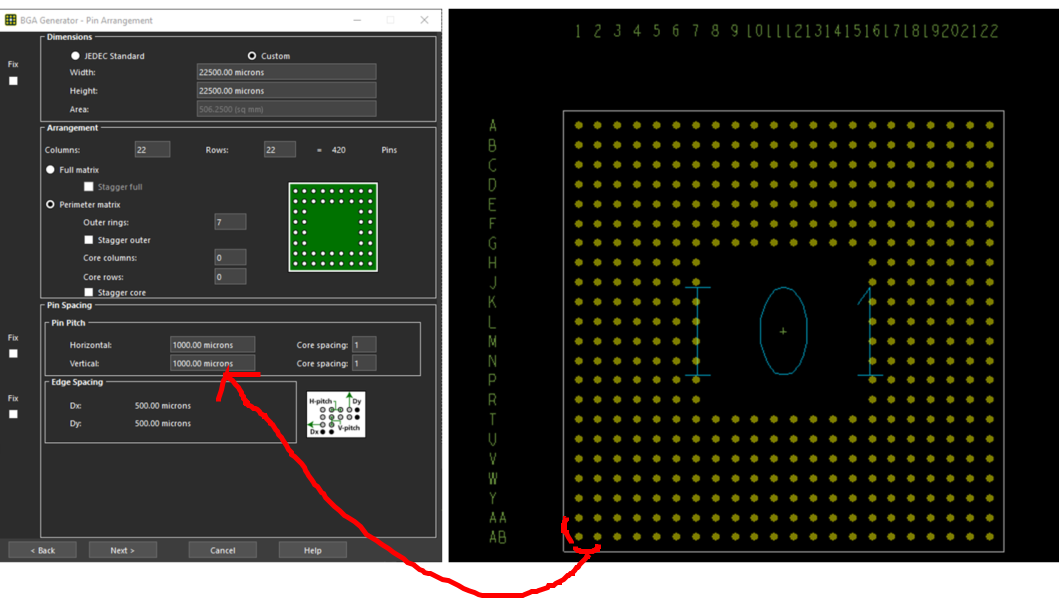

3. 전반적 치수 설정

가로 세로 길이 (마이크로미터 단위)

가로세로 전체 Pin 갯수 각각 22개, 외곽으로 부터 안으로 7줄

pin간의 거리 가로세로 1000um (=1mm)

4. BGA핀당 GND와 VCC의 비율 지정.

   빨간색 : VCC

   하늘색 : GND

   아래 그림을 보면 7개씩 잘라서 볼때 GND1개, VCC1개, 나머지 Signal선임을 알 수 있다. 이런 비율을 지정

5. BGA로 사용할 핀 정보 (.pad 파일이 있어야 한다.)

        * 기존 패드가 갖고있는 직경이 있더라도,

          아래 직경수정으로 변경하면 일괄적으로 해당 .pad 파일의 직경이 변경된 instance로 생성이 된다.

          예를들면 원래 pad는 400um 이어도, 유저가 500um를 입력하면 모두 500um으로 변경되어 진행

L8_BASE 레이어에 생성

6. 핀 Numbering 시작위치 순서 등등 결정

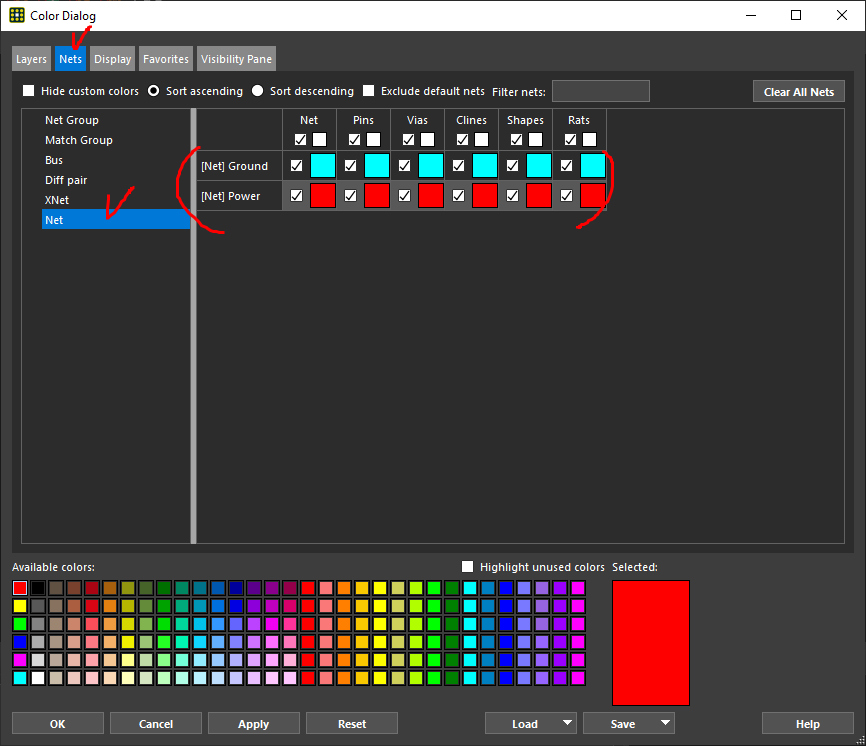

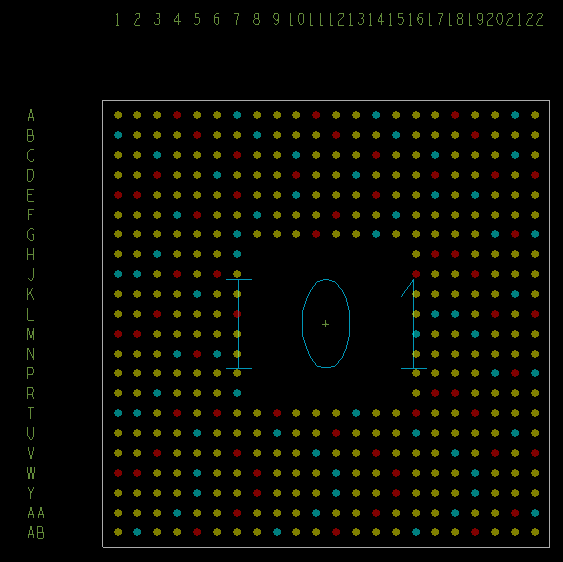

(TIP) VCC와 GND 핀을 다른 색상으로 변경
