[PCB Editor] OrCAD PCB / Allegro PCB 더미넷(dummy net)에 임의로 네트(net) 생성하여 부여하기 / 기존 네트 부여하기

일반적인 프로세스는 OrCAD Capture에서 Netlist를 생성하여 net 정보를 가져와 Footprint에 부여한다.

그러나 필요에 의해 Net 정보를 임의로 수정해야 할 경우가 있다.



예를들어 안쓰는 어떤 dummy핀에 새로운 Net를 부여하여 사용하는 것이다.

그 방법을 포스팅한다.

저 핀에는 아무런 Net가 부여되지 않았다. (dummy net)

이 아무 net도 없는 핀에 "aaa"라는 net이름을 부여해본다



이 기능은 Allegro PCB 라이센스 이상에서 작동한다. (OrCAD PCB라이센스 불가)



1. Net - Logic

2. Options 탭 - Create

3. "aaa" 입력 (net이름)

AAA네트가 추가된걸 볼 수 있다.

4. AAA 네트가 선택된 상태로 원하는 핀 선택.

두핀을 차례로 선택했더니 AAA라는 net가 부여되고 두개는 같은 Net가 되어서 Rats선이 생성되었다.

<< 기존에 있던 Net 부여하기 >>

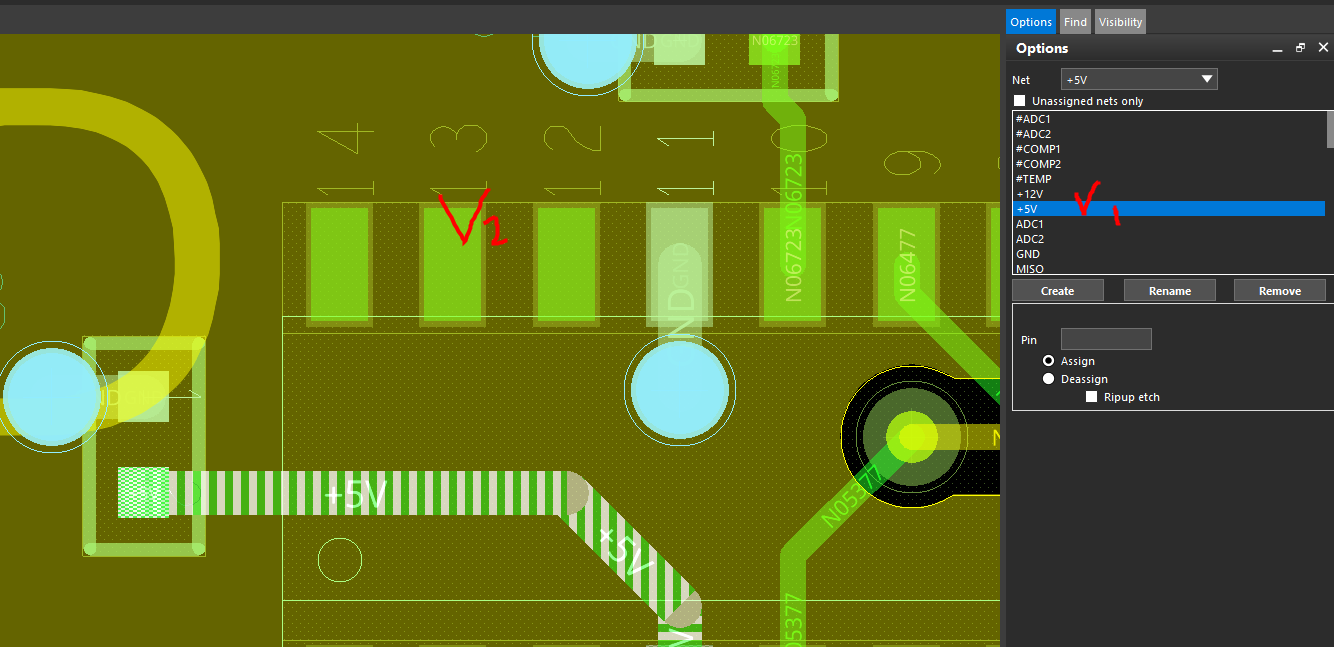

1. Logic - Net Logic

2. Options에서 원하는 Net선택 후 핀 선택

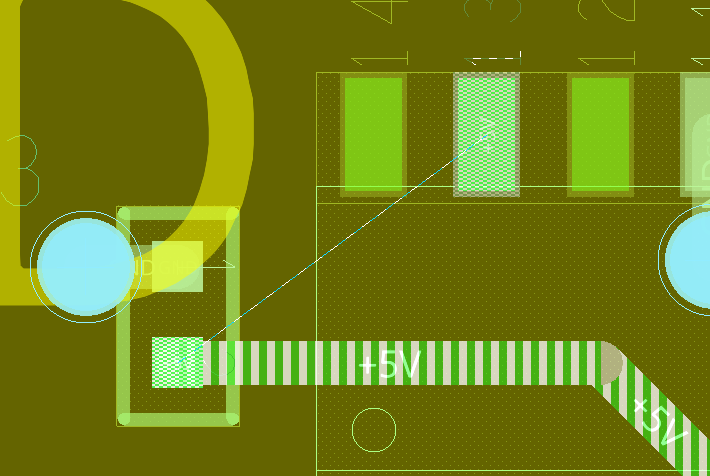

(결과)
