[PCB Editor] <Tip & Tricks> OrCAD PCB / Allegro PCB Via 배선 연결 해제 시 dummy net 되지 않도록 설정하기

라우팅하고 via를 생성하면 해당 via는 해당 net의 속성을 지니게 된다.

그러나 Pin과 연결된 Cline을 제거하면 모든 Cline과 via가 dummy net으로 바뀐다.

그러지 않도록 기존 net를 유지하는 방법.

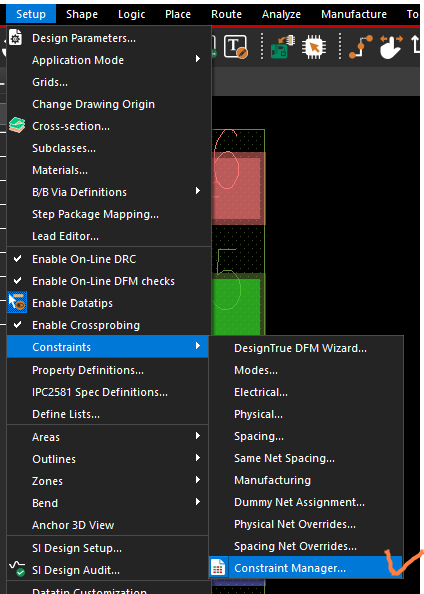

1. setup - constrants - constraint manager

2. Properties - General Properties에서 해당 net의 "Retain Net on Vias"를 활성화 시키면 된다.

(결과 테스트) pin과의 연결을 잘라내도 그대로 net 속성을 유지한다.
