[PCB Editor] OrCAD/Allegro PCB Test point 수동 생성, 직접 설정 (testpoint 프로브 설정)





testpoint에 대해서는 아래 참고

https://ansan-survivor.tistory.com/694

[Cadence PCB Blog] PCB 제조 및 검사에서의 Testpoint(테스트포인트) 작업



(옵션으로, Testpoint로 지정한 부분의 패드를 변경할 수 있다. 아래에서는 변경하는 것을 예시로 testpoint_via를 만들었다.)

testvia

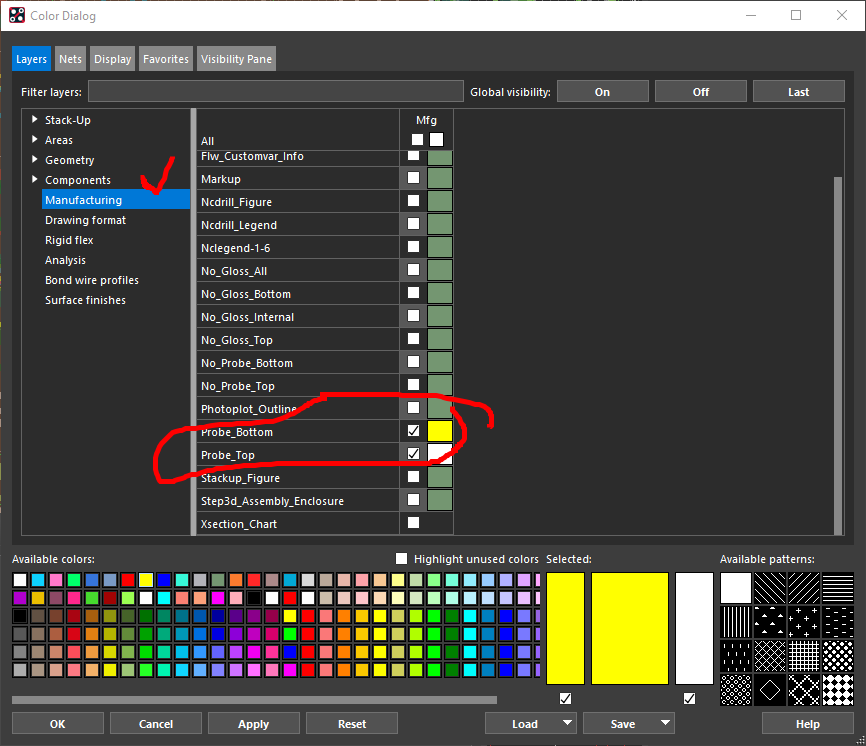

Testpoint가 보일 수 있도록 컬러 설정

Top과 Bottop면의 색상을 다르게 표시했다





Testpoint 생성 관련 메뉴는 Manufacture - Testprep 에 있다.



수동을 testpoint 만들어보기

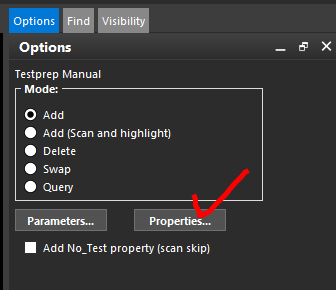

1. Manufacture - Testprep - Manual



2. 옵션 탭 - properties 으로 속성값 설정

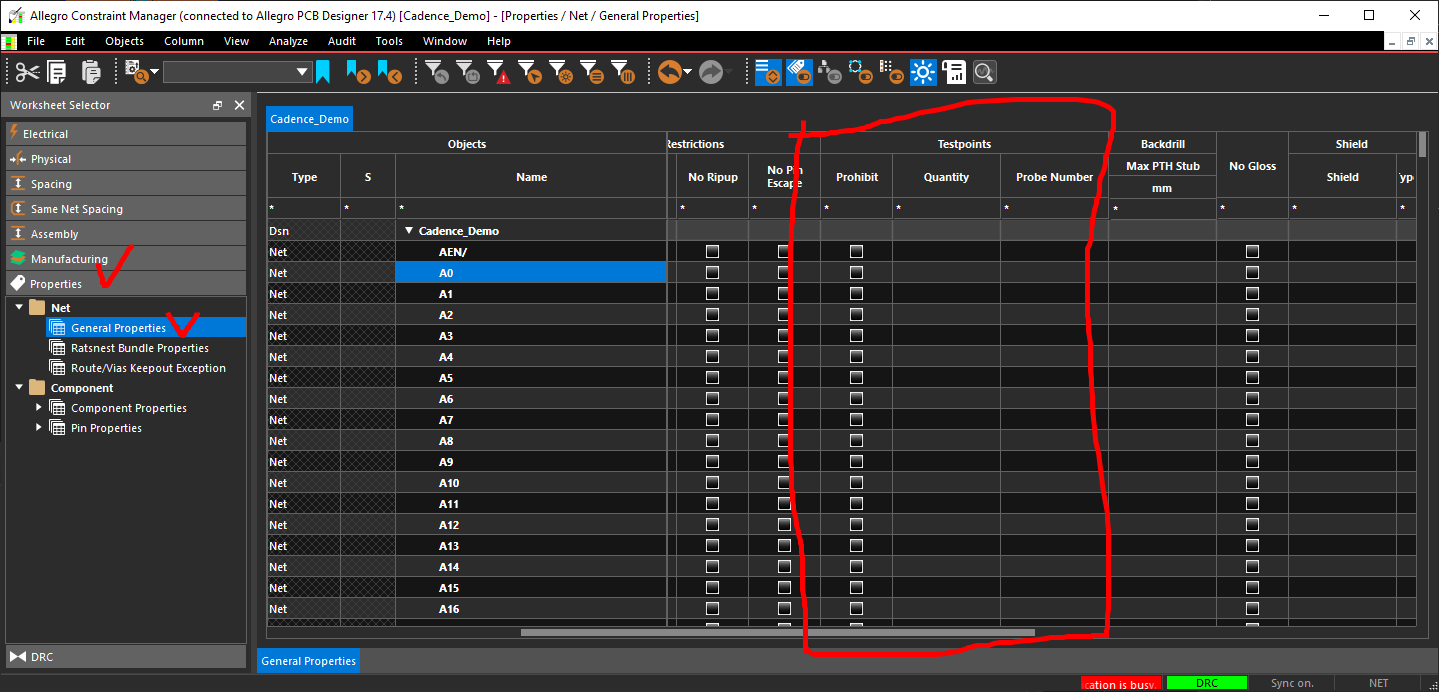

(2-1. Constraint Manager에도 Testpoint를 Net별로 설정하는 부분이 있다)

3. Parameter 값 설정

    (1)어떤 pin을 testpoint로 쓸지, type은 smd인지 thru인지 둘다 쓰는지 설정

    (2)Top면, Bottom면 또는 두면 중 어느부분에서 Testpoint probe를 쓸지, Bare board(날 보드)로 쓸지 설정

    (3) 표기는 어떻게 할지 설정



4. Padstack Selection 탭 (위에서 만든 Pad로 testpoint부분을 변경하는 예시)

    현재 brd파일에서 사용하고 있는 pad를 불러오면, existing vias를 택했을 때 사용중인 via가 자동으로 보여진다.

  Replace vias를 택해야만 내가 수동으로 택한 via의 pad가 변경된다. (그렇지 않으면 그냥 testpoint지점만 표시하는 격)

  해당 via만 enable 시키고 - OK

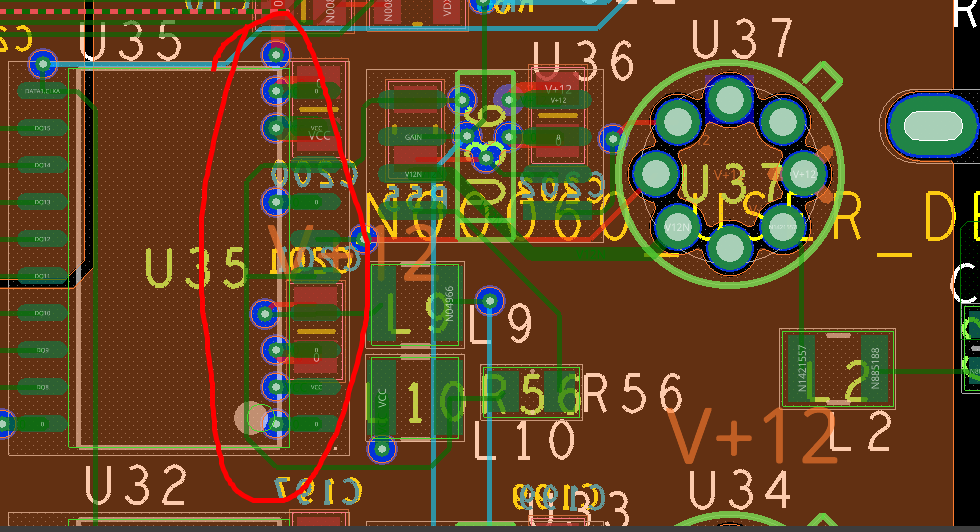

6. 이제 Testpoint로 사용할 via지점을 마우스클릭으로 변경한다.

변경 전

변경 후

7. 생성 위치 리포트로 뽑아보기 (OrCAD 라이센스에서는 Export메뉴)

좌표를 클릭하여 해당 위치로 이동 가능







자동으로 생성하는 방법은 아래 참고.

https://ansan-survivor.tistory.com/696

[PCB Editor] OrCAD/Allegro PCB Test point 자동생성 하기 (testpoint 프로브 설정)
