이전에 인터넷에 있는 로고를 받아서 넣는 법을 했다.
https://ansan-survivor.tistory.com/52
[PCB Editor] OrCAD PCB 로고(Logo)넣기
PCB보드를 만들면 자사의 회사 로고를 넣는 것을 많이 볼 수 있다. 아래 그림은 라즈베리파이 사의 보드 로고를 프린팅 한것이다. 보드에 로고를 넣는 방법을 알아 보겠다. 1. PCB Editor Mechanical 으
ansan-survivor.tistory.com
이번에는 직접 그림판으로 로고를 만들어서 넣는 방법
<로고 제작 단색 비트맵 bmp로만 저장하면 된다.>
그림판으로 만들어 보았다.

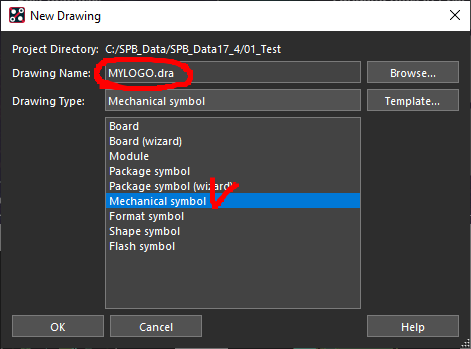

1. Mechanical Symbol으로 로고 불러와 저장하기

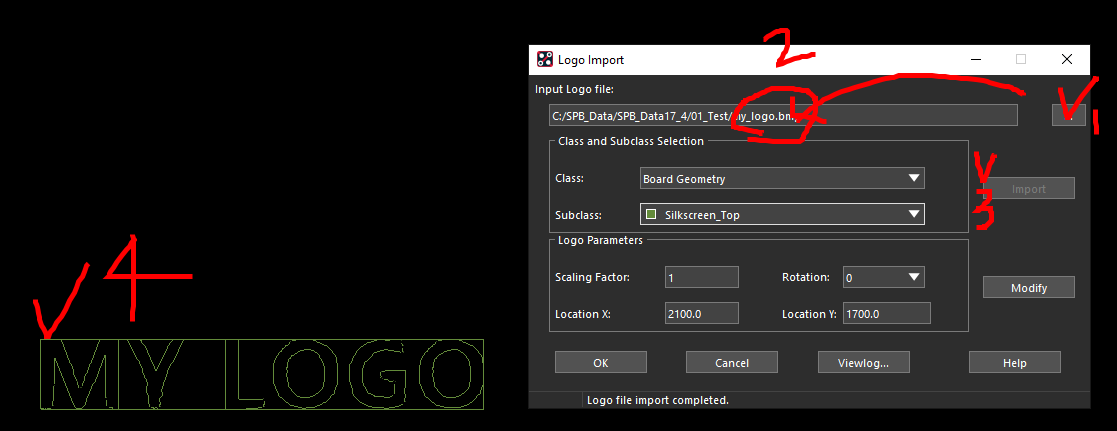

2. File - Import - Logo 로고 불러오기
4. 로고 내부 채우기 (옵션)
일부만 채우고 싶으면 해당 부분만 드레그 하면 된다.
5. 추 후 로고의 배치를 위해 원점 지정
(무료 로고 만드는 방법은 아래 참고)
