[PCB Editor] OrCAD/Allegro PCB 설계 화면 반전 (Bottom면 설계 시 화면 반전)

보통 기본 PCB설계는 Top면을 기준으로 진행한다.

그러나 Bottom면을 설계하면 모든 기준이 반전되기 때문에 화면을 반전시켜 진행하면 좋다.

방법은 아래와 같다.

TOP면 실크스크린

BOTTOM면 실크스크린



1. Flip Design 메뉴 선택

OrCAD에서

Allegro에서

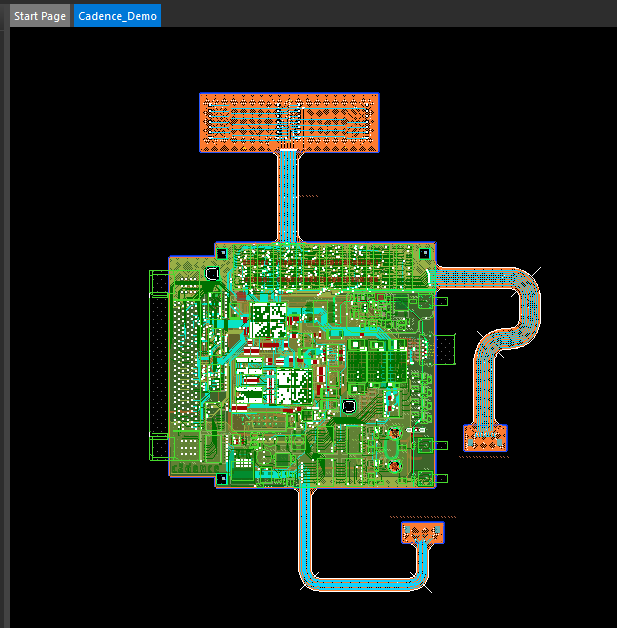

화면이 반전된다.

2. Bottom면이 아래와 같이 반전되어있을 때, 해당 기능을 사용하면 반전되어 제대로 볼 수 있다.

BOTTOM면 실크스크린 반전 시키기전

BOTTOM면 실크스크린 반전 시킨 후.

(아래 영상 참고)

https://www.youtube.com/watch?v=olU06K17dY0
