17.4버전의 Allegro 의 가장 최신 Hotfix버전(2021년 9월 이후)에서 Coil Designer 기능이 추가 되었다.
(OrCAD 라이센스는 사용 불가)
예전 독일의 FlowCAD사가 개발한 기능이 Toolbox옵션으로 판매 되다가 이제 Cadence Allegro PCB에 내장 되었다.
RF PCB를 설계하는 사람에게 유용할 것이다.
1. Route - Coil Designer
* 만약 해당 버튼이 없다면 command에 "tbx coildes"입력한다.
2. 다양한 옵션 선택 (옵션을 선택하면 프리뷰가 나타난다)

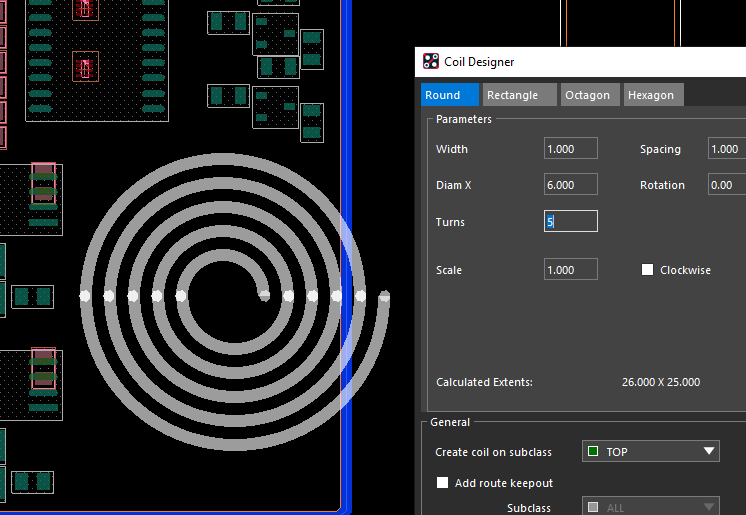

2-1. 코일 갯수 옵션

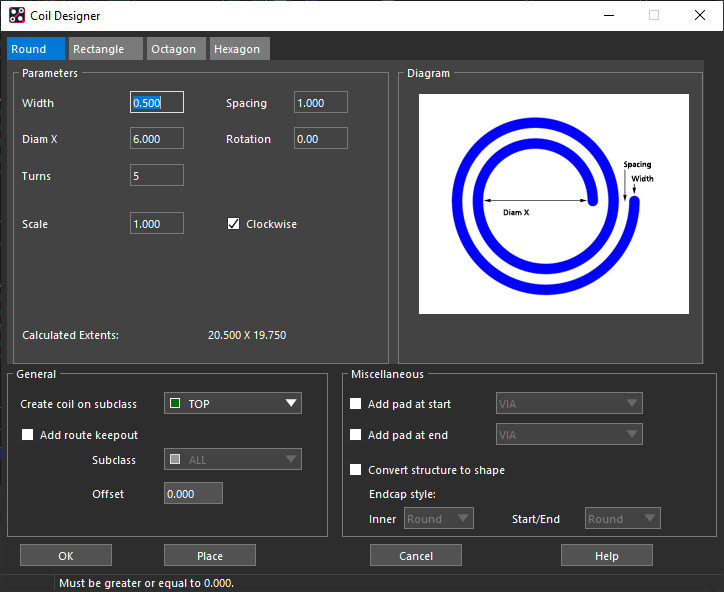

2-2. width(두께) 옵션

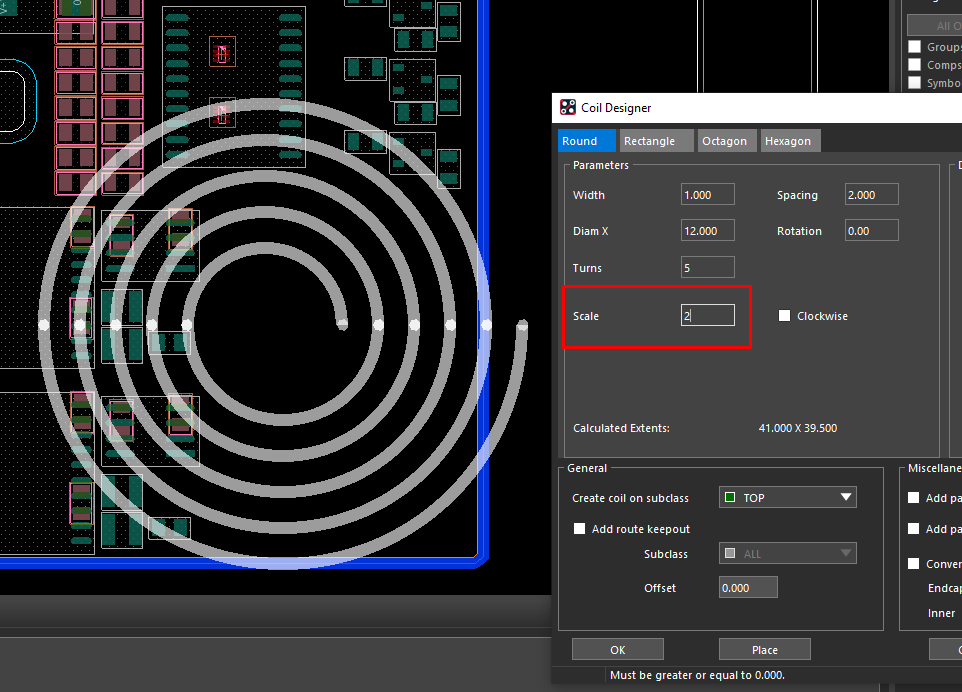

2-3. scale (크기 비율) 옵션

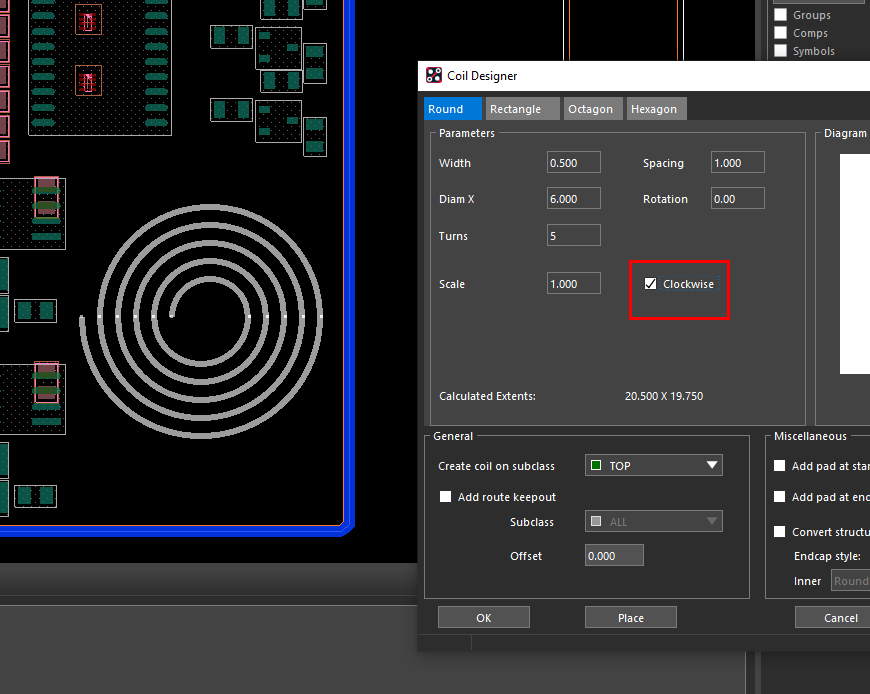

2-4. 시계방향, 반대방향 옵션
3. 모양 옵션

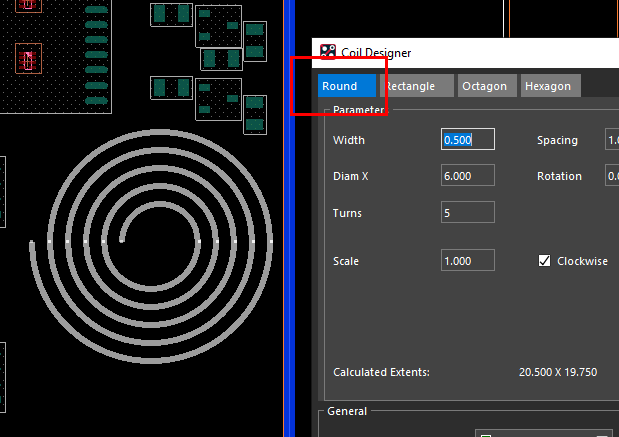

3-1. 원형
3-2. 사각형
3-3. 팔각형
3-4. 육각형
4. 배치 하기
배치는 반드시 place를 먼저 누르고 그다음 마우스로 배치한 후 - 마우스우클릭 done을 해야 한다.

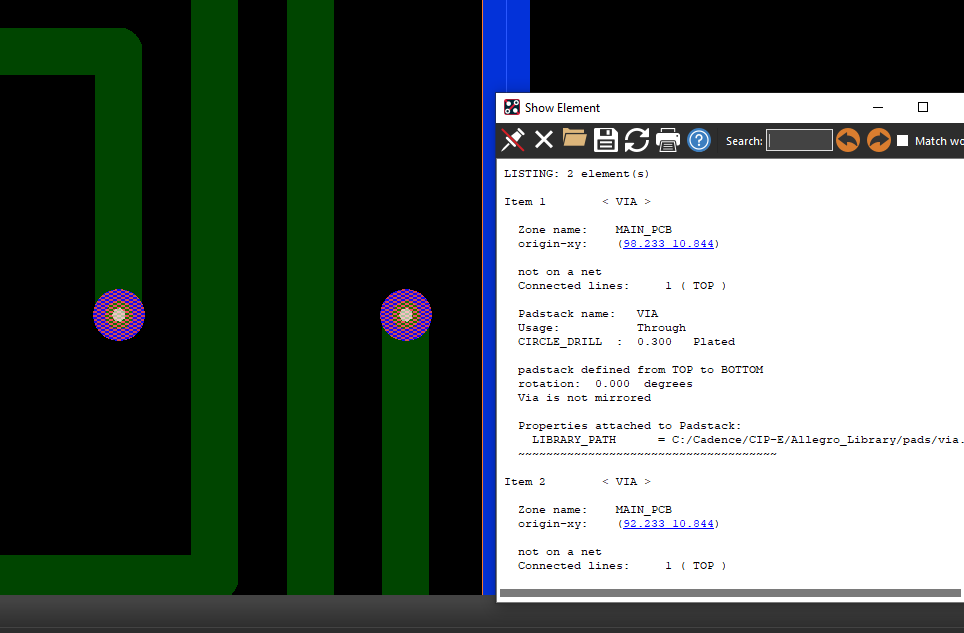

5. 코일의 양 끝단에 Via 배치하기
6. 코일을 Shape의 형태로 배치하기
기본적으로 해당 코일의 속성은 Cline(배선)이지만, 아래 옵션을 선택하면 Shape속성으로 배치가 된다.
* Cadence의 RF PCB관련 Document (Support Cadence 회원 가입이 되어야 가능하다)
https://support1.cadence.com/tech-pubs/Docs/rfpcblibref/rfpcblibref17.4-2019/rfpcblibref.pdf
(코일에 관한 자세한 편집 관련 사항은 아래 영상 참고)
https://www.youtube.com/watch?v=XPwMLGCimZE&t=8s
