[CAPTURE] OrCAD Capture 계층 구조 도면 만들기 ( 계층 블록 하위 도면 hierarchical Block)

OrCAD Capture 로 회로도면을 설계하다보면 한 도면 내 모든 회로정보를 다 넣을 수는 없을 것이다.

아래와 같이 Main 도면 내에 블록계층을 만들고 해당 블록에 접속할 수 있도록 만들면 편리하다.



OrCAD Capture에는 hierarchical Block 설계를 지원한다.

그러기 위해서는 먼저 도면의 Tree 구조를 만들어야 한다.



다른 회로도의 계층구조블록(hierarchical Block)을 만드려면 다른 Schematic Page가 필요하다.





< 계층 블록을 사용하기 위한 Schematic Tree 구조 만들기>

1. 최상위 트리인 xxx.dsn 파일 마우스우클릭 - New Schematic



2. 새로운 schematic에서 새로운 page 만들기

    아래와 같이 main 회로도도와 다른 Schematic 트리에 만들어야 모듈로 사용할 수 있다.

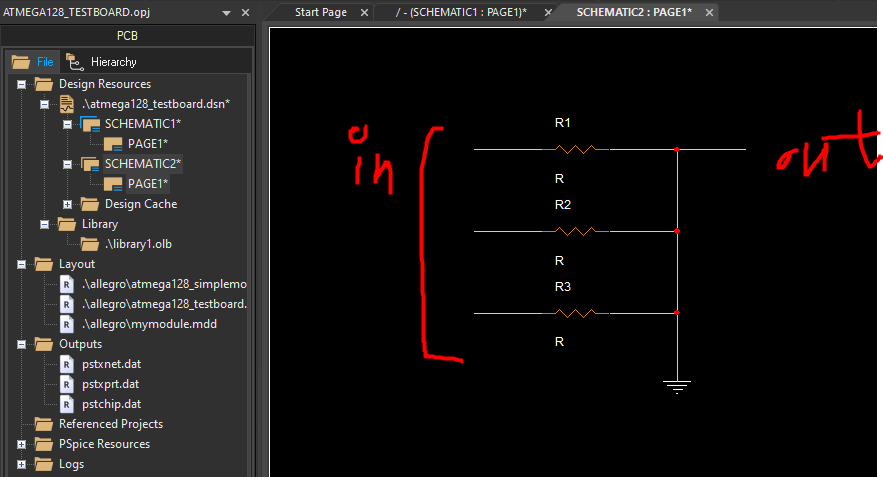

3. 모듈 회로도 만들기

새로운 Schematic 아래 있는 페이지 회로도 열기

왼쪽에 3개 포트로 모듈로 들어오는 포트 만들기, 우측에는 나가는 포트 만들기



4. 회로도에 IN/OUT 포트 만들기

    4-1. IN 포트 만들기 (모듈 회로도로 들어오는 포트)

place - Hierarchical Port

심볼을 선택한다. In방향 , out방향 잘 구분하기

단축키 R을 눌러 회전을 시켜서 들어오는 방향 (IN_PORT)를 배치

    4-2. OUT 포트 만들기 (모듈 회로도에서 나가는 포트)

place - Hierarchical Port

회전하고 이름 변경

IN/OUT 포트 완성

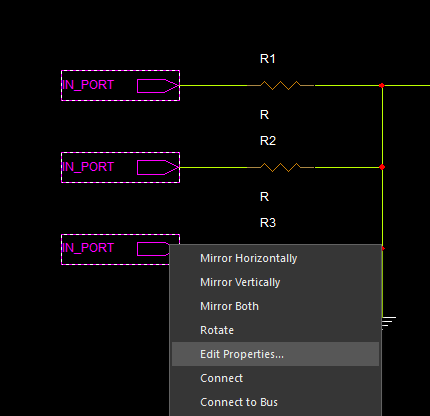

5. 포트에 Properties 지정하기 (동일한 Net가 아닌 이상 포트 이름이 각각 달라야 한다 )

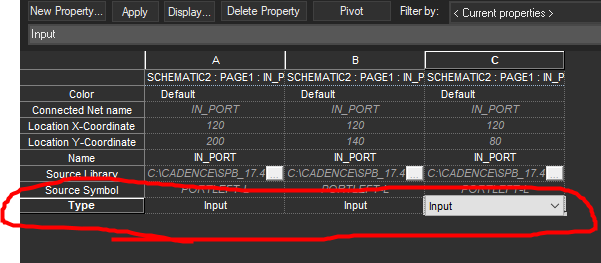

Pivot으로 보기 편하게 변경하고, Type을 본다. Default로 Output으로 되어있는데, Input으로 사용할 항목은 다 변경시킨다.

Input Port 3개는 전부 타입 변경

포트 이름이 겹치면 안되므로 포트 이름을 각각 다르게 변경



6. 적당히 Rename으로 이름을 변경해준다. (모듈에서 불러오기 편하도록)

반응형

< Main 회로도에서 계층 블록(Hierarchical Block) 회로도 불러오기>

메인 회로도의 저 위치에 하위계층 블록을 만들어 본다.



1. place - Hierarchical Block

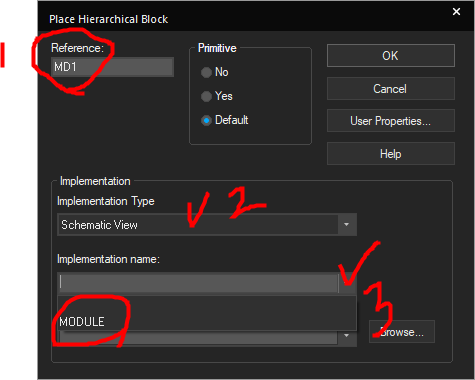

2. Reference를 작성 - Schematic View 변경 - 하위 목록으로 아까 만든 MODULE 회로도를 선택

(모듈이므로 여러개를 복사해서 만들 수 있다. 각 모듈마다 Reference 번호가 매겨진다. 뒤에 숫자 1을 넣으면 복사할 때마다 증분된다.)



3. OK를 누르면 마우스가 '십자기' 형태로 변한다. 이때 회로도에 드레그만 해주면 생성된다.

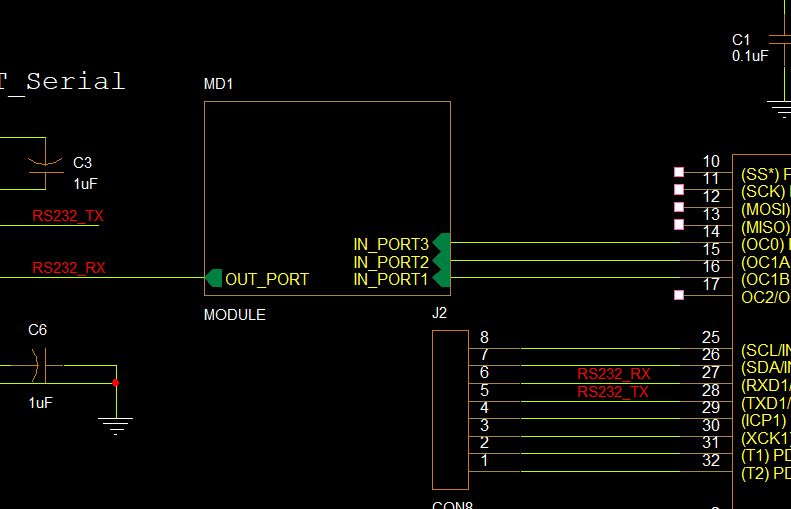

(결과)

    회전하고(단축키 R) 반전하고(단축키 V 또는 H) 등등 다 먹힌다. 이제 메인의 회로도에 하위 계층 블록으로 배치가 된 것이다.

  해당 모듈을 복사 붙여 넣기 하면 똑같은 회로도가 여러개 생성되는 것이다. 또한 그 모듈에 대한 Reference 가 증가함을 볼 수 있다.

ctrl + C, ctrl + v 먹힘

해당 모듈 블록을 더블클릭하면 하위 계층 도면으로 이동할 수 있다.







(계층구조 Hierarchical block을 라이브러리 화 시키기 .OLB 파일로 변경)
