OrCAD Capture에서 회로도의 화면이 부족할 경우, 다른페이지로 Net를 연결할 수 있다.

이때 Off-page 포트 기능을 사용한다.



Page1에 있는 LED1,2,3 네트를 Page2의 네트에 연결하고 싶을 때 사용.



1. 메인 페이지에서 Off-page 심볼을 만든다.

    심볼 배치후 이름을 변경하여 알맞게 입력

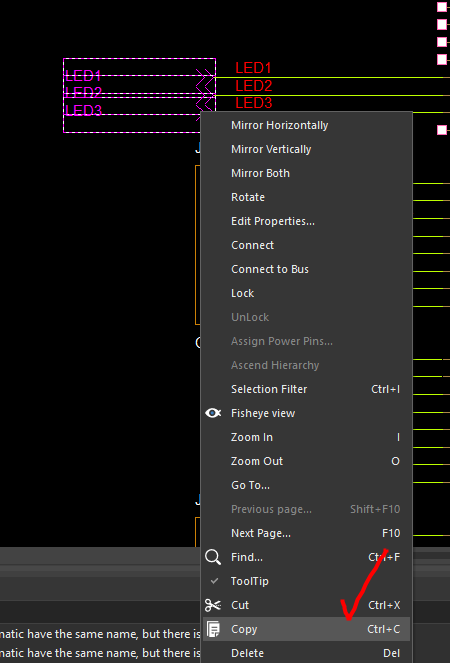

2. 만든 off-page 심볼을 복사하여 다른페이지 가서 붙여넣기



3. 붙여넣기 해서 Net를 연결

반응형

(결과)

Net 연결 관계 확인

아무 Net를 선택하고 마우스우클릭 - Signals

하단 Signals에 연결된 네트를 확인할 수 있고, 더블클릭하면 해당 위치로 이동한다.





(계층 도면을 만드는 방법은 아래 참고)

https://ansan-survivor.tistory.com/1259



[CAPTURE] OrCAD Capture 계층 구조 도면 만들기 ( 계층 블록 하위 도면 hierarchical Block)

OrCAD Capture 로 회로도면을 설계하다보면 한 도면 내 모든 회로정보를 다 넣을 수는 없을 것이다. 아래와 같이 Main 도면 내에 블록계층을 만들고 해당 블록에 접속할 수 있도록 만들면 편리하다. Or

ansan-survivor.tistory.com
