[PCB Editor] OrCAD PCB / Allegro PCB Silkscreen(실크스크린)이 Pad나 Via 위에 겹치지 않기 (Mask Layer 생성 시)

만약 Stackup에서 Mask Layer를 생성하지 않았다면, 아래 포스팅을 보고 따라하면 된다.

https://ansan-survivor.tistory.com/684

[PCB Editor] OrCAD PCB / Allegro PCB Silkscreen(실크스크린)이 Pad나 Via 위에 겹치지 않도록 DRC 마커 띄우기



mask layer를 생성했을 때

그러나 Mask Layer를 생성했다면 아래와 같이 Silkscreen과 Pad (또는 Soldermask)의 간격에 대한 제한사항 (Constraint)을 줄 때 아래와 같이한다.



1. Setup - Constraints



2. Manufacturing - DFF Constraint Set - Silkscreen 에서 <Create New>를 선택 후, CSet의 이름 지정

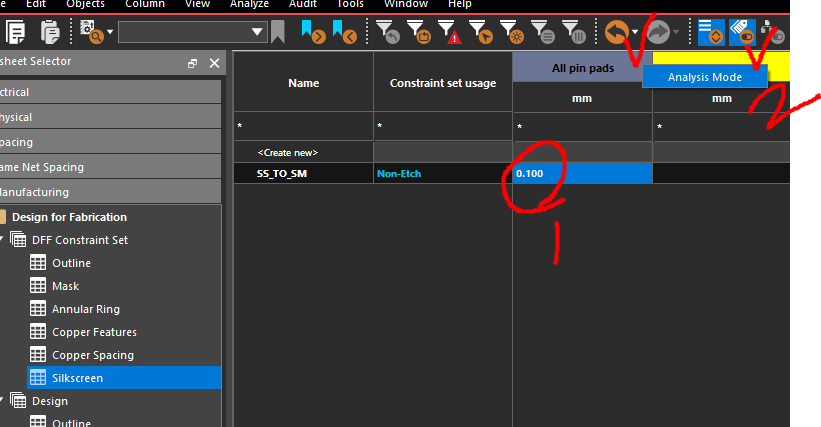

3. CSet 생성 후, 이격거리를 입력하고, All pin pads 마우스우클릭 - Analysis Mode 선택

    * (만약 pad뿐만아니라 via, shape, hole 등등도 적용하고 싶으면 쭉 확인해보고 활성화 시키면 된다.)

4.



(결과) 실크스크린을 pad 근처로 가서 0.1mm 이내로 근접하면 DRC에러가 발생한다.





* 다른방법으로 Setup RAVEL Rules in CM을 사용할 수 있다. (이 기능은 Allegro PCB Designer 이상의 라이선스 보유자만 가능)

 Manufacture - Setup RAVEL Rules in CM 으로 기능을 실행시켜 아래와 같이 Silkscreen 부를 체크하고 우측하단 이격거리 Value를 넣으면 된다.

(이 기능에 대한 자세한 사항은 아래참고)

https://ansan-survivor.tistory.com/1332

[PCB Editor] Cadence Allegro PCB DFM 체크 Ravel GUI 사용법 (실크스크린, 테스트포인트 등 손쉽게 체크)
