OrCAD Professional 이상의 라이센스가 필요하다
(Allegro PCB Designer 라이센스는 기본적으로 포함)
어떤 Topology를 원하는 방법으로 생성하거나, 수정할 때 이용하면 좋을 것이다.

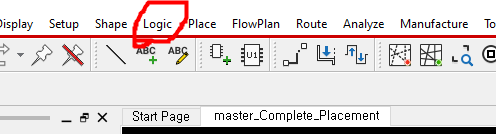

Allegro 라이센스를 활성화시키면 상단에 'Logic' 메뉴가 생긴다.

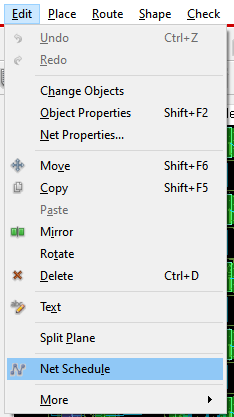

OrCAD 라이센스로는 이 메뉴가 보이지 않을 것이다. (OrCAD는 Edit - Net Schedule 메뉴)

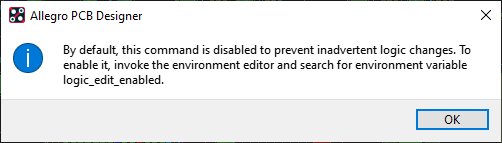

* 이 매뉴를 클릭해보면 다음과 같은 메세지가 뜰 수도 있다.
유저의 실수로 혹시 모를 Logic이 바뀔까봐 기본으로 logic_edit_enabled가 비활성화 되어있으므로, 이를 활성화 해야 한다는 메세지다.
고로 아래와같이 해제 한다.

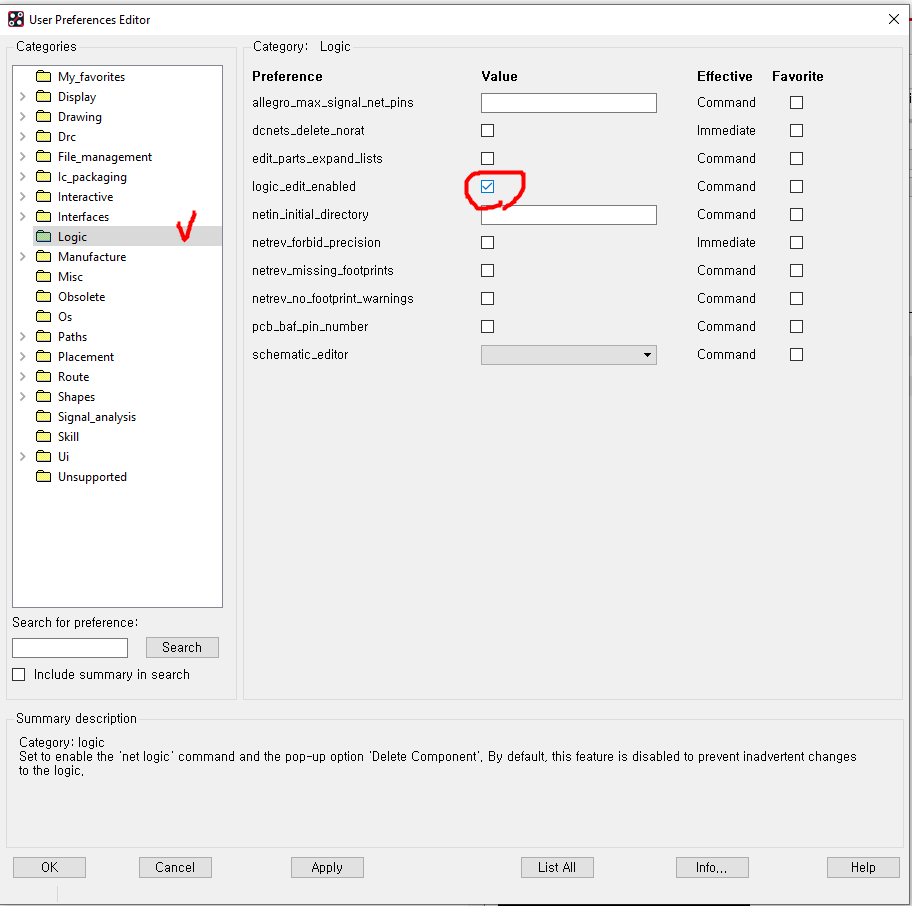

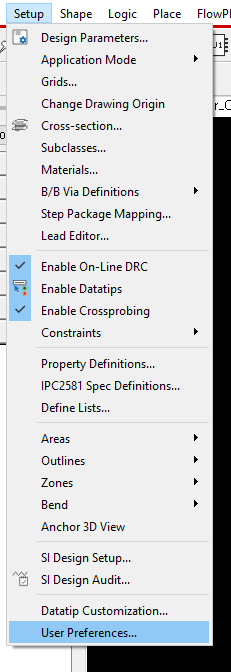

Setup - User Preferences
이제 Logic 기능을 사용할 수 있다.
1. Logic - Net Schedule
옵션창에서 해당 레이어 class 설정.

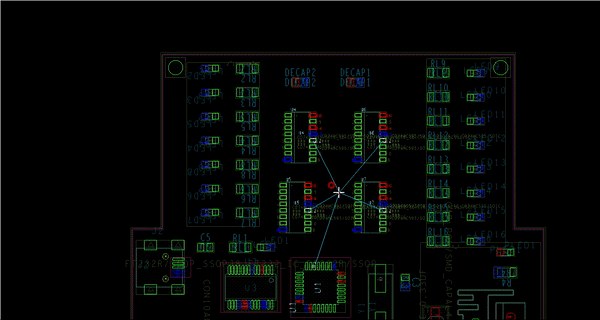

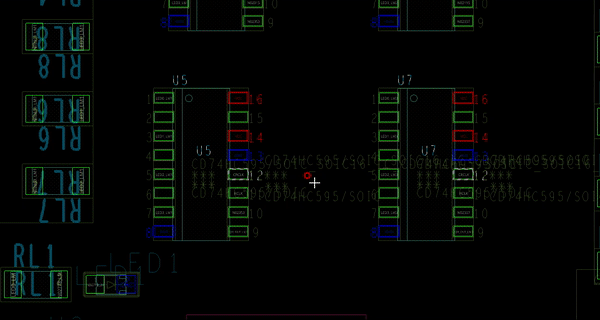

2. Topology를 생성할 Pin을 클릭하면 다음과 같은 화면이 활성화 된다.
3. 핀 순서대로 topology 만들기

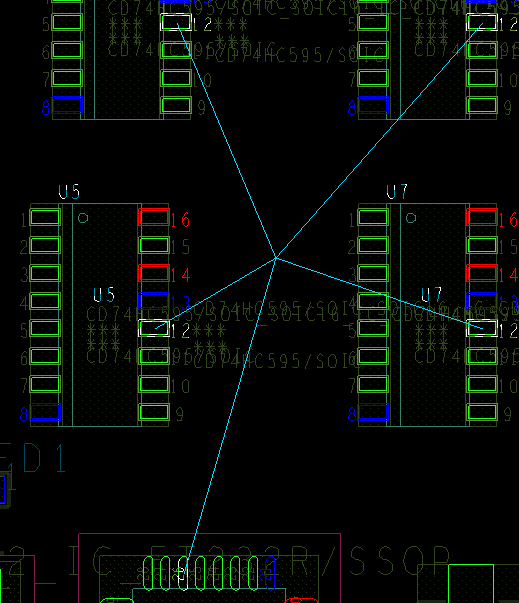

4. T자형 topology 만들기

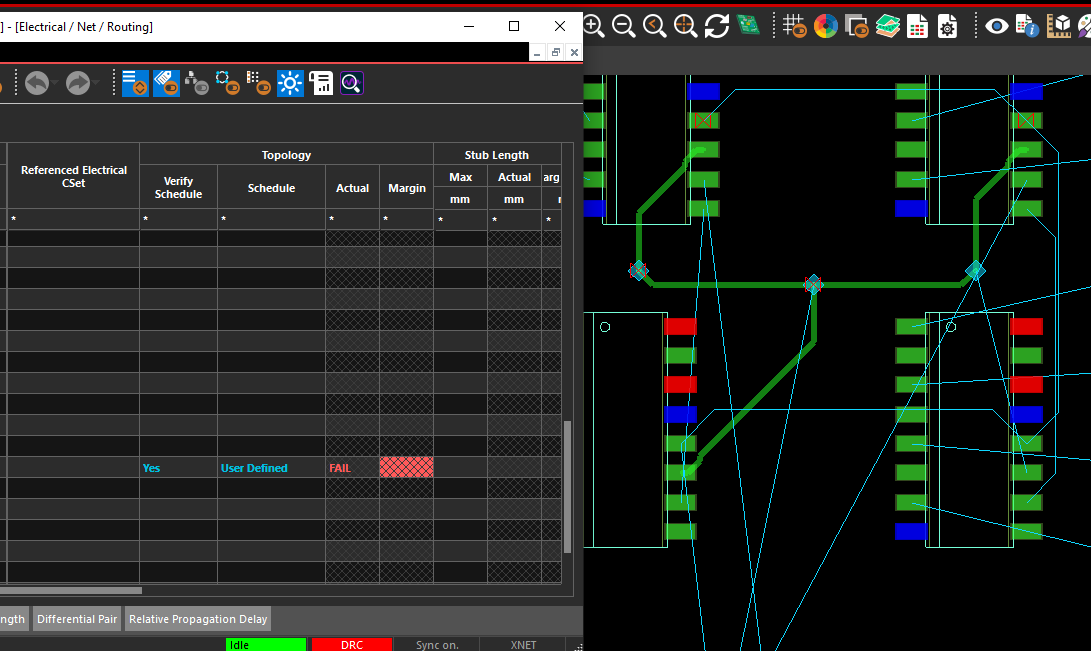

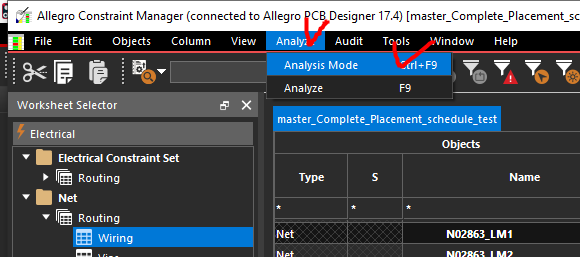

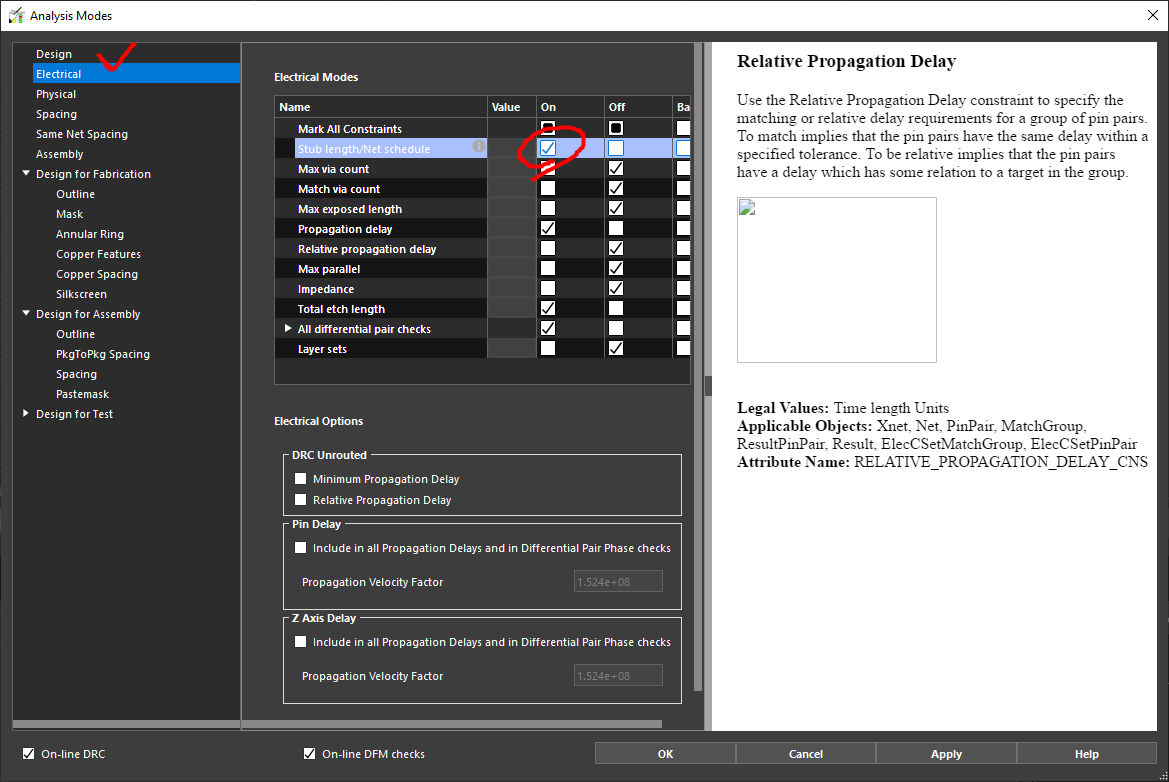

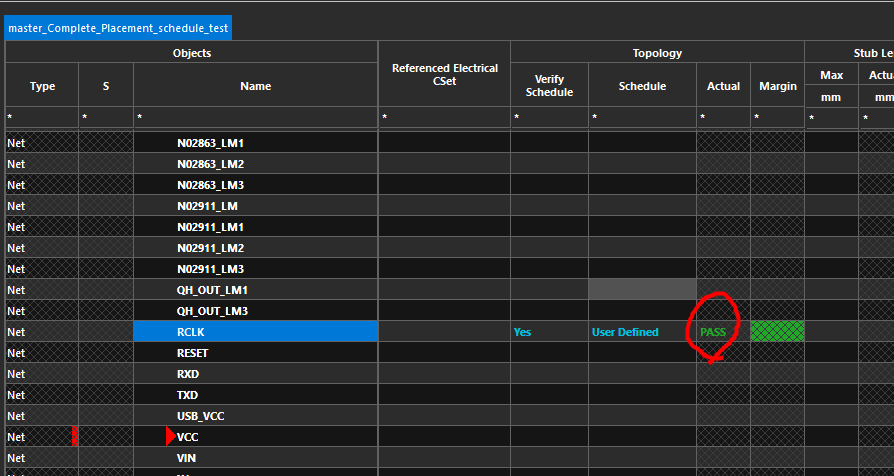

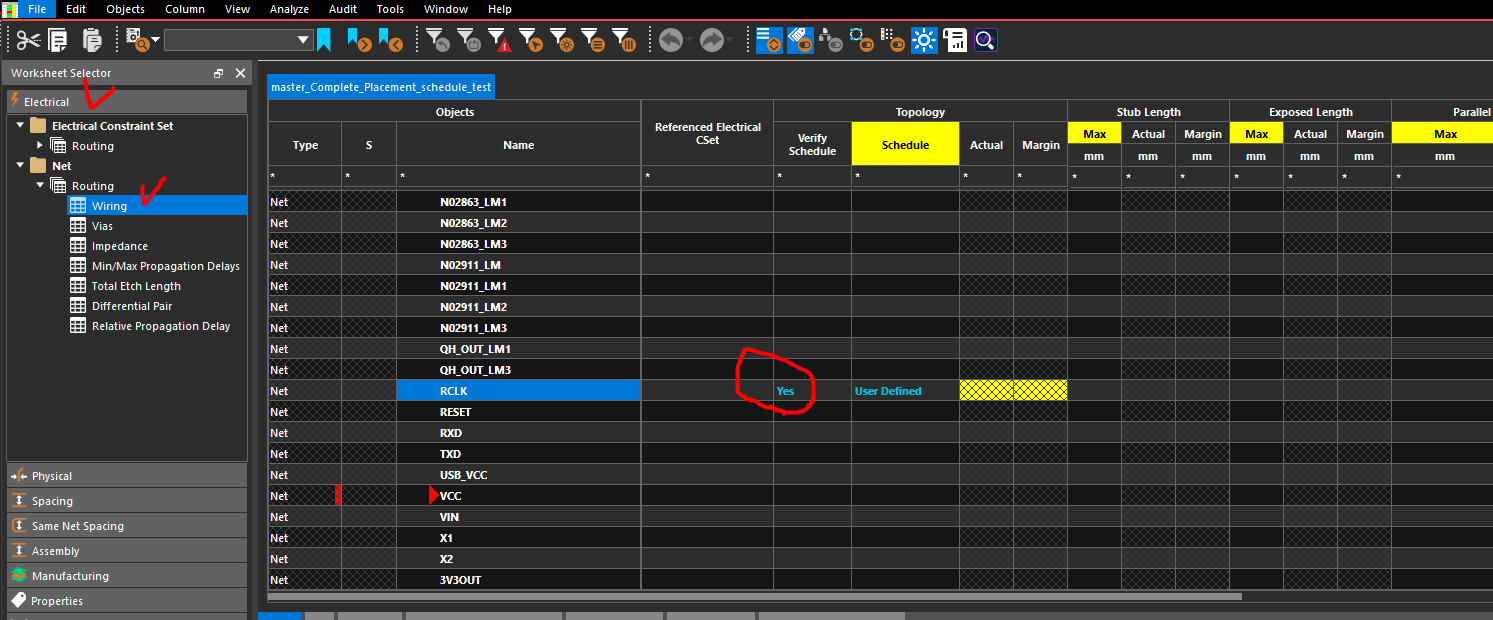

5. Net Schedule이 올바르게 배치되었는가 Constraint Manager으로 확인
(테스트)
(영상 참고)
https://www.youtube.com/watch?v=nQB8oxTW7sY
