Capture Schematic와 PCB를 완성하고 이제 결과를 출력하여 제출해야 한다.



1. 드릴데이터 뽑기

    1-1. 드릴 parameter 설정

    1-1. Drill Table 배치

     기구홀 3mm

     standard via 0.35mm

     power via 0.6mm

     맞는지 확인한다.



    1-2. DRL파일 추출 (드릴 정보)

.DRL 파일이 생성된다.







2. Gerber 파일 뽑기.

    2-1. Gerber Parameter 설정.







3. Gerber 데이터 뽑기

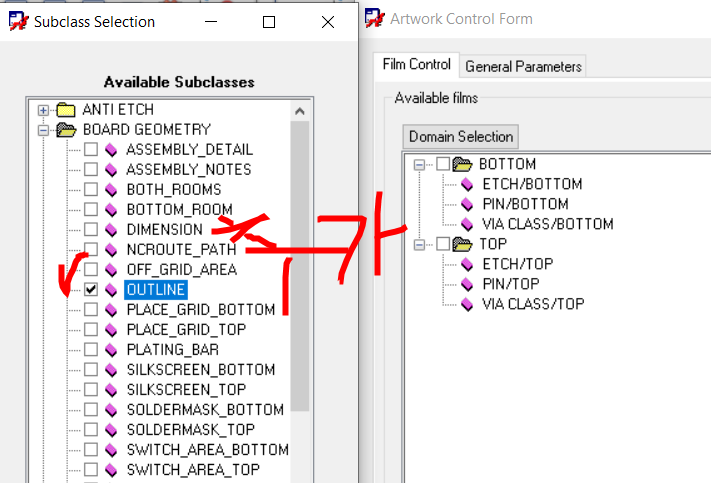

    3-1. Top, Bottom Layer Film 에 Outline 추가하기

Top과 Bottom 모두 추가

반응형

    3-2. Soldermask_Top, Soldermask_Bottom 필름 만들기

        * 작업할 필름만 Color Dialog에서 편집한다.

모두 끈다.

        * Outline과 Soldermask_Top 영역만 골라낸다.

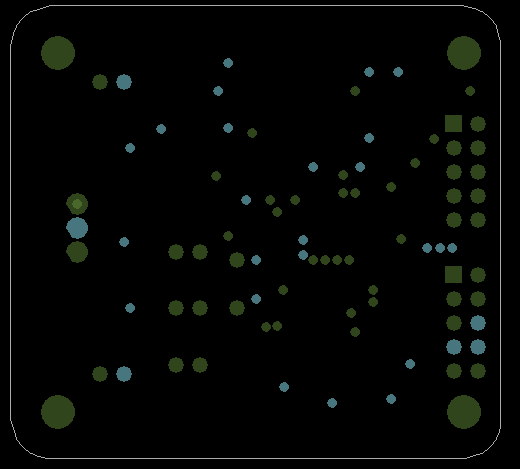

        그럼 아래와 같이 Soldermask_Top 영역만 골라진다.

Add 그리고 Text를 입력하여 생성

        아래와같이 내가 고른 필름만 속성으로 추가된다.

         같은 방법으로 Soldermask_Bottom을 만들어 아래와 같이 추가한다.

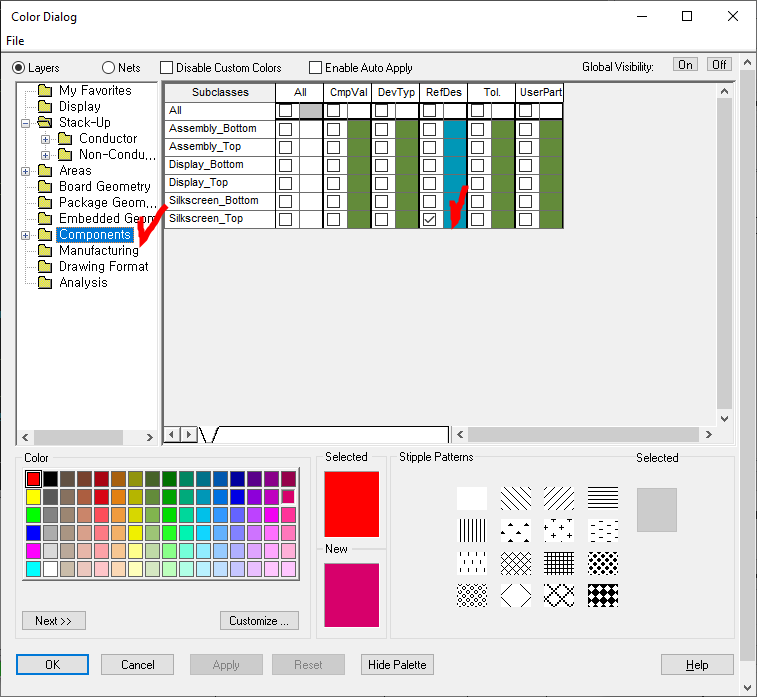

    3-3. Silkscreen_Top 필름 만들기 (Silkscreen_Bottom은 없으므로 skip한다)

          치수보조선 데이터가 있는 Dimension도 클릭한다.





    3-4. Drill 필름 만들기

        * 마지막으로 모든 체크박스를 체크하여 Create Artwork를 클릭한다.

※ 혹시 Silkscreen_Top.art가 생성이 안되면, 프로그램을 저장하고 다시 켠 후 Silkscreen_Top 만 Create Artwork로 뽑는다. (Dimension이 필름에 포함되어 있는듯하다) 또 없는 .art 파일이 있다면 그 파일만 체크하고 만든다.

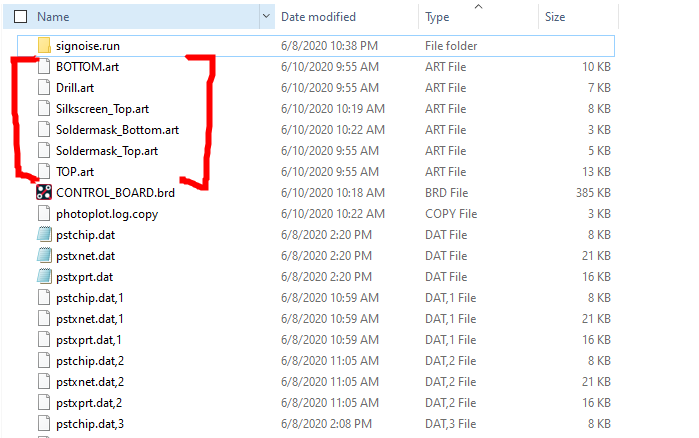

아래와 같이 6개의 .art파일이 내 작업 공간에 생성된다.





4. 파일 저장, 제출할 프린트 출력하기.

    4-1. 프린트 설정



    4-1. 프린트 뽑기

         해당 리스트를 프린트한다.



        Visibility 탭에서 필름을 바꿔가며 해당이름으로 모두 pdf로 프린팅한다.

필자는 Result라는 폴더를 만들고 해당 pdf파일을 아래와 같이 저장하였다.



BOTTOM



DRILL



SILKSCREEN_TOP



SOLDERMASK_BOTTOM

SOLDERMASK_TOP

TOP



아래 파일들을 감독관에게 제출한다. (.art 파일 , .pdf 파일, .drl 파일)

    (추가) 아래와 같이 .drl 파일도 포함되어야 함.





아래 포스팅도 참고한다.

https://ansan-survivor.tistory.com/116

<전자캐드기능사> PCB 후처리 하기 (Drill, Gerber file)
