<전자캐드기능사> 2020년 공개문제 3회차 신유형 CONTROL BOARD, OrCAD Capture Schematic

(TIP) 시작하기 전에, 만약 시험장에 가서 OrCAD PCB 메뉴바라던가, 내가 작업했던 환경이랑 다르다거나 하면 매우 당황스러울 수 있다. 아래와 같이 기본으로 돌린다거나, 초기화 세팅을 이용하면 좋다.

ansan-survivor.tistory.com/223

[PCB Editor] OrCAD PCB Designer / Editor 레거시 모드 (옛날 예전 메뉴창으로 설정)





전자캐드기능사 실기 문제가 3회차 부터 변경이 되었다.

시험이 다음주에 있는데, 공개문제에 있던 몇가지 문제가 수정되어 새로 업데이트 되었다.

맨 아래 링크에 동영상을 참조해놓았다. 시간이 많다면 천천히 따라해봐도 좋을 것 같다.



해당 공개문제는 아래 Q-net에서 받을 수 있다.

http://www.q-net.or.kr/cst006.do?id=cst00602&gSite=Q&gId=&artlSeq=5202945&brdId=Q006&code=1204

공개문제 자료실 상세 | Q-net



업데이트된 공개문제를 다시 만들어 본다. (16.6 버전으로 진행)





1. 비번호가 10번이라고 가정하여 진행한다. 작업폴더 C:\SPB_Data\10 을 생성한다.



    1-1. 폴더생성

폴더명 10 생성

    1-2. 프로젝트 생성

파일명 10, 폴더 위치 10 (비번호10이라 가정)

2. 페이지 설정, Title Block 설정

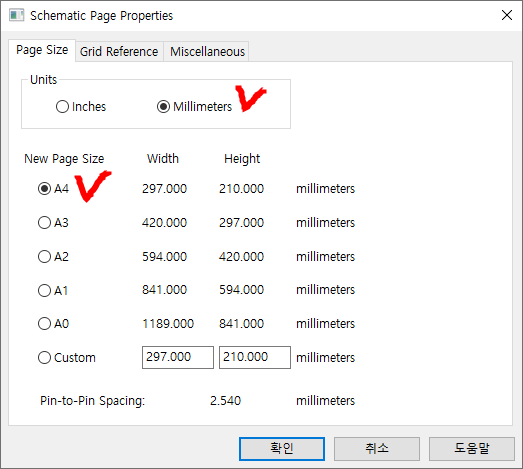

    2-1. 페이지 설정

    2-2. Title block 변경

    아래와 같이 변경

3. 새로운 Library를 만듦 (.OLB파일 생성)

    3-1. Libaray1.olb 가 생성이 되면, 마우스 오른쪽 버튼을 누르고 New Part를 클릭

4. 내장되어있지 않은 3개의 Part를 생성한다. Atmega8, MIC811, ADM101E

    4-1. Atmega8 생성

          (풋프린트는 내장된 TQFP32를 사용하여 수정하고 TQFP32N 으로 저장할 것임)

        우선 x라는 이름으로 다 생성학고 Edit Properties로 수정한다 (이 작업이 더 편리하다)

        표 형식으로 나오게 되며, 문제를 보고 수정한 후 배치한다.

Name을 아래표와 같이 모두 변경

핀번호



아래와 같이 이름을 변경하고 배치를 바꾼다. 이때 Pin type을 AVCC, VCC, GND는 모두 Power로 변경

    4-2. 같은 방법으로 MIC811를 생성

          (풋프린트는 내장된 SOT143를 사용)

               GND, VCC pin type은 Power로 지정

    4-3. 같은 방법으로 ADM101E를 생성

         (풋프린트는 SOIC10 이라는 이름으로 제작 예정, 내장 없음)

               GND, VCC pin type은 Power로 지정

        아래와 같이 3개의 Part가 .olb 아래 생성된것을 확인 후 저장

반응형

5. 내장 Library 불러오기 및 내가 만든 Library 불러오기. (라이브러리는 모두 .olb 파일이다)

     5-1. 라이브러리 불러오기 및 경로설정



control + A 를 눌러서 전체 선택 후 "열기" 클릭

그리고 내가 만든 Library1.olb도 같이 포함 시킨다.



6. Schematic그리기

     문제에서 제공한 Net를 주의하여 배치한다.

tip, LM2902를 그릴 때 위 회로도의 A, B, C를 보면 A->B->C 순 약간 왼쪽 위에 있다. 이렇게해야 Annotate가 잘 먹힌다.

7. DRC 체크

    7-1. ERC체크

        Output과 VCC가 겹치므로 ERC체크에서 해당 사항을 없애준다.

위 칸을 빈 공간으로 둔다

7-2. DRC체크 결과

위와 같이 나와야 이상이 없는 것

8. Annotate

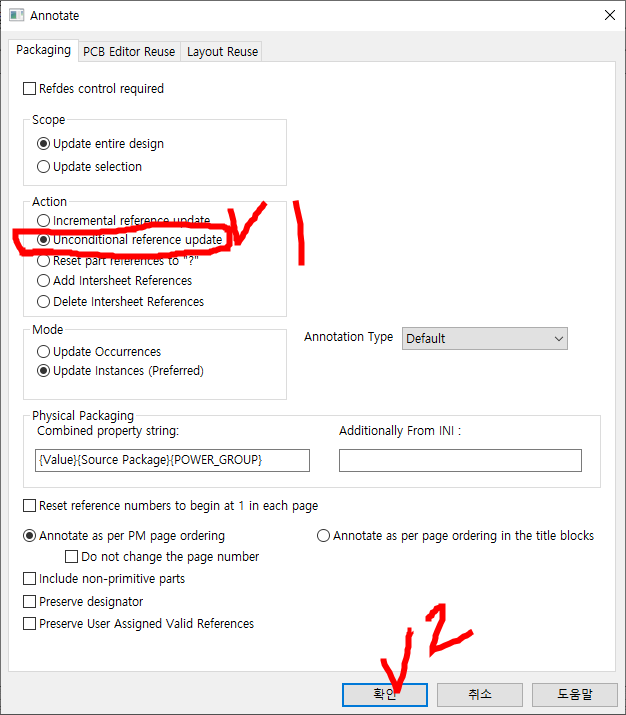

        아래를 체크해야만 적용된다. (강제로 모두 Ref number를 변경한다)

9. Footprint 입력하기

    모든 Footprint를 입력하기 위해

    Footprint를 모두 입력한다. (아래 표를 참고한다. TQFP32는 수정하여 TQFP32N으로 저장할 것이다.

    위 표를 참고하여 아래 PCB Footprint 속성에 모두 넣는다.

10. Netlist 생성하기

    아래와 같이 하면 Netlist가 생성되고 OrCAD PCB Designer 프로그램이 열리게 된다.

    그러나 아직 Footprint가 만들어지지 않았음으로 오류를 일으킬 것이다.

이상 2020년 전자캐드기능사 OrCAD Capture Schematic부분만 완성했다.



<YOUTUBE 동영상으로 보기>

www.youtube.com/watch?v=YX1jpGlf8XQ



(아래 링크는 Footprint를 만드는 방법이다)

https://ansan-survivor.tistory.com/273?category=384544

<전자캐드기능사> 2020년 공개문제 3회차 신유형 CONTROL BOARD, Footprint 생성하기





17.2버전으로 만드는 방법은 전자책으로만 있다.

https://ansan-survivor.tistory.com/461

<전자캐드기능사> 2021년 전자캐드기능사 실기 OrCAD 17.2버전 전자책 출간 (변경된 신유형)
