<전자캐드기능사> 2020년 공개문제 3회차 신유형 CONTROL BOARD, PCB 제작하기

(TIP) 시작하기 전에, 만약 시험장에 가서 OrCAD PCB 메뉴바라던가, 내가 작업했던 환경이랑 다르다거나 하면 매우 당황스러울 수 있다. 아래와 같이 기본으로 돌린다거나, 초기화 세팅을 이용하면 좋다.
ansan-survivor.tistory.com/223

[PCB Editor] OrCAD PCB Designer / Editor 레거시 모드 (옛날 예전 메뉴창으로 설정)

(PCB설계를 진행하면서 초보자들은 배선 삭제하거나 배치를 취소하는 등 불편한 점이 많을텐데 아래 꿀팁이 있다.)

https://ansan-survivor.tistory.com/1057

[PCB Editor] OrCAD PCB 배치 취소 (cancel placement), 배선 삭제 (Delete routing), 비아 삭제 (Delete via), Copper Plan









OrCAD Capture schematic 도면 만들기

https://ansan-survivor.tistory.com/272

<전자캐드기능사> 2020년 공개문제 3회차 신유형 CONTROL BOARD, OrCAD Capture Schematic



PCB를 제작하기 위해서는 해당 Footprint들이 필요하다. (아래 링크 참조)

https://ansan-survivor.tistory.com/273

<전자캐드기능사> 2020년 공개문제 3회차 신유형 CONTROL BOARD, Footprint 생성하기



OrCAD Capture로 회로도를 다 그리고, Footprint까지 매칭이 완료되면, 해당 Netlist를 추출하여 그 파일을 바탕으로 PCB를 제작한다.



Netlist를 추출하여 OrCAD PCB Designer를 실행하는 방법이 2가지가 있다.



1. Capture에서 여는법.

위 진행 창이 뜨면서 PCB Designer가 열린다.

2. PCB Designer에서 Netlist를 Import하는 법. (파일 경로 설정은 allegro 폴더)



=================== PCB 제작 ======================================



1. 환경설정

    1-1. setup - design parameters

2. Outline 그리기

x 0 0 입력

x 80 70 입력

마우스우클릭 - done 클릭

3. 기구홀 배치

                                      x 4 4 -> x 76 4 -> x 4 66 -> x 76 66 순서대로 입력

모든 기구홀이 3파이로 변경됨.

4. ISP 10핀 배치 (J1, J2 배치)

x 65 25 입력하여 J1배치



x 65 55 입력 J2배치

우클릭 - done

5. 치수 배치하기

    5-1. Grid on

    5-2. 치수 parameter설정

    5-2. 치수 배치

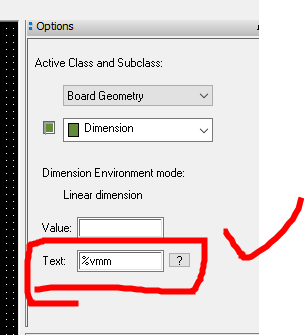

옵션의 Text에 위와 같이 입력

아래와 같이 치수선 입력



6. ISP 10핀 1번핀 사각으로 바꾸기

같은 방법으로 나머지 J1도 1번핀을 바꿔준다.

7. standard via만들기, power via만들기

    7-1. Power Via 만들기

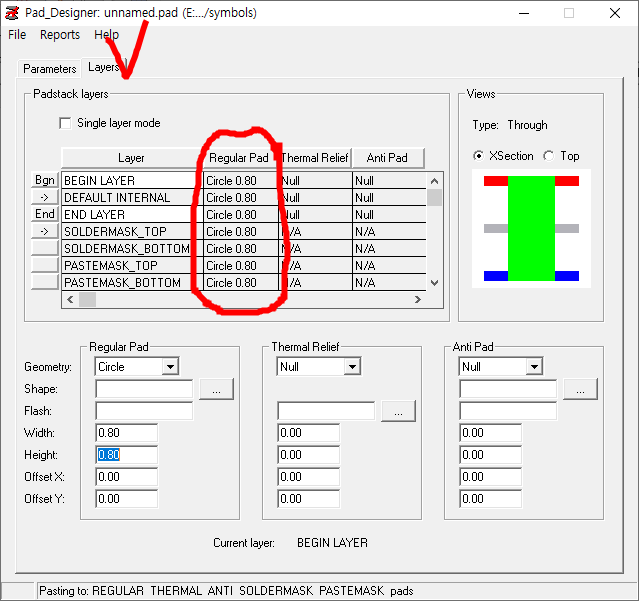

앞서 만든 Symbols라는 폴더에 저장한다.

    7-2. Standard Via 만들기

마찬가지로 위와 같은 경로로 지정하고 제작한다.

반응형

8. Constraint Management Rule 설정하기 (Line width, Clearance 설정)

    CM에서는 배선의 두께(폭)와 간격(Spacing)등을 설정한다.

    8-1. 배선 두께 변경

8-2. Power via, Standard Via 배치

standard via 입력

Power via 등록

8-3. Clearance (Spacing) 설정

GND는 배선없이 Coppor로 깔 예정이므로 No Rat을 체크해준다.

CM은 별도로 Save버튼없이 변경 즉시 반영된다.



9. 배치하기 (placement)

체크박스를 체크하고 하나씩 배치한다.

배치 완료

10. 배선하기 (Routing)

    10-1. [옵션, 필수 아님] Pin색 변경하기 (쉽게 VCC, GND 인식을 위해)

    10-3. GND Fanout 시키기. (SMD 타입의 GND를 미리 Bottom으로 연결시켜준다)

        10-3-1. 직접 더블클릭을 Fanout하는 법.

               Pin을 클릭하고 옆에다 더블클릭하면 Power via가 생성된다.

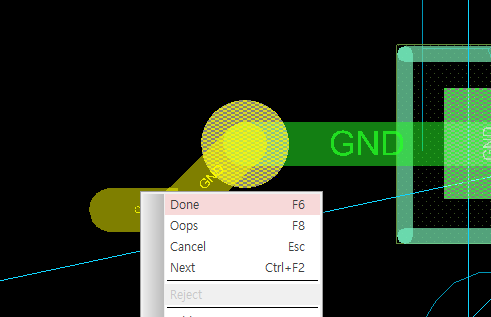

               그리고나서 마우스우클릭 - Done을 누른다. 이러한 방법으로 모든 smd핀 GND를 Bottom에 연결시킨다.

결과

        10-3-1. Create Fanout을 이용하는 법.

ㄹCreate Fanout을 하려면 CM룰을 위와 같이 수정해야 한다.

그래야만 Fanout 시 Power via를 사용할 수 있다.



CM룰을 변경 했기에 옵션에 power via가 뜨는것이다.

동서남북 어느 방향으로 할지 설정하는 부분

아래 순으로 클릭을 하면 Fanout이 그냥 Pin만 클릭해도 자동으로 생성된다.

이런식으로 SMD타입의 GND핀을 모두 Fanout시켜준다.



    10-2. 배선하기 Route - Connect 또는 F3 단축키를 눌러서 배선한다.

45로 되어야 한다. (직각배선 금지)

필터에 Pin이 활성화 되어야 한다.

더블클릭하면 Via생성

배선을 완료시킨다.

11. GND Coppor를 배치 (shape 배치)

    11-1. 보드 외곽으로 부터 0.1mm 이격 주기.

        Outlline - Z-copy 또는 Shape copy (하위버전)

ROUTE KEEPIN 선택, Shape 체크활성화

0.1 안쪽으로 Route keepin 영역이 생성됨

    11-2. GND Coppor 배치하기

마우스 우클릭 - Done&nbsp;

    11-3. 고립된 Copper 제거

우클릭 -&nbsp; done



12. DRC체크

모두 초록색이 나와야 한다.

해당 버튼을 클릭하면 어떤 NET가 연결이 안되었고, 좌표까지 표시해준다.

클릭을 해보니 해당부분에 Fanout을 누락했음을 확인 할 수 있다. 이런방법으로 놓친부분을 찾아 해결한다.

모두 해결됨

13. CONTROL BOARD 실크스크린 text 쓰기

    13-1. text설정하기

아래와 같은 순으로 클릭하면서 변경한다.

    13-1. text 쓰기

상단에 입력한다.

엔터 - 마우스우클릭 - Done , 마우스 드레그드롭으로 적당한 위치로 옮긴다.

16. Silkscreen Ref 정렬시키기.

    16-1. color 설정

Silkscreen Top만 보이도록 설정

text만 선택되도록 필터링

    16-2. 각도설정 (모든 REF를 0도로 설정한다.)

    16-3. 글자크기 설정

드레그로 변경하는데, 위에 만든 Silk데이터 CONTORL BOARD는 포함하지 말아야 한다. 아니면 함께 변경된다.

    16-4. 마우스 드레그 드롭으로 적당한 위치에 배치

반드시 Pin위에 겹치거나 다른 Silkscreen top에 침범하지 않도록 적당한 자리에 배치한다.



15. DRILL 테이블 뽑기



아래에 Drill table을 배치한다.

13.  .drl 파일 뽑기

이러한 파일이 생성됨

<YOUTUBE 동영상으로 보기>

www.youtube.com/watch?v=xUSxrSoY0Ck







============== 마지막 결과물 제출에 관한 자료는 아래 링크 참조 =============



ansan-survivor.tistory.com/277?category=384544

<전자캐드기능사> 2020년 공개문제 3회차 신유형 CONTROL BOARD, PCB Gerber파일 생성하기, 결과물 제출



17.2버전으로 만드는 방법은 전자책으로만 있다.

https://ansan-survivor.tistory.com/461

<전자캐드기능사> 2021년 전자캐드기능사 실기 OrCAD 17.2버전 전자책 출간 (변경된 신유형)
