OrCAD Capture에서 회로도를 그릴때 미리 특성값을 넣어서 신호의 무결성 시뮬레이션을 할 수 있다.

PCB를 제작하기전에 Logic회로에서 어떤 특성값에따라 신호가 어떻게 나오는지 미리 확인할 수 있다.

아래와 같이 USB D+ 신호가 IC의 D+ receiver로 잘 들어가는지 시뮬레이션을 할 것이다.

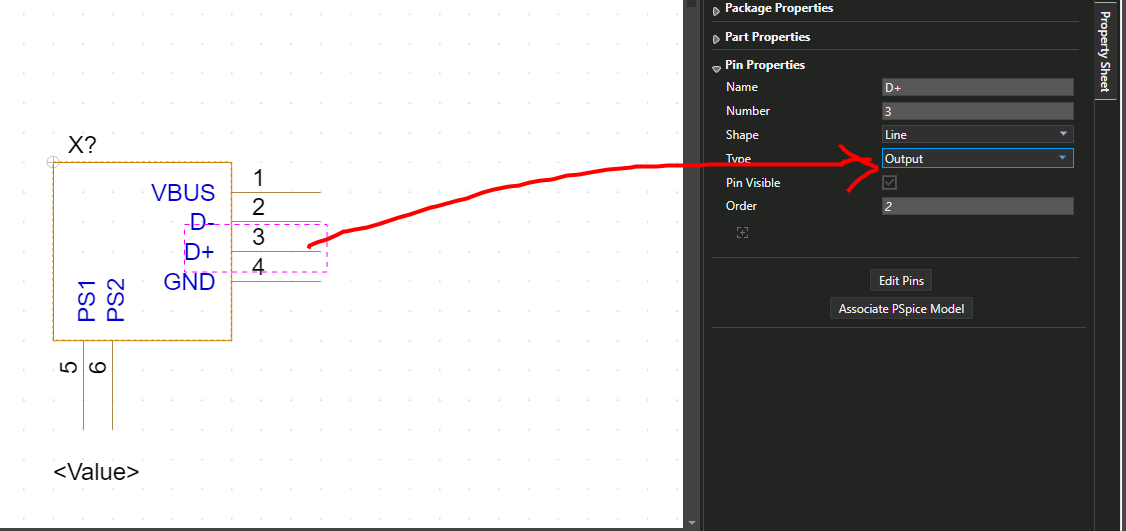

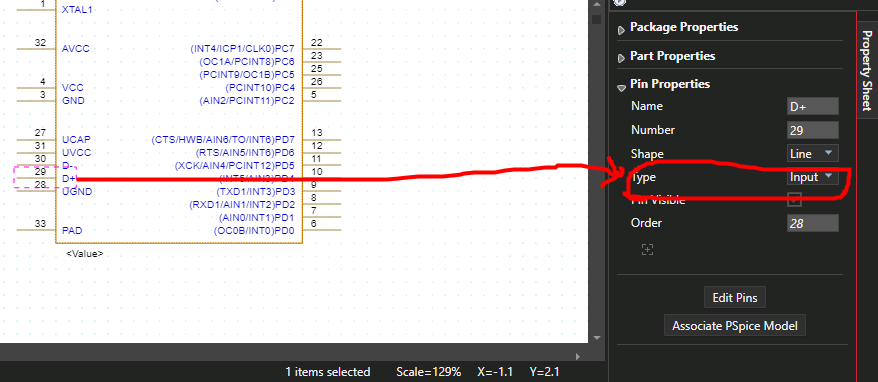

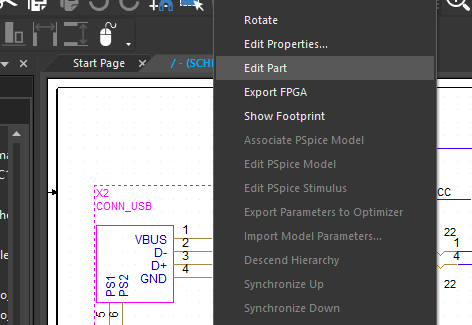

그러기 위해서 우선 모두 Part Edit를 통해 passive로 되어있는 핀 type을 output, input으로 바꿔준다.



1. 핀에 SI 모델 부여

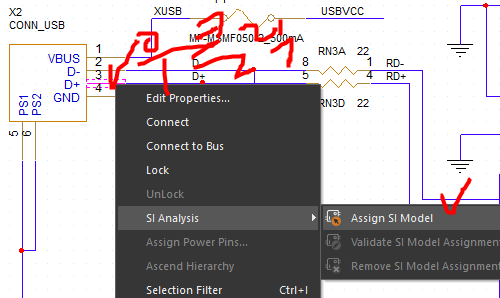

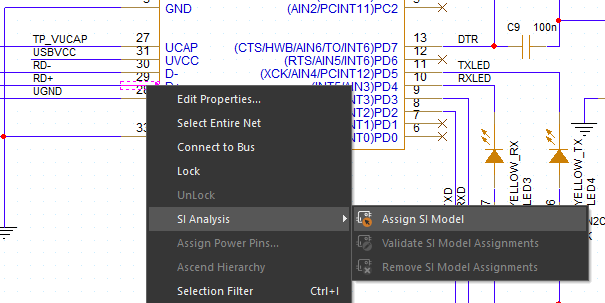

    Sender핀만 클릭 - 마우스우클릭 - SI Analysis - Assign SI Model

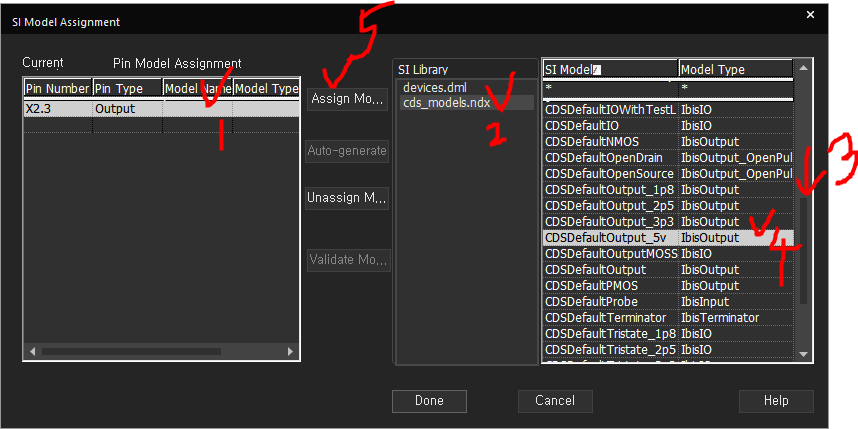

2. 아래와 같은 순으로 X2의 3번핀에 SI Model을 부여

   (Cadence에서 제공하는 5V짜리 output 모델을 부여했다)

부여를 하면 뒤에 이렇게 뜨게된다.

3. 전송선상에 있는 저항에도 SI모델을 부여해준다.

    마우스우클릭 - SI Analysis - Assign SI Model

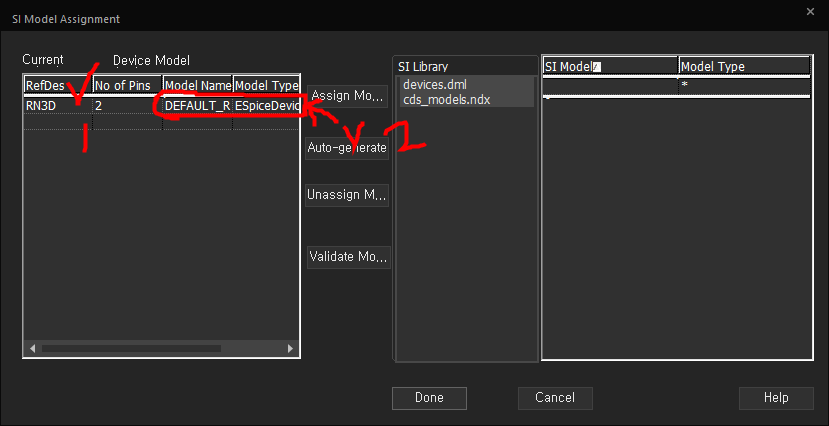

Auto-generate를 눌러서 Spice모델을 자동으로 생성하도록 한다.

4. 마지막 Receiver에게도 SI Model을 넣어준다.

    마우스우클릭 - SI Analysis - Assign SI Model

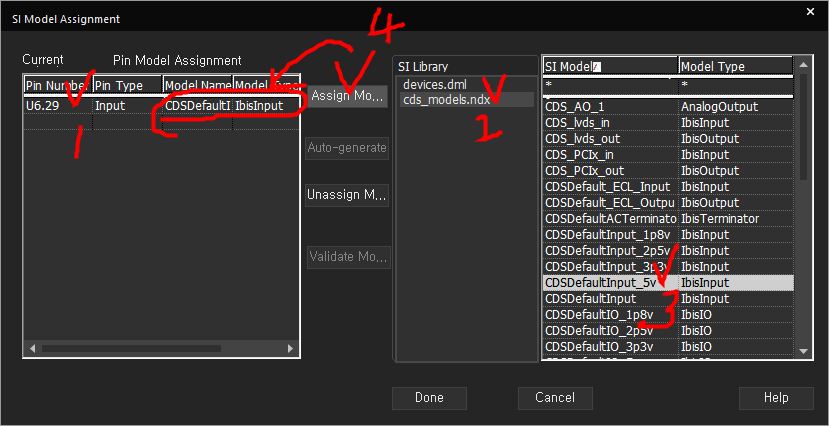

    아래와 같은 순으로 U6의 29번핀에 Input 관련 SI Model을 부여

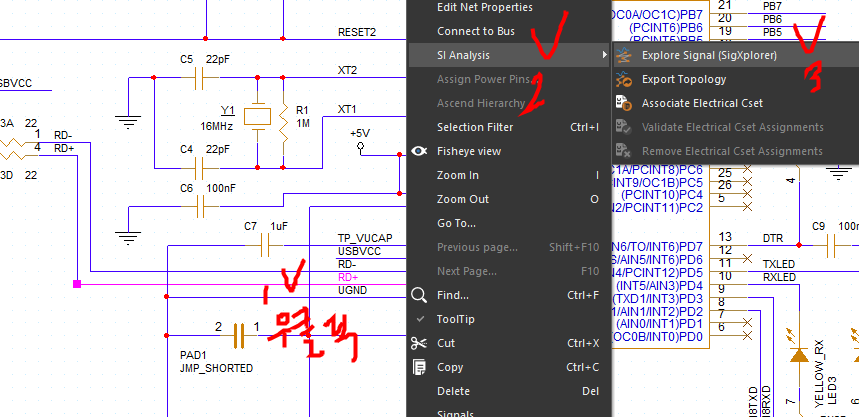

5. 해당 Net에서 Explore Signal  프로그램을 연동시켜 실행시킨다.

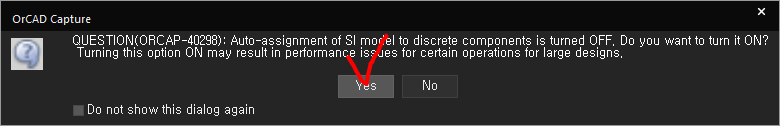

SI model auto-assign기능이 꺼져있다는데, yes를 눌러서 켜면 된다. (이런 창이 뜬다면)
라이센스 선택창이 뜨면 OrCAD Capture에서 OK한다.

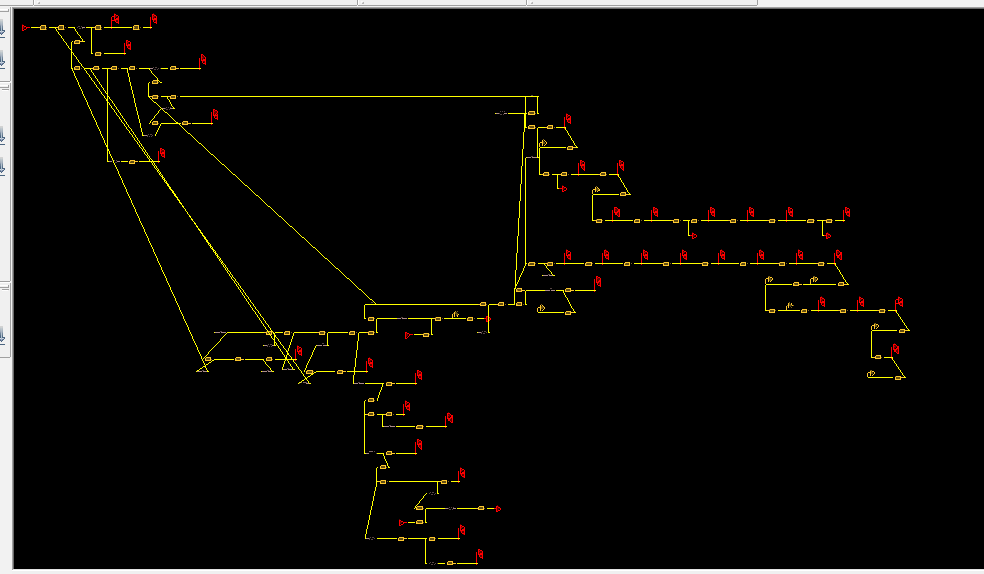

(17.4버전의 버그인지는 모르겠지만, Topology가 해당 Pin pair만 나온게 아니고 전부다 나왔다;;)

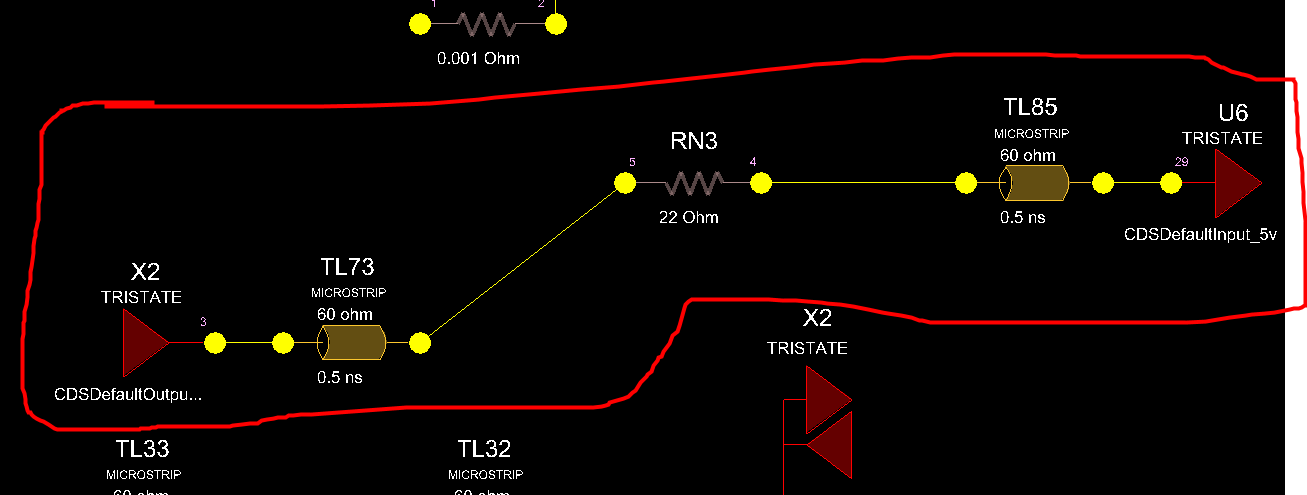

내가 설정한 부분은 여기에 있다.

이 부분을 빼고 나머지를 다 지웠다..

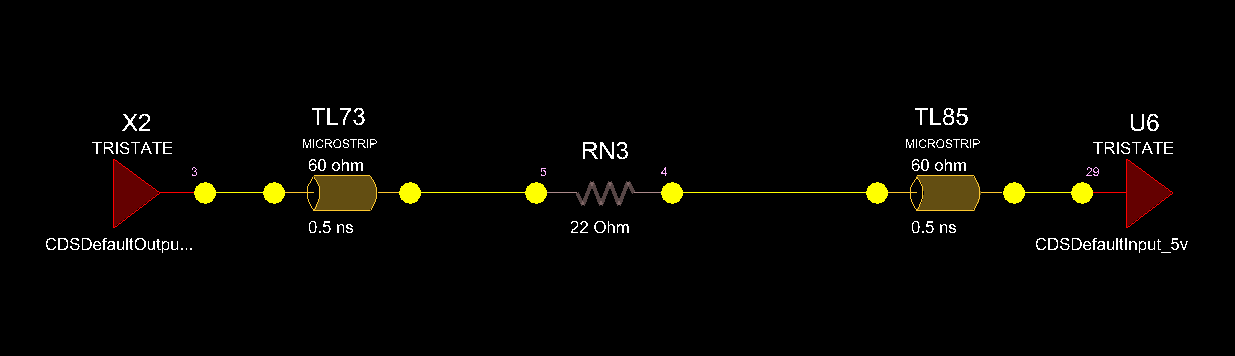

다 지우고 이 토폴로지만 정리

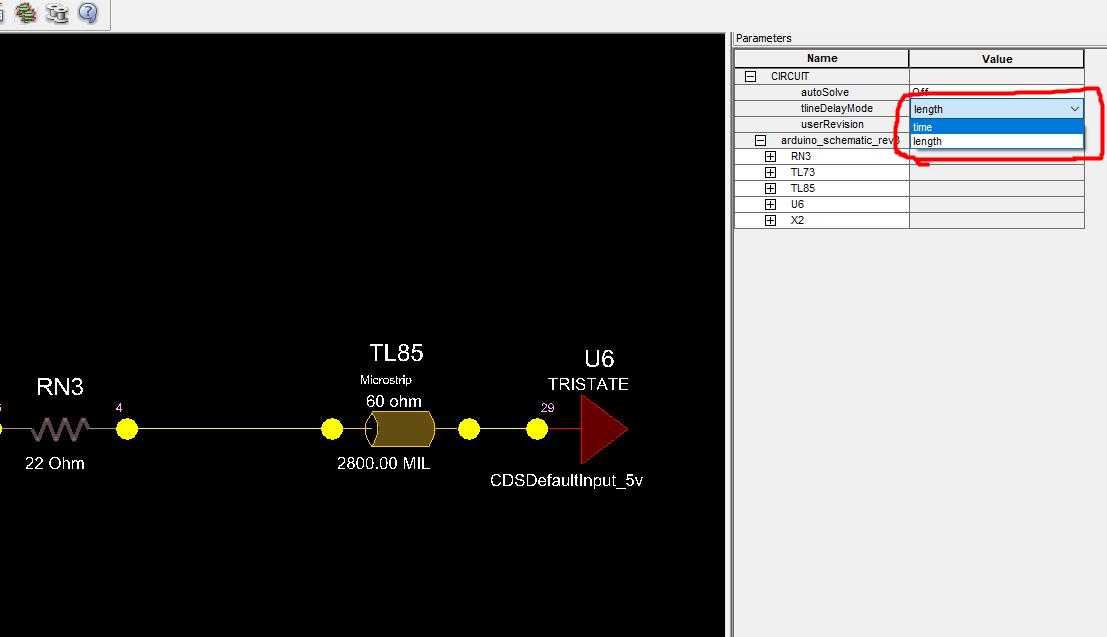

6. 보고자 하는 관점을 선택할 수 있다.

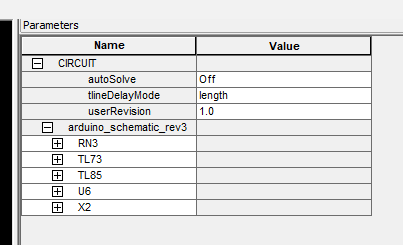

    여기에서는 PCB의 관점으로 보기위해 time대신, Length(길이)로 택했다.

length로 설정

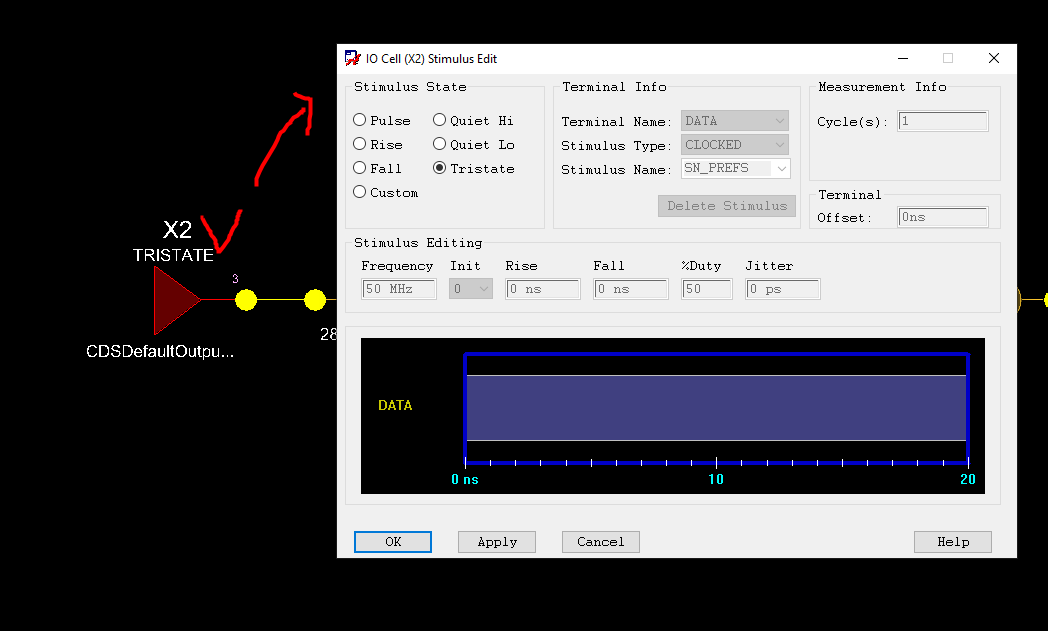

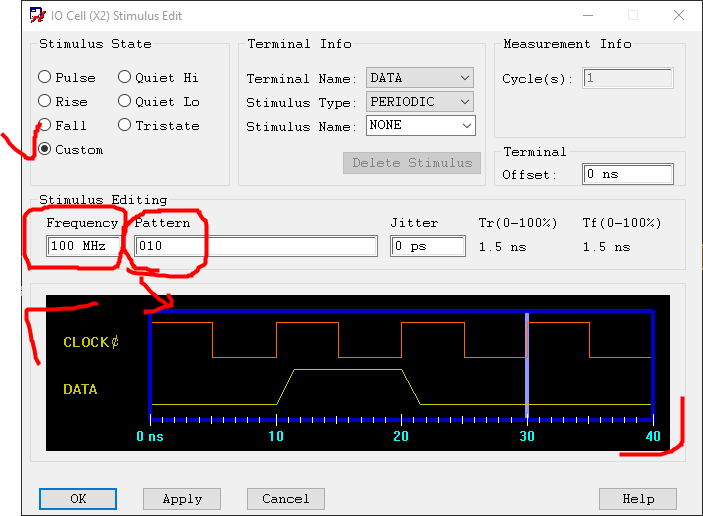

7. 이름부분을 클릭하면, 아래와 같이 Stimulus Edit 창이 뜬다.

8. Custom으로 변경 후 보내고자 하는 신호를 정한다.

   원하는 주파수와 테스트 패턴을 정하면 아래와 같이 그래픽적으로 수정된다.

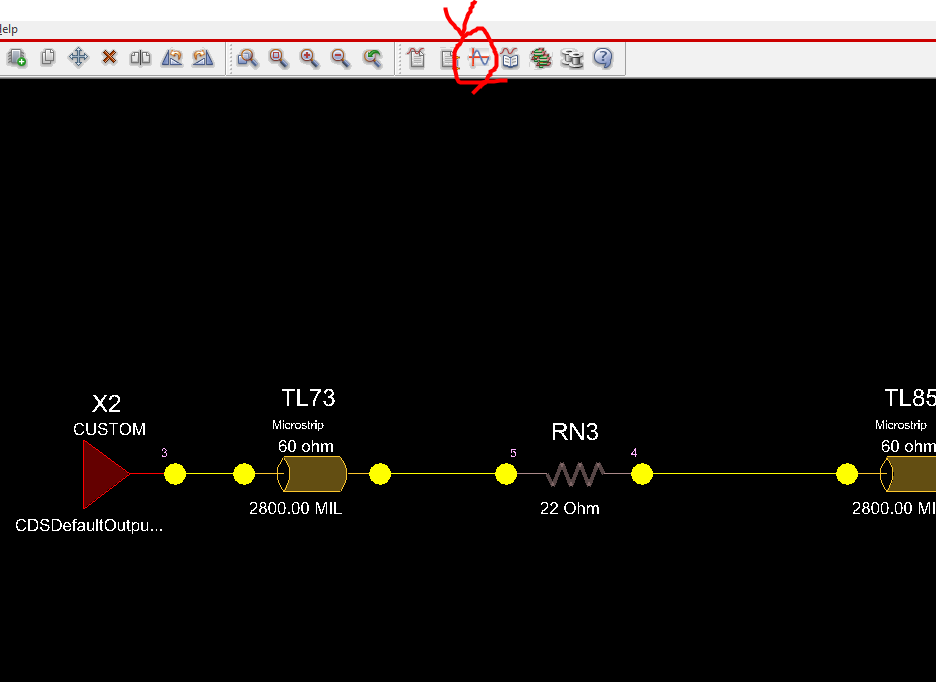

9. 시뮬레이션 시작 버튼



10. 시뮬레이션 결과

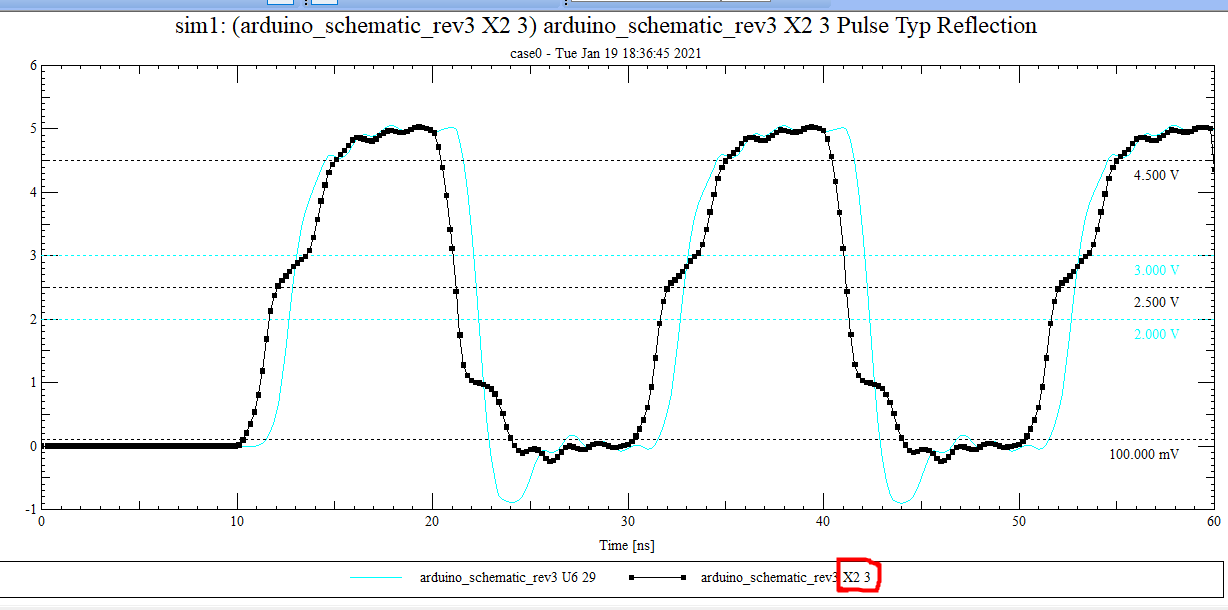

    X2의 3번핀, 즉 Sender에서 보낸 파형

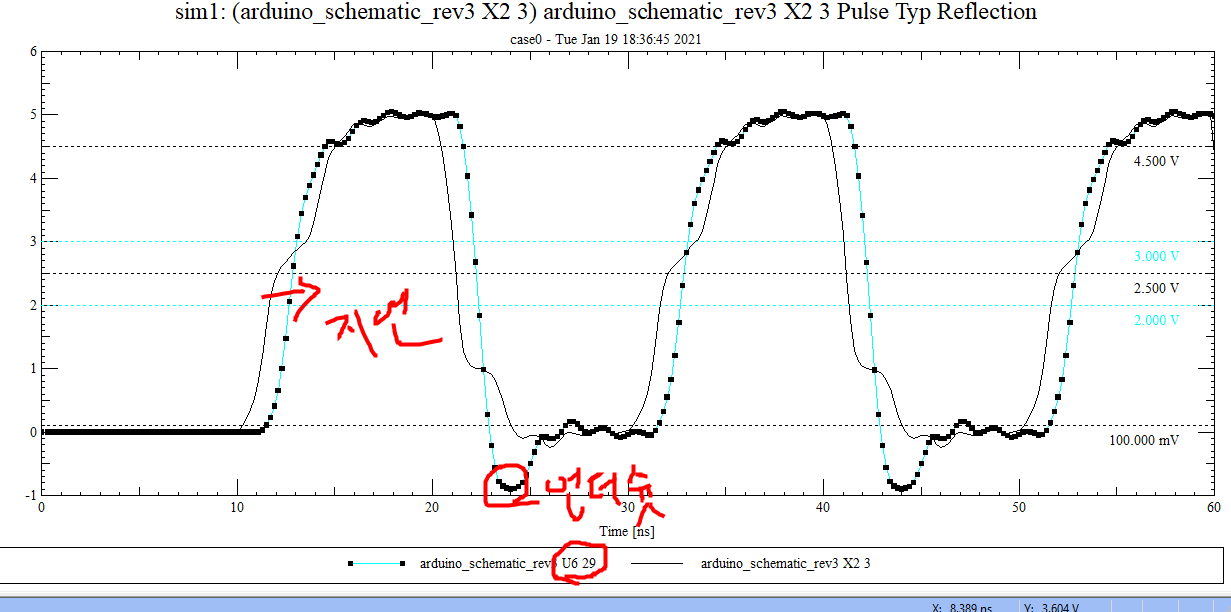

    U6의 29번핀, 즉 Receiver에서 받은 파형 (delay와 undershoot 까지 있다)

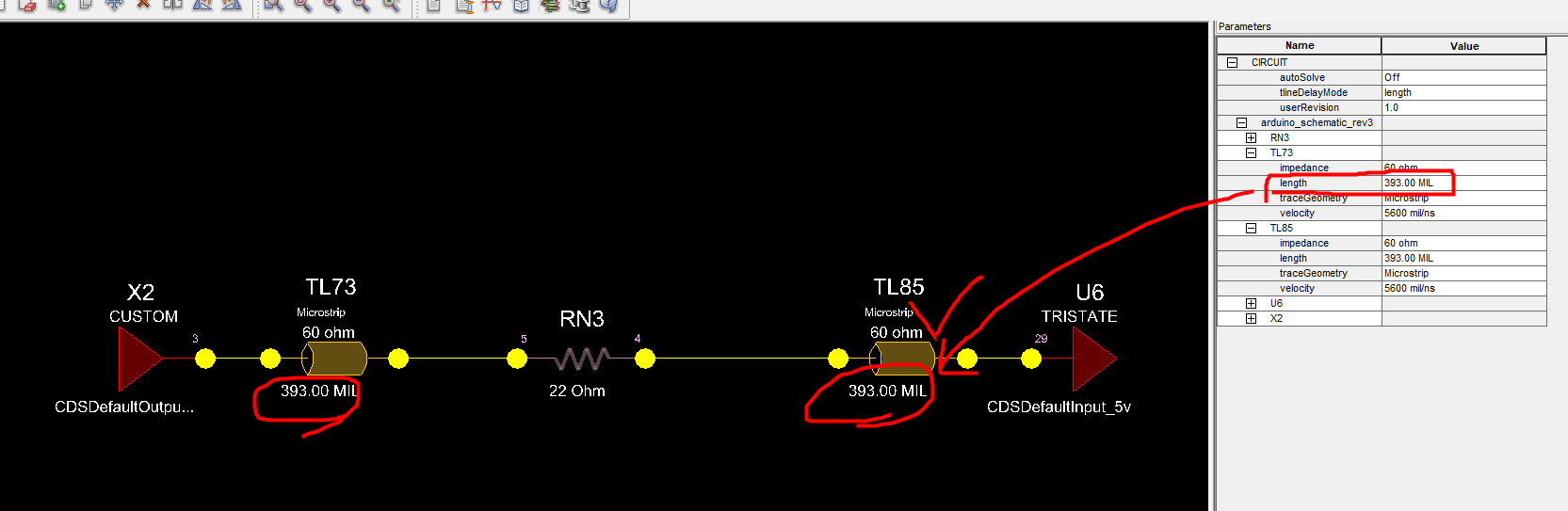

11. 길이를 짧게 수정하고 다시 시뮬레이션을 해보았다.

2800mil = 71.12mm 너무길다.. 고로 10mm = 393 mil 으로 바꿔보기

    수정 방법은 그냥 클릭하고 length 의 숫자만 변경시켜주면 된다.

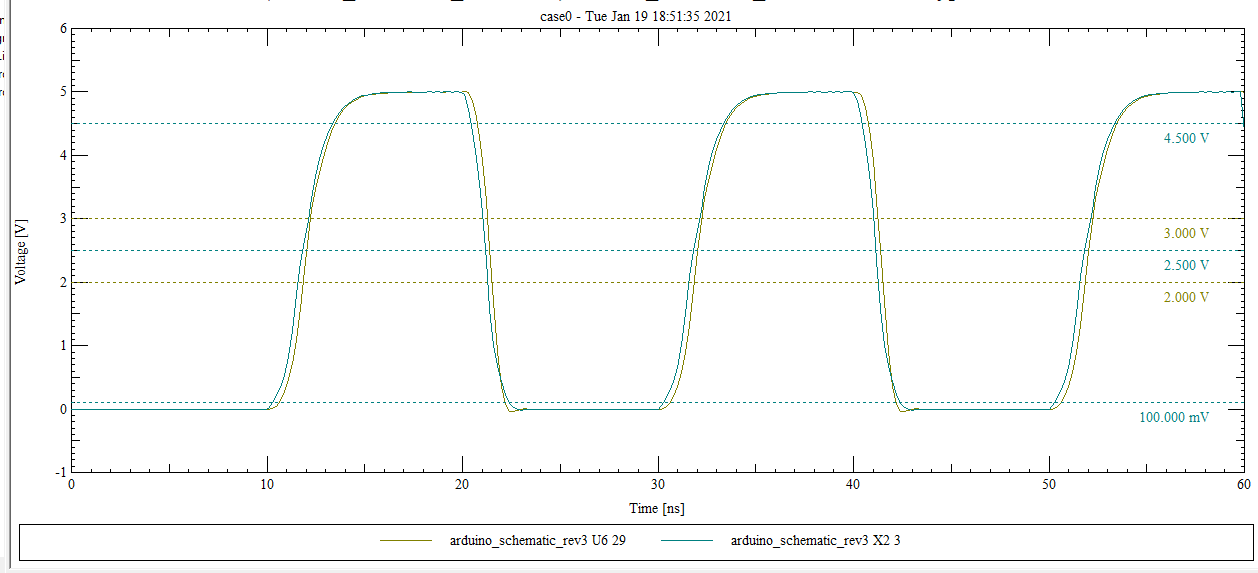

시뮬레이션 결과, 전송선로를 짧게 만들었더니 (당연히) Sender에서 보낸 신호가 Receiver에게 잘 전달 되었다.

이 기능을 이용해서, PCB를 설계하기전에 회로설계에서 전송선로의 Length를 얼마큼 할지 잘 고려해보면 좋을 것 같다.



<TIP>

SigXplor 는 기본적으로 mil단위로 세팅 되어있는데, 이를 mm를 기본으로 바꾸기 위해서는 env파일을 수정해야 한다.

ansan-survivor.tistory.com/216



[PCB Editor] OrCAD / Allegro PCB Editor 환경설정(user preference) / 단축키 만들기.

Allegro PCB Editor에는 ENV파일이 있다. 이 파일은 유저가 사용하는 작업환경 정보를 담고 있다. 이 ENV파일은 3종류로 나눠질 수 있는데, Global ENV파일 : 설치시 자동으로 생기는 Default 환경설정 파일 SI

ansan-survivor.tistory.com

env 환경설정 하는 방법은 위 링크 참고 바란다. 그리고 env파일을 열고 아래 한줄만 추가하면 된다.

여기서 mm단위를 기본으로하고, 숫자 2는 소수점 자리수 이다.

set SIGXP_ALTERNATE_UNITS "millimeters 2"
