이 기능은 Allegro PCB Designer이상의 옵션이 있어야 사용가능하다. (OrCAD Professional 라이센스로 사용 불가)
회로 설계에 대한 도면이 없고, Netlist도 없을 때 PCB상에서 Net를 수정할 필요가 있을 때, 아래와 같이 Net를 변경할 수 있다.

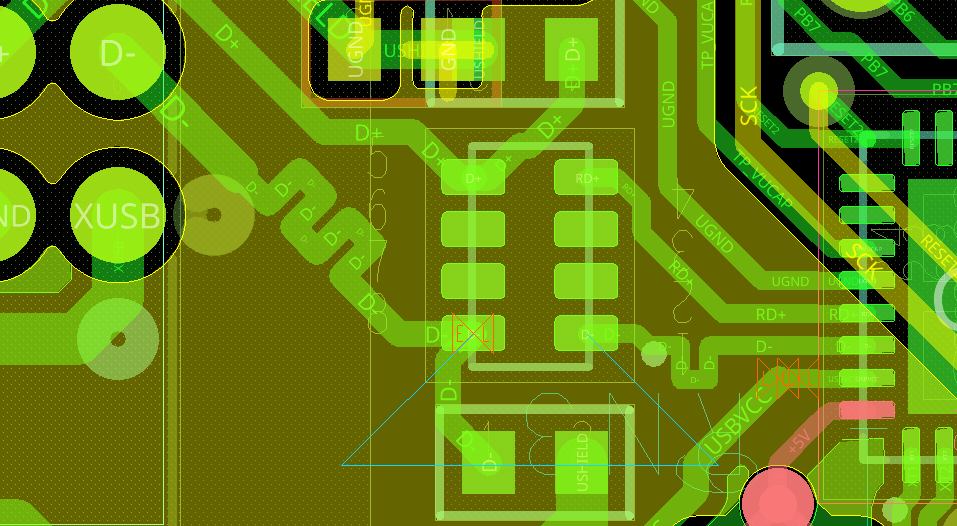

이 테스트에서 D- 네트와 RD- 네트를 하나로 통합하여 D- 라는 이름으로 모두 바꿔줄 것이다.

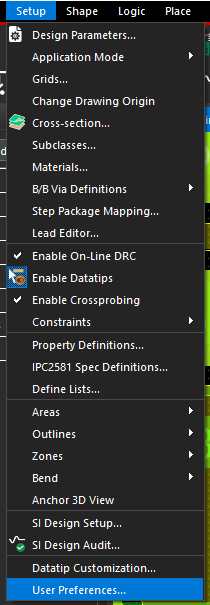

1. PCB상에서 임의로 Net를 변경하려고 할때 아래와 같이 Preference를 변경해야 한다.
Logic - logic_edit_enabled 활성화
2. Logic - Net logic
그러면 우측 Options창이 아래와 같이 활성화가 된다.
3. Net 제거 및 할당
RD- 네트를 찾아서 제거한다. (여기에는 현재 PCB상에 있는 모든 Net가 표시된다.)
4. 원하는 Net를 할당한다. 여기서 D- 네트를 할당할 것이다.
Net를 할당하기 위해서는 Dummy Pin으로 변한 아래 핀들에게 D- 네트를 할당해야 한다.
그러면 자동으로 연결된 cline도 D-으로 할당이 된다.
(결과) 모두 D-라는 Net로 바뀌었다.
