이 기능은 OrCAD Professional 이상 또는 Allegro 라이센스에서 가능하다.
Differntial Pair에 대해서 아래 참고
PCB Differential Pair에 관하여
실제 PCB의 고속 신호선(USB, CAN통신 등)에 다음과 같이 Differential Pair의 Pattern을 볼 수 있을 것이다. 목적은 고속으로 신호가 전송될 때, 외부 노이즈에 강한 신호전달을 하기 위함이다. 아래 그림
ansan-survivor.tistory.com
[PCB Editor] OrCAD PCB Differential pair CM Rule설정
https://www.parallel-systems.co.uk/pcbeditoradvanced_10netschedulingstatic/ PCBEditorAdvanced_10NetSchedulingStatic - Parallel Systems Net Scheduling: Differential Pair, Static Phase A new check for..
ansan-survivor.tistory.com
Differential Pair의 가장 이상적인 배선은 Uncoupling 부분이 최소화 되며 Coupling이 된 상태로 처음부터 끝까지 배선되는 것이다.
무엇보다 중요한건 신호가 동시에 출발하여 동시에 도착해야 노이즈를 제거함으로 양단의 배선길이를 일치시켜야한다.
Dynamic Phase 를 이용하면 서로의 길이가 같은지 확인하고 튜닝이 가능하다.
아래 Differential 배선을 보면 윗부분이 좀더 길고, 아래부분이 좀 짧은 것은 한눈에 알 수 있다.
1. setup - constraints - electrical (CM Rule 설정)
2. Differential Pair 룰 모드 활성화
Analyze - Analysis Mode

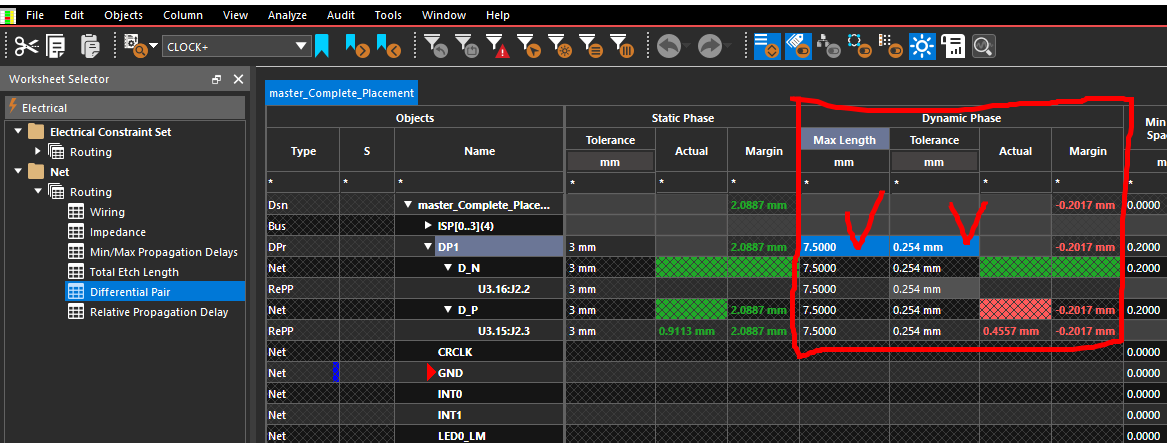

3. Dynamic Phase 값 입력
값을 입력하면, Differtial Pair로 묶인 Net에 할당된다.
아래와 같이 Tolerance 가 최소 0.254 내로 안들어와서 DRC발생했다.
4. Phase Tune으로 수정
Route - Phase Tune
길이가 짧은 부분을 튜닝하여 Tolerance 내로 들어오도록 만들었다.
(아래영상참고)
www.youtube.com/watch?v=CIus8Dxc29w
differential pair의 static phase사용방법은 아래 참고
https://ansan-survivor.tistory.com/805
[PCB Editor] OrCAD / Allegro PCB differential pair Static Phase Tolerance 사용하기 (디퍼렌셜 페어 길이 허용치 CM
Differential Pair을 설계할 때 제일 이상적인 것은 양단의 길이가 완전히 일치하는 것인데, 어쩔 수 없이 이를 지킬 수 없을 때 Tolerance (허용치)를 두어야 할 것이다. 이를 Constratint Manager Rule으로 지
ansan-survivor.tistory.com
(headup display기능을 사용하면 배선시 실시간으로 Rule match여부를 보여줌으로 좋다.)
