[PCB Editor] OrCAD PCB / Allegro PCB 부품 경계선 기준 나란히 배치하기 (dynamic alignment placement)

공간이 좁은 PCB 설계를 하다보면 배치를 최대한 효율적으로 해야할 경우가 있다.

이 경우에 부품을 최대한 따닥따닥 붙여서 배치를 해야 하는데, 프로그램상에서 정확히 경계선을 기준으로 배치를 해주는 기능이 있다.



1. Preference 설정

위 두개를 활성화 한다.

2. placement mode 실행, Find symbol 체크

3. 부품을 배치하면 보라색 guide 선이 생성이되고, 어느 경계선에 align이 되는지 보여준다.

   그러면 align되는 선을 보고 배치하면 된다.

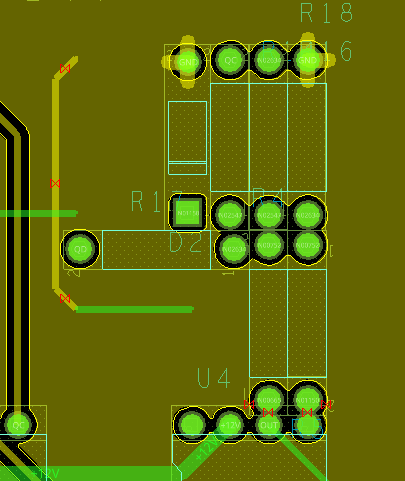

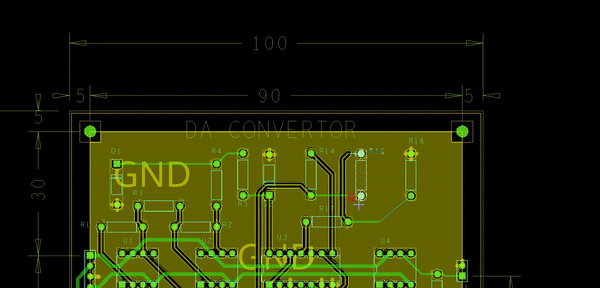

(결과)



해당 옵션은 화면상의 부품의 마우스 우클릭 on/off option으로 설정 가능하다.
