[PCB Editor] OrCAD PCB / Allegro PCB 부품 원형 배치하기

동일 소자를 원형으로 배치할 때

저 실크스크린 내부에 원형으로 Cap을 배치해본다.





1. Place - Manually으로 부품 하나 배치

부품하나를 배치함.



2.  Symbols 필터 활성화 - 해당소자 우클릭 - Copy



3. Polar옵션선택

    direction: cw(시계방향) , ccw(반시계방향)

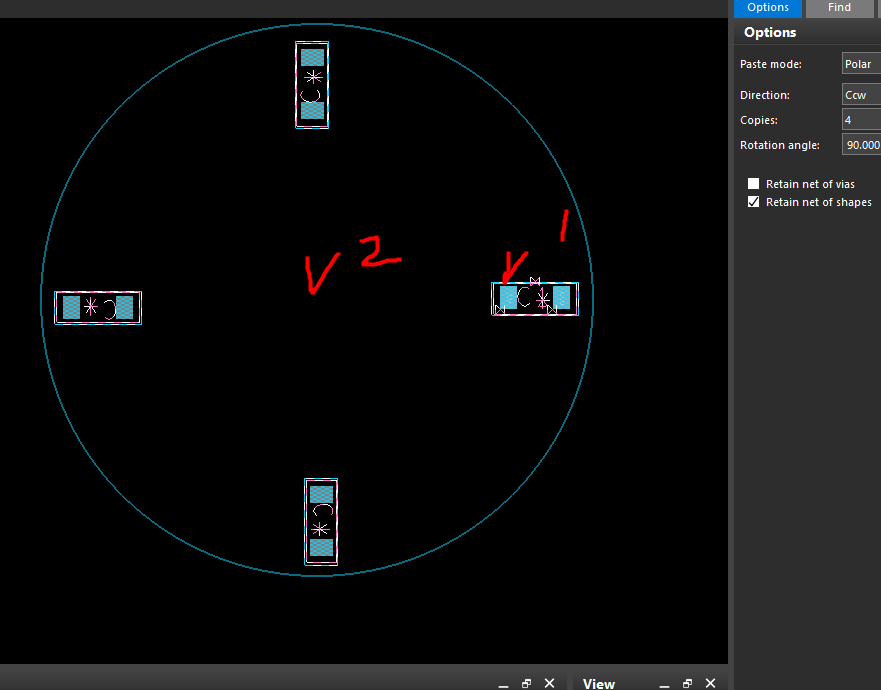

4. 복사하기

    복사 심볼선택 -> 중심점 클릭 (command 명령어도 가능 좌표로)



5. RefDes 할당하기

        netlist의 해당 풋프린트를 가진 소자를 선택하여 아래와 같이 하나씩 부여한다.

        (단 풋프린트가 다르면 SPMHGE-73 에러를 일으킨다)

풋프린트가 다를때 SPMHGE-73 발생

refdes가 할당 되어았다.









아래 영상 참고하여 제작

https://www.youtube.com/watch?v=wiSBcH3M0xM
