OrCAD PCB에서는 여러 방식의 접지 방법을 제공한다.
이는 padstack의 Anti pad값을 어떻게 설정하냐에 따라 Ground Plane과 Pin간의 거리가 정해진다.

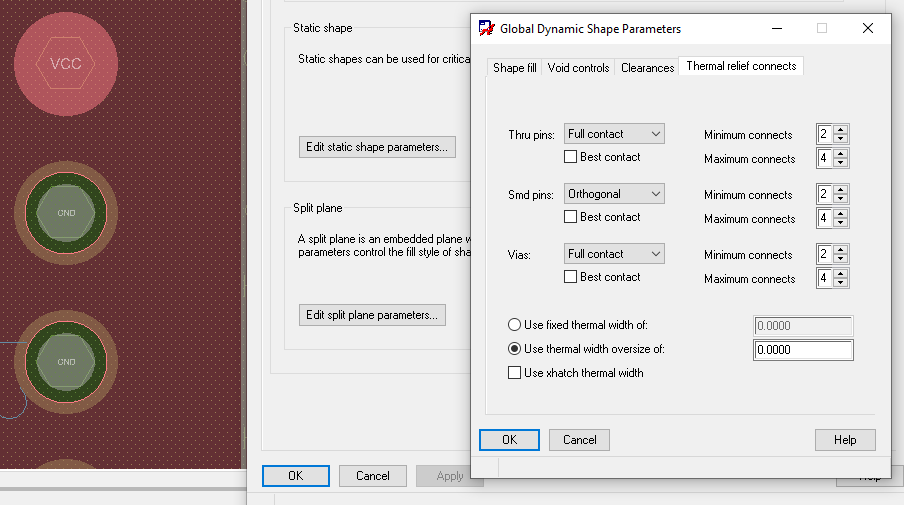

Global 설정으로 현재 설계중인 PCB의 모든 Anti-pad의 방식을 여러가지 방법으로 세팅할 수 있다.
1. 수직으로 연결
2. 대각선으로 연결
3. 통체로 연결 (일체화)
4. 8개의 통로로 연결
5. 연결 안함
이에 관한 자세한 사항은 아래 링크 참고.
https://ansan-survivor.tistory.com/132
[PADSTACK] Regular pad/Thermal Pad/Anti Pad 에 관한 설명
OrCAD에서 제공하는 pad만들 때쓰는 툴인 Padstack에는 다음과 같은 pad메뉴가 있다. 그림먼저 보자면, 가장 위에 Soldermask는 일반적인 PCB기판의 초록색으로 덮힌 부분 가장 외곽에 씌여진 필름이다.
ansan-survivor.tistory.com
그런데 전체 설정(global setting)말고 일부 패드만 다른 연결 방식으로 변경하고자 할때는 아래와 같이 한다.
1. Find에서 Pin만 선택하도록 함 - 마우스우클릭 - propertiy edit
2. Dyn_Thermal_Con_Type 을 클릭하여 우측으로 보냄

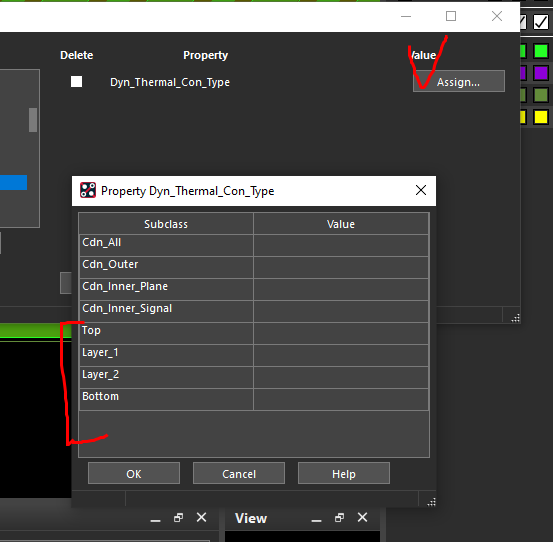

3. Assign을 클릭하면, Layer별로 Copper Plane에 연결하는 방식을 개별로 정할 수 있다.
4. Value값을 선택해 각 레이별 다른 연결방식을 적용해보았다.
(결과)
각 레이어 별로 다른 연결 방식으로 연결되었다.
TOP
IN1
IN2
BOTTOM
(참고 영상)
https://www.youtube.com/watch?v=D5P3KkjxH2k
특정 하나의 핀 (패드) 만 다른 방식으로 연결 하고 싶은 경우 아래 참고.
https://ansan-survivor.tistory.com/1014
[PCB Editor] OrCAD / Allegro PCB 특정 핀의 Copper Plane에 Full contact 시키기 (GND 일부 핀 full contact 시키기)
