[PCB Editor] OrCAD / Allegro PCB 배선을 자동으로 곡선으로 변경 (auto interactive convert corner 사용하기)

* 이 기능은 Allegro PCB 라이센스 이상 사용가능하다. (OrCAD Professional 이하 라이센스 사용불가)



각진 배선을 자동으로 곡선으로 변경시켜주는 기능이 있다.

고속의 PCB를 배선한다면 이 기능이 유용하게 쓰일 수 있다.

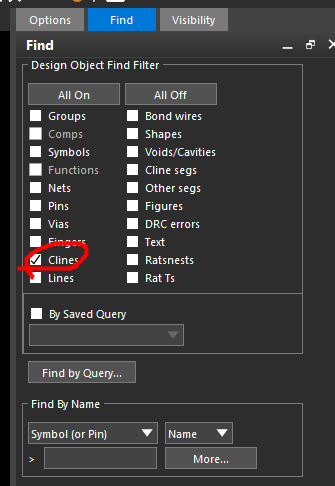

1. Fine에서 Clines만 활성화



2. Route - Unsupported Prototypes - Auto-interactive Convert Corner

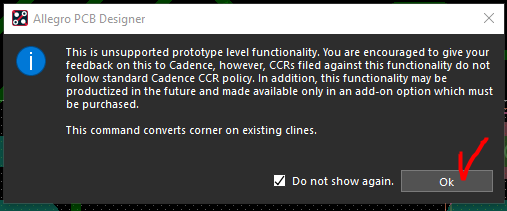

정식 기능이 아닌 프로토타입의 기능이라고 알려준다.

3. 옵션을 선택하고 마우스 드레그로 선택

(결과)

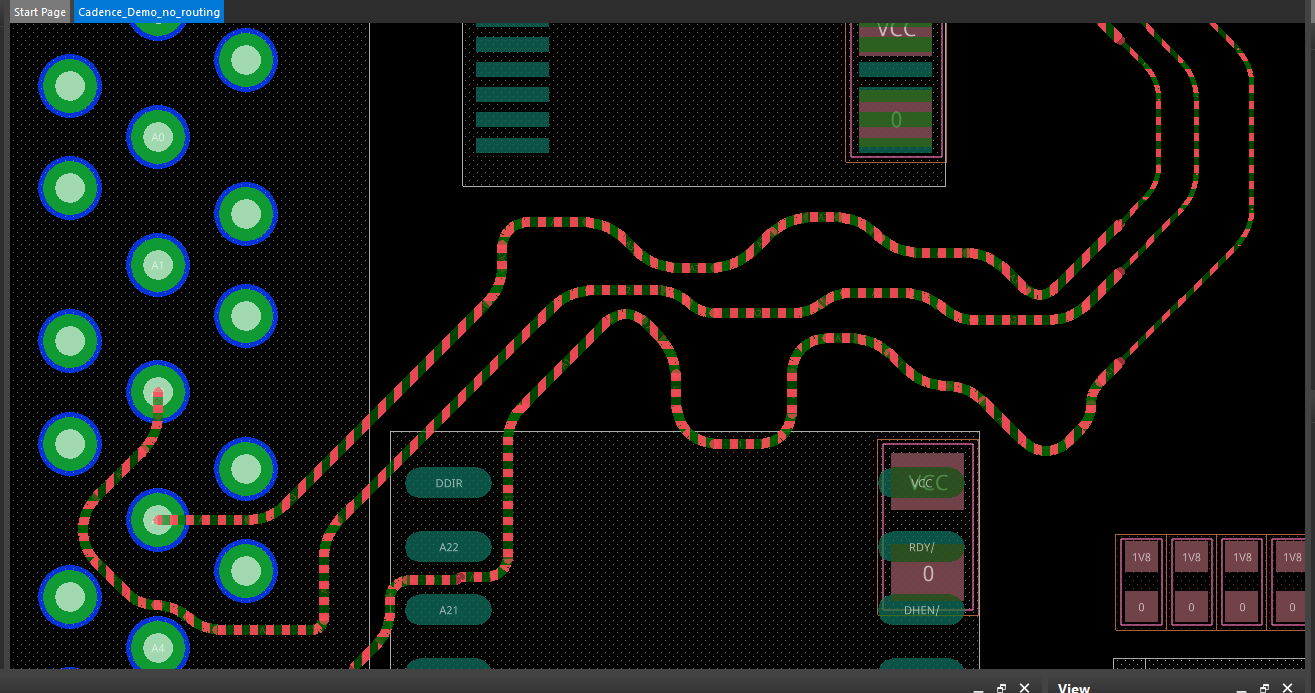

모든 각진 부분이 곡선으로 변경 되었다.

(옵션) Allow in Constraint area를 No로 하면 Constraint Area는 적용되지 않는다.

* Constraint Region Area 설정법은 아래 참고.

https://ansan-survivor.tistory.com/834

[PCB Editor] OrCAD / Allegro PCB Region설정하기 (특정 구역에 두께, 간격 등 Rule적용하기)







아래 영상을 참고하여 제작

https://www.youtube.com/watch?v=_F2nKVj8hk0
