[PCB Editor] OrCAD/Allegro PCB 두 배선간의 거리 측정하기 (check the route clearance)



1. Find 옵션에서 Cline segs 선택

2. check - constraints

OrCAD에서

Allegro에서

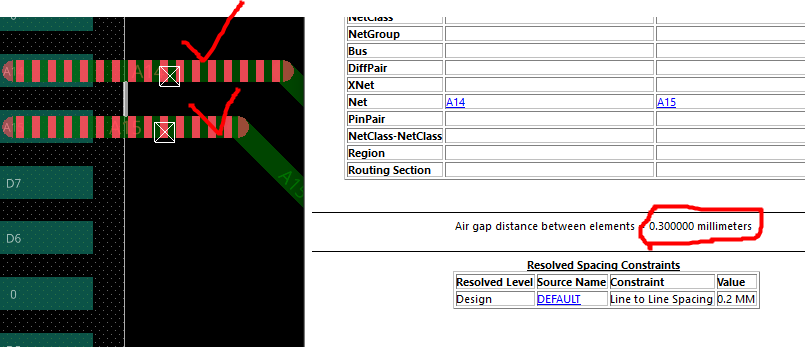

3. 측정하고자 하는 두 배선 선택 (수직거리가 측정된다)

두 배선간의 실제 거리가 나오고, 아래 Constraint걸어 놓은 값도 나온다.
