그래픽카드가 없는 경우에는 퍼포먼스 향상을 위해 설정을 해야 한다. (아래 참고)
https://ansan-survivor.tistory.com/655
[PCB Editor] OrCAD PCB / Allegro PCB 그래픽카드가 없는 경우 OpenGL 기능 끄기
그래픽카드가 없는 경우 PCB 레이아웃을 좀더 원활하게 돌리고 싶은경우 아래 기능을 끄고한다. 그래고 OrCAD PCB를 껐다가 켜야 적용이 된다. (해당 옵션을 켰을 때) (해당 옵션을 껐을 때)
ansan-survivor.tistory.com
<Net 이름 Display 관련>
그래픽카드가 있는 PC에서는 OpenGL 기능을 사용하여 기본적으로 투명도와 내부에 Net 이름을 표시해주는 기능을 지원하고 있다.
이 해당 항목의 display 유무 설정은 아래 설정에서 가능하다. (체크 유무에 따라 보여지고 숨기고 가능하다)
1. setup - design parameter
2. 하단 항목 체크박스 확인
(전부 체크 해제 했을 때)

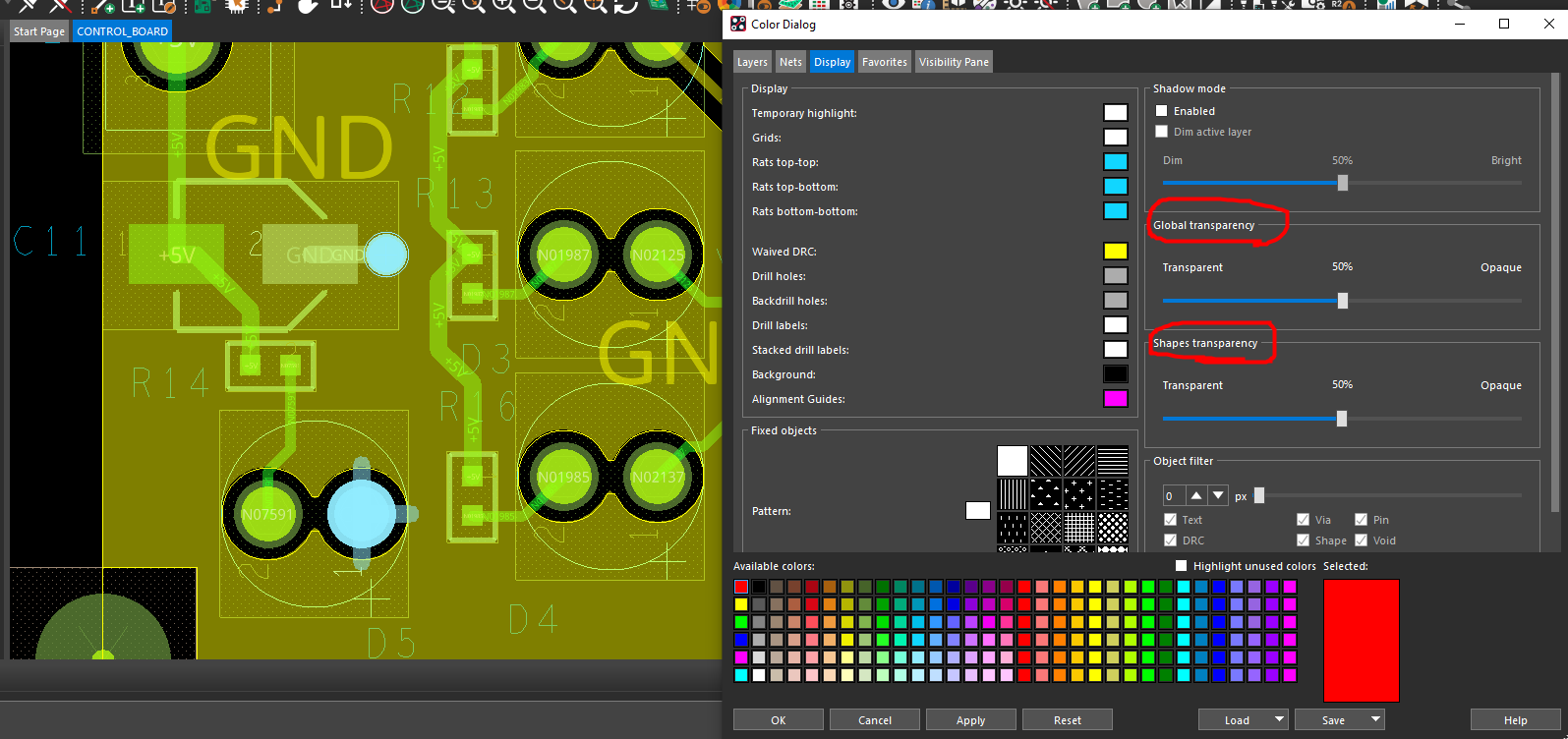

<Shape의 투명도 조절 관련>
* Global Transparency : Shape 제외 전체 투명도 조절
* Shapes Transparency : Shape만의 투명도 조절
(Global Transparency를 낮출 때)
(Shapes Transparency 을 낮출 때)
(영상 참고)
https://www.youtube.com/watch?v=llwgbQvyYkA
