OrCAD에서 수평을 표시할 때 기본으로 직선이 아닌 ㄷ자 모양으로 표현을 한다.
그런데 저런 모양이 거슬리는 사람들은 일직선으로 쭉 펼 수 있다.
1. Setup - Design Parameters
2. Display탭 - Ratsnest geometry를 "Straight" 변경

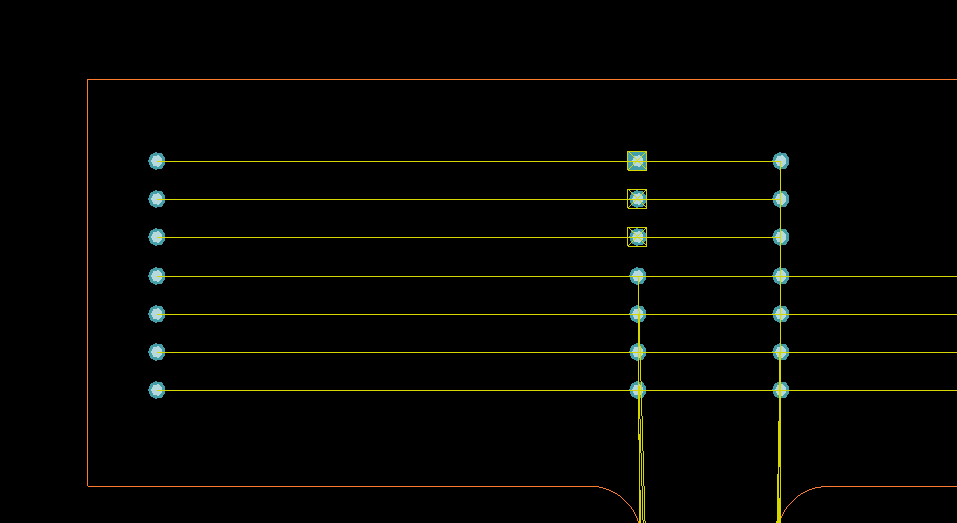

(결과)
Rats선에 대한 자세한 사항은 아래 참고
https://ansan-survivor.tistory.com/530
[PCB Editor] 복잡한 PCB 배치 및 배선 쉽게 가이드선(Rats Line) 조절하기
