PCB Editor 는 하위버전에서 작업했던것이 상위버전에서 열리지만, 상위버전에서 작업한 것을 하위버전에서 열 수 없다.
그러나 Capture는 둘다 가능하다.
고로 PCB Editor에서는 아래와 같이 한다.
이 예제는 가장 최신버전인 17.4버전에서 작업했던것을 17.2 버전에서 열려고 할때다.
그러나 17.2버전에서 작업한것을 16.6 버전으로 작업할 때도 이와 비슷하게 export 메뉴에 Down Rev Design이 있지만 변환되지 않는다. 아마 이러한 오류 메세지를 받을 것인데...
찾아보니 공식적으로 17.2에서 16.6으로 다운그레이드 지원이 안된다고 한다..
16.6은 32비트 OS에서 개발이 되었고, 17.2는 62비트에서 개발이 되어 교차가 어렵다고 한다. 또한 17.2버전에서는 많은 데이터베이스가 바뀌어서 16.6과 호환이 어렵다고 한다. 예를들어 16.6에서는 outline이라는 보드 외곽선을 사용하지만, 17.2버전에서는 design outline이라는 보드 외곽선을 사용한다. 17.2버전에서의 design outline은 단순한 외곽선이 아니라 Rigid-Flexible PCB를 설계할 때 layer stack-up을 나누는 기준외곽선이 되기도 한다. 16.6 버전에 없던 기능이 추가된것이다.
[OrCAD PCB Designer]
1. Export - More - Down Rev Design... 을 선택
2. 아래 2가지 사항이 17.2버전에서 영향을 미칠꺼라고 경고를 주는것이다. Save를 누른다.

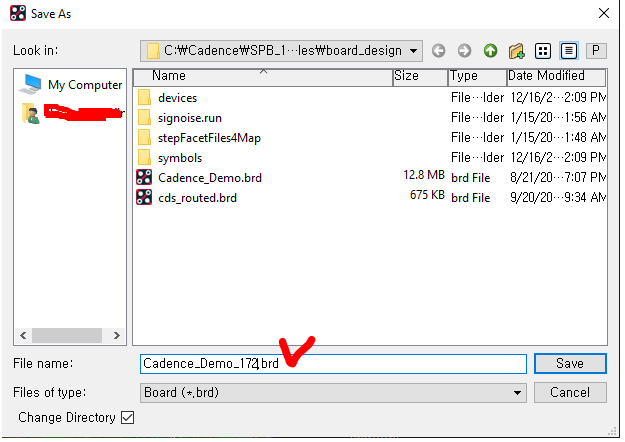

3. 만일을 위해 지금 파일은 백업으로 두고, 아래와 같이 이름바꿔서 저장하는 것을 추천한다. 그리고 17.2버전으로 열면,
실행될 것이다.
[Allegro PCB Designer] 는 메뉴바가 약간 다르다.
만약 매번 위 과정으로 저장하는게 귀찮으면 자동으로 세팅하는 방법이 있다. (아래 참고)
