앞서 설명했듯이 OrCAD PCB는 상위버전에서 하위버전을 열 수 있지만, 하위에서 상위로 열 수 없다.
(자세한 사항 아래 참고)
https://ansan-survivor.tistory.com/86
[PCB Editor] OrCAD/Allegro PCB Editor 버전 다운드레이드(version downgrade) 하기
PCB Editor 는 하위버전에서 작업했던것이 상위버전에서 열리지만, 상위버전에서 작업한 것을 하위버전에서 열 수 없다. 그러나 Capture는 둘다 가능하다. 고로 PCB Editor에서는 아래와 같이 한다. 이
ansan-survivor.tistory.com
반응형
그러나 17.4버전에서 17.2버전으로 사용하는 팀, 또는 하청업체와 데이터 교환을 용이하기 위해 아예 17.4에서 작업한 파일을 모두 17.2 database로 저장하는 세팅이 있다.
그렇게 되면 이제 17.4버전으로 작업을 해도, 자유롭게 17.2버전으로 열 수 있고 수정할 수 있다.

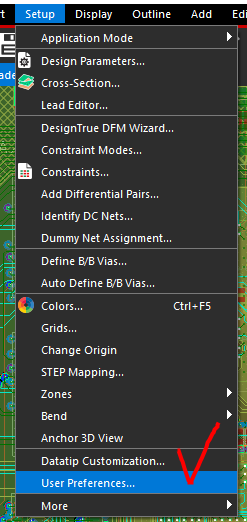

1. setup - user preferences
2. 아래 검색창에 "database" 쓰고, Search 클릭
3. 우측의 database_compatibility_mode를 17.2로 변경
4. OrCAD PCB 껐다가 켠다.
위 과정을 그대로 하면, 이제 17.4버전으로 작업하고 저장하면 17.2버전으로 열 수 있다.
