[PCB Editor] OrCAD / Allegro PCB Dynamic Shape fill Hatch(Xhatch) 채우기 스타일 종류, 넣는 방법

해당 메뉴로 들어가는 방법은 아래와 같다.

Shape - Global Dynamic parameters

Shape Fill에 여러 모양의 hatch를 선택할 수 있다.

https://www.parallel-systems.co.uk/wp-content/uploads/2020/02/Shape_Settings.pdf

모양을 선택하고, 값들을 이용해서 Hatch의 형태를 디테일하게 정할 수 있다.



1. Hatch 선택하기

    1-1. Shape - Global Dynamic Parameters

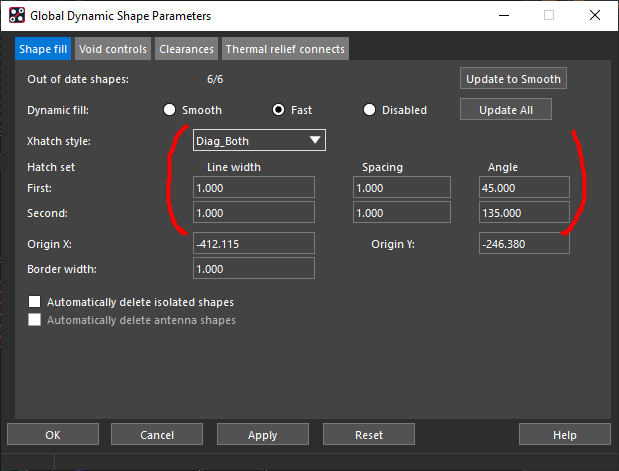

    1-2. Shape fill - Xhatch 스타일 선택 - Hatch의 이격거리, 각도 선택



2. Shape 생성하기

    2-1. Shape - Rectatngular

    2-2. Options 탭에서 Static 또는 Dynamic crosshatch를 선택 후 드레그해보기

(결과) Vertical 형상의 90도 각을 유지하고, 1mm씩 떨어져 있는 XHatch Shape이 생성되었다.

마우스 드레그



(다른 형상도 테스트)

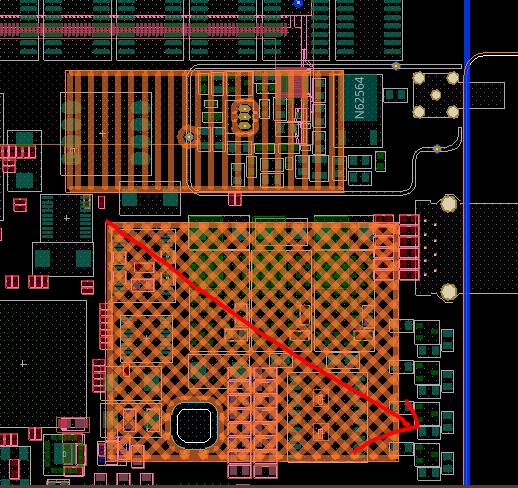

두개의 사선형 45도, 135도 hatch, 1mm 간격

드레그



위 방식으로 Shape에 Xhatch 형상을 넣고 싶으면 이렇게 하면 된다.











(아래 영상 참고)

https://www.youtube.com/watch?v=vGDrr_0UBiM
