[PCB Editor] OrCAD / Allegro PCB 고립된 Copper plane (island shape) 제거하기

설계를 마치고 Copper Plane을 Dynamic Shape으로 깔고나서 고립된 island shape들이 발생 할 수 있다.

이는 나중에 Capacitance의 역할을 하여 고속신호의 경우 주변 신호를 방해할 수 있다.

이를 제거하는 기능을 제공하고 있다.

island shape들, net와 연결되지 않고 떨어진 shape들

이를 한꺼번에 제거하는 방법은 아래와 같다.

1. Shape - Delete Islands

2. Options탭 - Delete all on layer 클릭

그러면 해당부가 제거되어 속성이 void로 변한 것을 볼 수 있다.

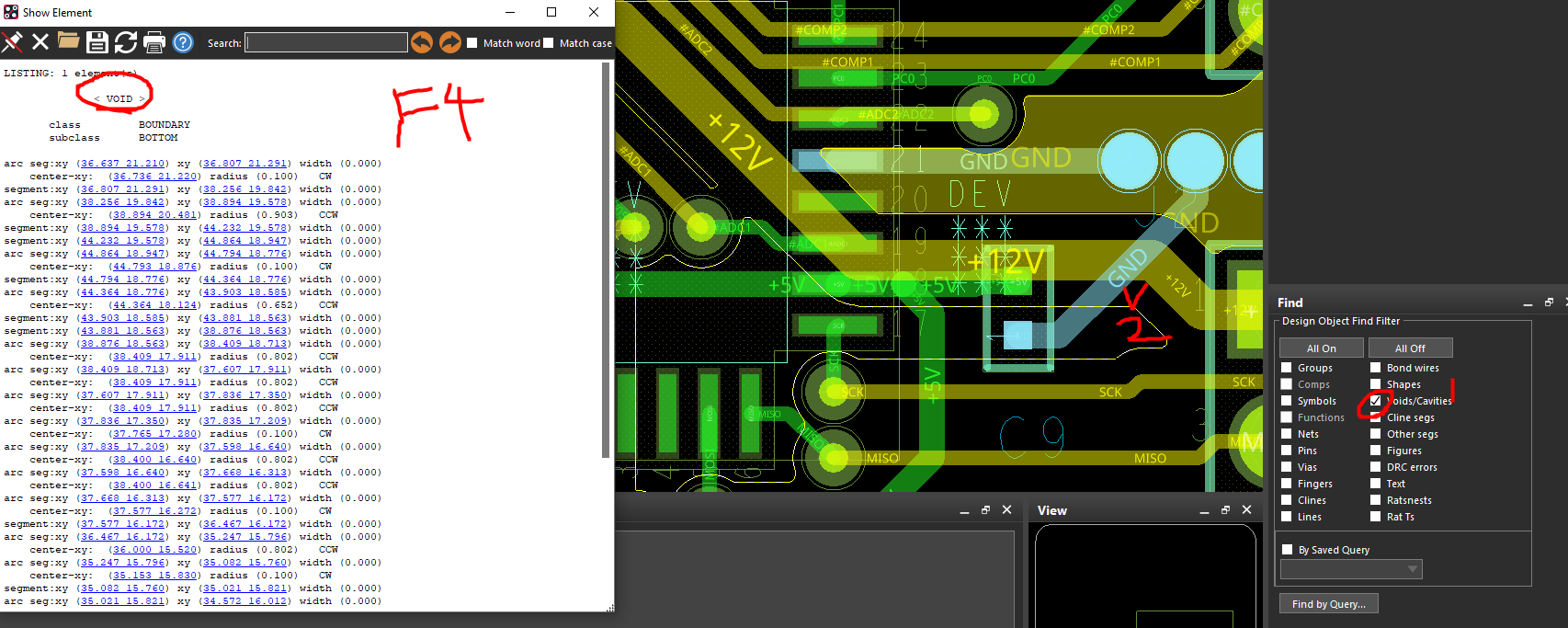

Find에 void로 설정해야 선택 가능. F4 속성보기 단축키







그런데 애초에 이런 번거로운 작업없이 아예생성이 안되게 만들 수 있다.



위 상태로 Dynamic Shape을 만들면 아래와 같다.

애초에 island shape이 생기지 않기 때문에 수동으로작업할 필요가 없다.

또한 수동으로 작업함으로 발생하는 Void Shape도 없다.





아래 옵션은, 이 island된 Shape의 면적이 얼마 이상되면 island가 되더라도 살려주는 옵션 또는 얼마 이하가 되면 제거해주는 옵션이다.  (단위 제곱 cm)

값이 크면 island되는 왠만한 shape은 다 지워진다.

값이 작으면 위와같이 0.001 sq cm 이상 되지 않으면 shape이 사라지지 않는다.
