[PCB Editor] OrCAD / Allegro PCB 배선, Via, Shape 복사 붙여넣기 (copy paste)

동일한 패턴이 반복될 때 복사 붙여넣기 기능을 활용하면 좋다.





아래와 같이 배선 (Cline)과 via가 반복되는 경우 복사 붙여넣기를 쓸 수 있다.





<배선, Via 복사 붙여넣기>



1. 복사하고자 하는 요소 Find로 선택

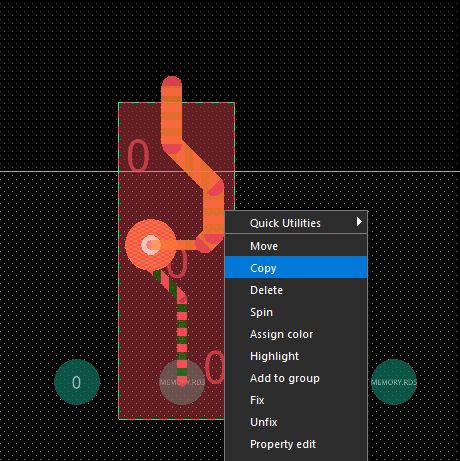

2. 해당 요소 드래그 후 copy



3. 필요한 부분에 하나씩 붙여넣기 하면 된다. (Net는 Pin의 정보를 보고 알아서 부여되므로 걱정할 필요 없다)



반응형



<Shape이 포함되어 있는 경우 복사 붙여넣기>



1. 복사하고자 하는 요소 Find로 선택

2. 해당 요소 드래그 후 copy

3. 아래 옵션이 중요하다.

    Retain net of vias 체크시, 복사하고자 하는 원본의 via의 net가 보존됨. (바뀌지 않음)

    Retain net of Shapes 체크시, 복사하고자 하는 원본의 shape의 net가 보존됨. (바뀌지 않음)

왼쪽은 체크 했을 때 => 처음에 복사한 via와 shape의 net가 유지됨.

오른쪽을 체크해제 했을 때 => Pin의 정보에 따라 dynamic하게 net가 변경됨. (shape은 연결된 곳을 몰라 dummy가 됨)



(tip, x, y 좌표를 이용해서 여러개를 한번에 배치가 가능하다)
