자세한 사항은 아래 영문 링크 보길 바란다.
https://www.raypcb.com/the-difference-and-role-of-pcb-paste-mask-and-solder-mask/
위 내용을 간단히 요약했다.
Soldermask란?
보통 PCB보드의 전체에 덮혀있는 마스크 (보통 초록색, 또는 다양한 색)
납땜을 할때 납이 pad자리에 잘 머무를 수 있도록 도와주는 마스크

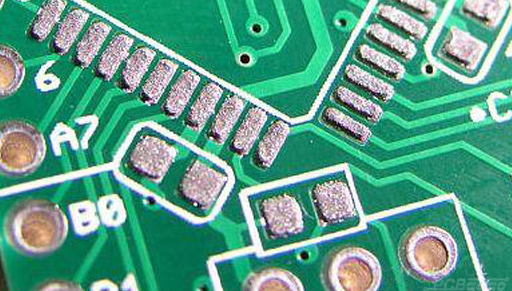

아래 사진을 보면 Pad또는 Via가 있는자리 빼고 나머지는 초록색으로 도포되어있다.
실제 부품을 납땜해보면 적정량의 납을 녹여주면, 납이 옆으로 번지지않고 해당 Pad자리에 고루 분배된다.
아래 사진은 Through-Hole, Via 자리를 제외하고 초록색으로 모조리 도포되어있다. 이 초록색이 모두 soldermask

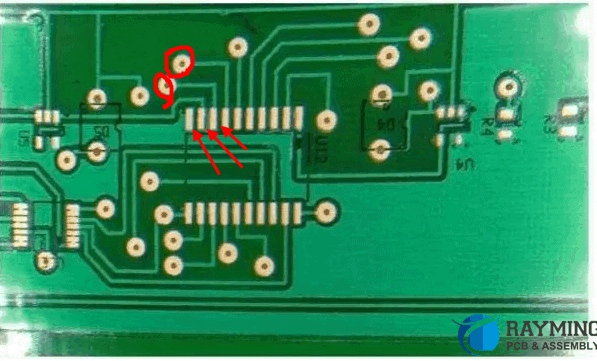

SMD패드의 사이사이를 보면 초록색으로 도포되어있다. 이 자리에는 납이 묻지 않도록 마스크를 씌어준것이다. (soldermask없이는 계속 solder-bridge가 발생하여 smd패드를 납땜하긴 힘들것이다)
보통 soldermask의 크기는 pad사이즈보다 0.15mm 크게 만듬
Pastemask란?
어렸을때 학교에서 미술시간에 아래와 같은 활동을 해보았을 것이다.
어떤 틀을 대고 그 부분을 칠하면 해당 부분만 그림이 그려진다. 저 그림틀을 영어로 Stencil 이라고 부른다.
아주 복잡한 MCU나 CPU 등... SMD타입같은경우, BGA타입의 경우 아래와 같이 엄청 작은 크기의 pad를 지닌다. 이를 사람의 손으로 납땜하는 것은.. 미친짓에 가깝다. 만약 가능하다면 생활의 달인에 출현할 것이다.
그래서 보통 장비를 이용해서 납땜을 한다.

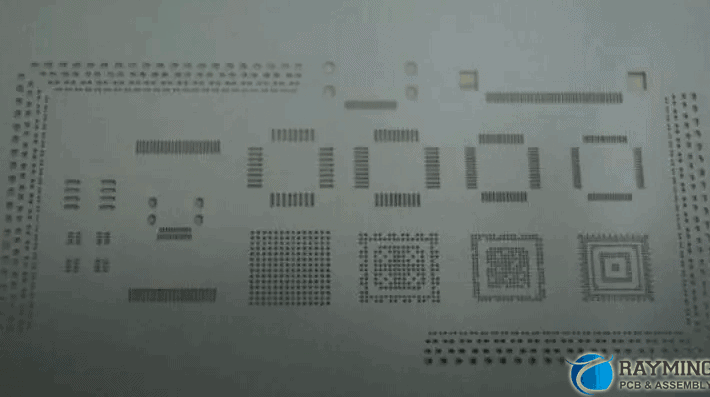

설계할 때 지정한 pastemask는 보통 왼쪽 그림처럼 stencil을 만든다고 보면 된다. stencil을 씌우고 그 위에 solder paste (치약같은..)를 도포하고 그 위에 쫙 뿌린다면 오른쪽 사진과 같이 pad위에만 paste가 묻게 될 것이다.

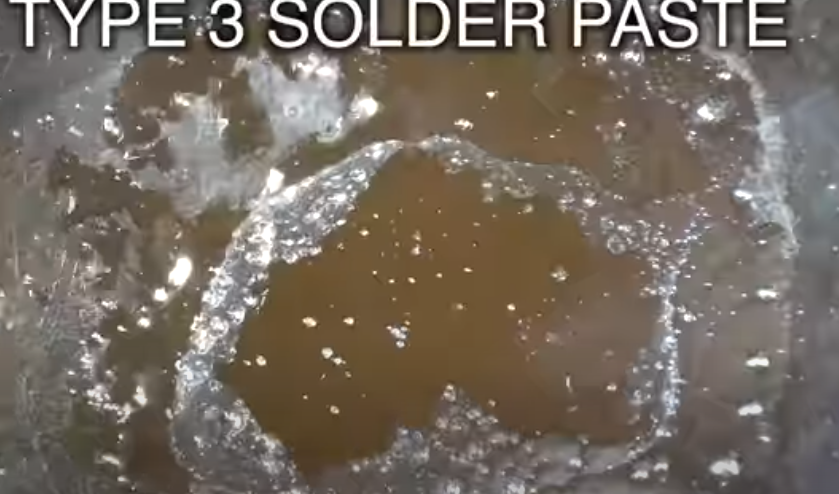

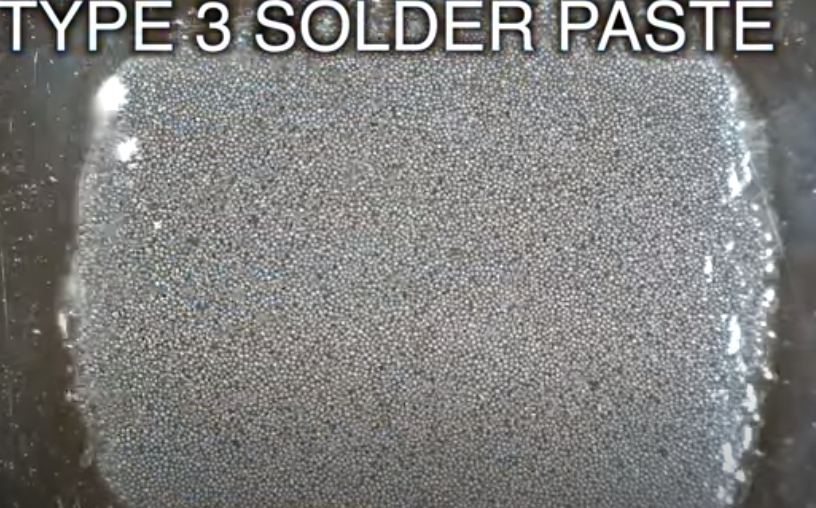

solder paste는 현미경으로 보면 미세한 납구슬?(solder ball)에 접착성분이 있는 형태이다. 이는 일정 온도이상 가해지면 Soldermask가 있는 부분을 피해서 녹아서 하나로 합쳐진다.
위 글을 읽어본 후 아래 영상을 보면 이제 pastemask가 뭔지 이해가 될 것이다.
https://www.youtube.com/watch?v=uSb1fgCMUug
