전기 전자 회로 무료 시뮬레이션 사이트 (free circuit simulation site)

아래 회로 시뮬레이션을 웹상으로 쉽게 해주는 사이트가 있어 공유한다.



http://www.falstad.com/circuit/circuitjs.html

http://www.falstad.com/circuit/circuitjs.html

각지점에서 전압파형이 시간도메인으로 보여지고, 전자의 이동방향도 보여준다.

배선 및 소자 배치는 마우스우클릭으로 가능하다.

오른쪽을 보면 해당 단축키도 제공한다. 예를들어 일반 wire배치는 w, 저항배치는 r, 캐패시터 배치는 c 이다.

반응형

아무값을 넣어서 decap을 시뮬레이션 해보았다.

그리고 transient를 흉내내기 위해 인위적인 스위치를 계속 열고 닫아 전자의 흐름을 시뮬레이션 해보았다.

출처: https://electronics.stackexchange.com/questions/370320/how-to-place-decoupling-capacitors-on-a-four-layer-board-for-through-hole-compon

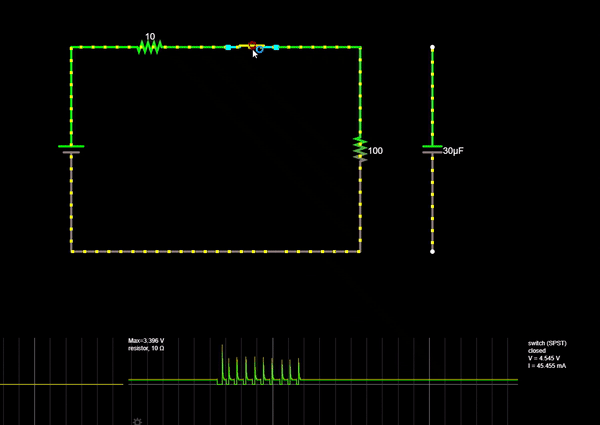

Transient가 되면 순간적으로 전류공급이 중단된다. (cap없을 때)

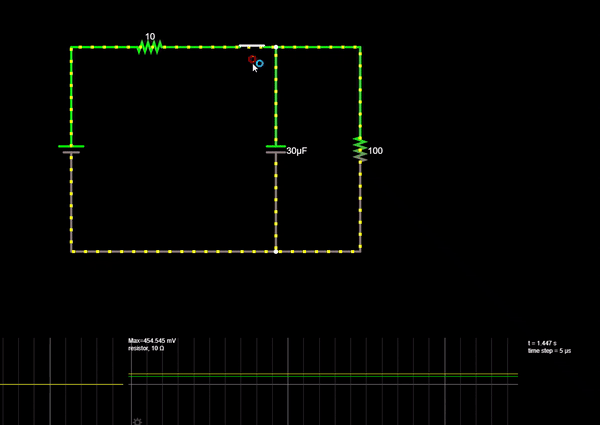

Transient상태에도 전류 공급이 중단되지 않고 임시적으로 흐르게 된다. (cap이 병렬로 있을 때)



해당 소자를 더블클릭하여 값을 변경 가능하다.
