보통 16.6버전 이하의 여러 버전을 설치하고 바꿀때 "Cadence Switch Release" 프로그램을 사용한다.

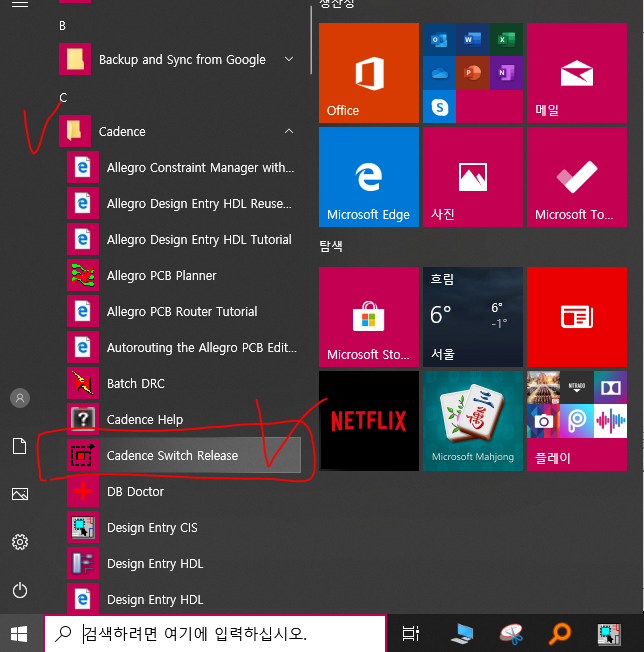

< 시작 - Cadence - Cadence Switch Release >

그럼 아래와 같이 설치한 버전들이 나오게 되어 구동시킬 버전을 선택하면 된다.



그러나 16.6 이상의 버전에서는 Switch Release프로그램을 구동할 필요가 없다.

아래의 작업만 수행하면 된다.

필자의 경우 OrCAD 16.6 / 17.2 / 17.4 를 설치했다.



그럼 아래와 같이 수동으로 환경변수를 바꿔준다.

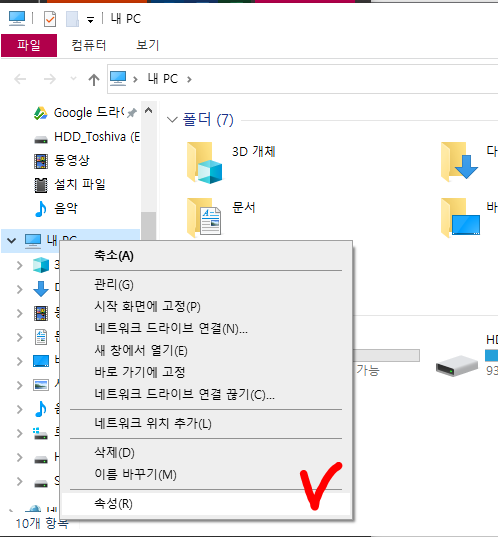

내컴퓨터 - 우마우스 클릭 - 속성

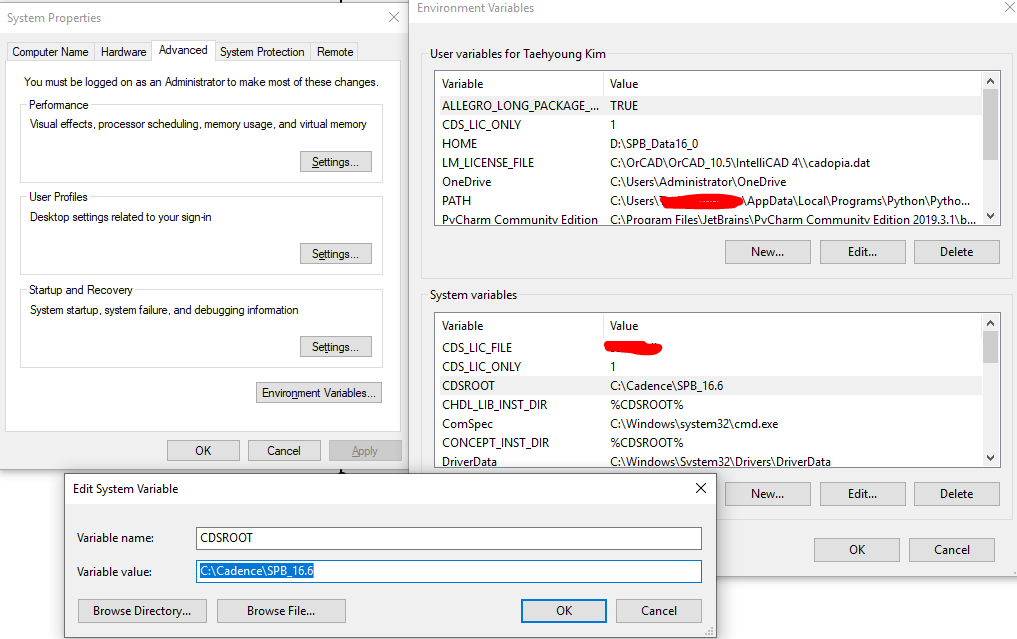

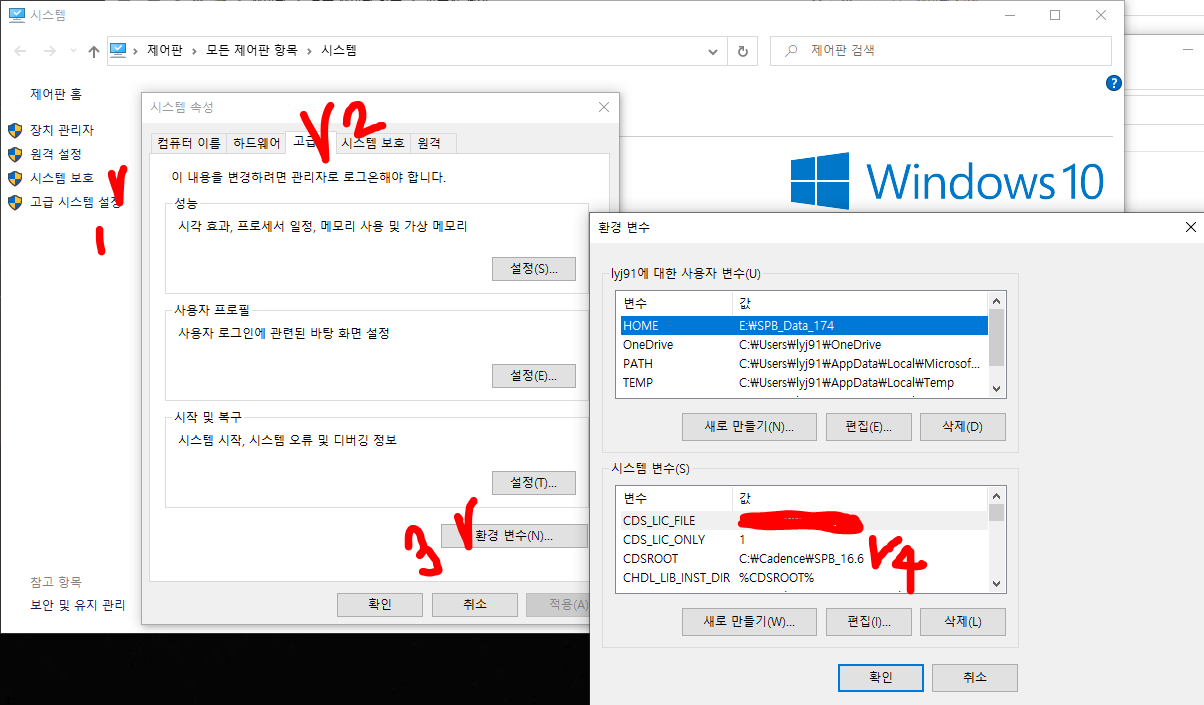

고급시스템설정 - 고급 - 환경변수 - CDSROOT 수정

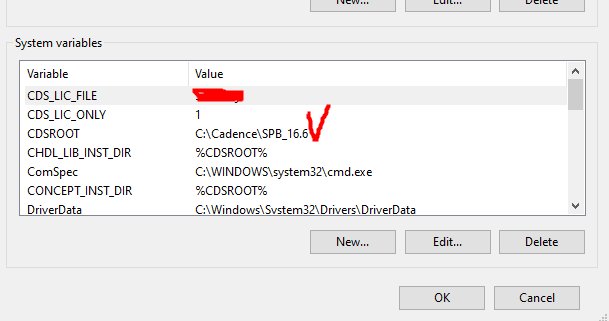

CDSROOT 를 C:\Cadence\SPB_16.6 으로 변경한다.

** <Tip>

16.6, 17.2, 17.4 설치된 라이센스 중 제일 하위버전인 16.6 으로 CDSROOT를 설정해야, 모든 버전에 적용된다.

만약 17.2, 17.4 버전이 설치되어있다면, 17.2를 써야 할 것이다.





반응형
반응형

https://surelyfeel.tistory.com/782



중소기업 청년 소득세 감면 신청서 연령계산기 알아보기

중소기업 청년 소득세 감면 신청서 연령계산기 알아보기 오늘은 알아두면 좋은 중소기업 청년 소득세 감면에 대해 알아보도록 할게요. 아무래도 제가 신청하고 했기에 중소기업 청년 소득세 감면이라는 말이 더..

surelyfeel.tistory.com

이 블로거님의 링크를 보면 될것같다

반응형
반응형

프로그램을 실행 했는데 다음과 같은 에러가 발생했다.

이 문제는 보통 실행과정중 버전 충돌 관련한 문제.

cdsCommon.dll 에러

필자의 경우, Cadence OrCAD/PCB가 16.6과 17.2 두개의 버전이 깔려있다.

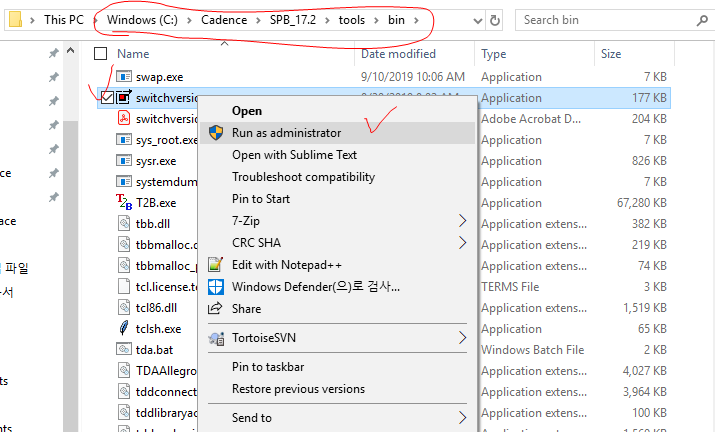

아래와 같이 경로로 이동하여 switchversion.exe 프로그램을 "관리자권한" 으로 실행한다.

저 파일을 실행하고, 원하는 버전을 선택하고 OK를 누른다.

그래도 안되면, 아래와 같이 시스템 변수 CDSROOT를 본인 버전에 맞게 수정한다.

내컴퓨터 - 속성 - 고급시스템설정

만약 이렇게 해도 실행이 안된다면, 재설치를 권유한다.





반응형
반응형

http://blog.naver.com/PostView.nhn?blogId=specialist0&logNo=220833202818&parentCategoryNo=&categoryNo=24&viewDate=&isShowPopularPosts=false&from=postView



LC 회로의 임피던스

전자회로에서 저항, 캐패시터, 인덕터가 직렬 또는 병렬로 연결된 모습을 흔하게 볼 수 있는데요. 이 글에...

blog.naver.com

다음 네이버 블로거 님의 링크를 참조했다.



읽은 내용을 바탕으로 스스로 정리하고자 한다.

자세한 내용은 위에 링크에 들어가서 보면된다.

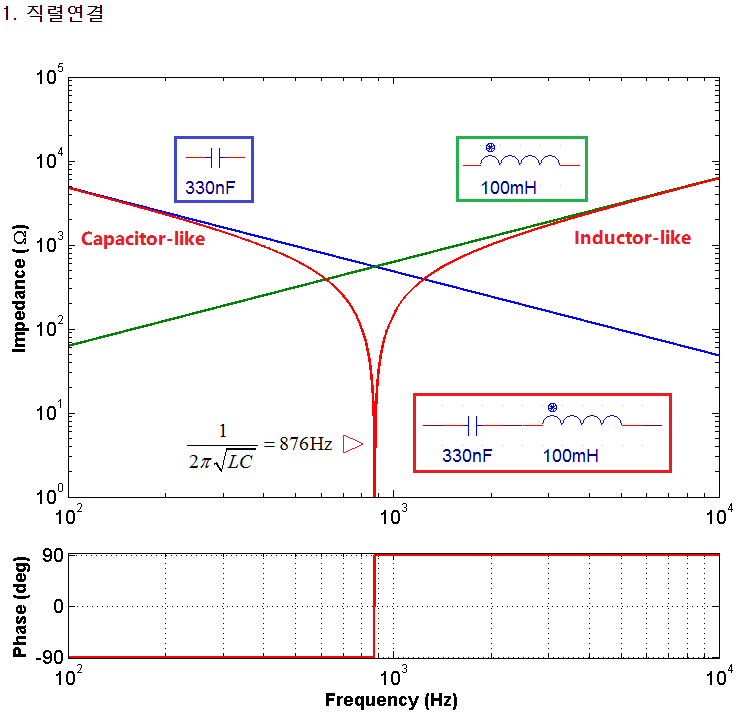

LC 직렬연결

Ideal 이라고 가정하고 (실제로는 저항성분으로 이렇게 나오지 않는다. 약간의 오차 발생)

위 예시에서 직렬연결에서 주파수가 846Hz 이하일때, 0~846Hz 라면 주파수를 올릴때마다 임피던스(Impedance)가 감소할 것이다.

그리고 846Hz가 되면 Impedance는 0에 수렴한다.

846Hz이상으로 주파수가 올라가면 임피던스(Impedance)는 계속해서 증가할 것이다.

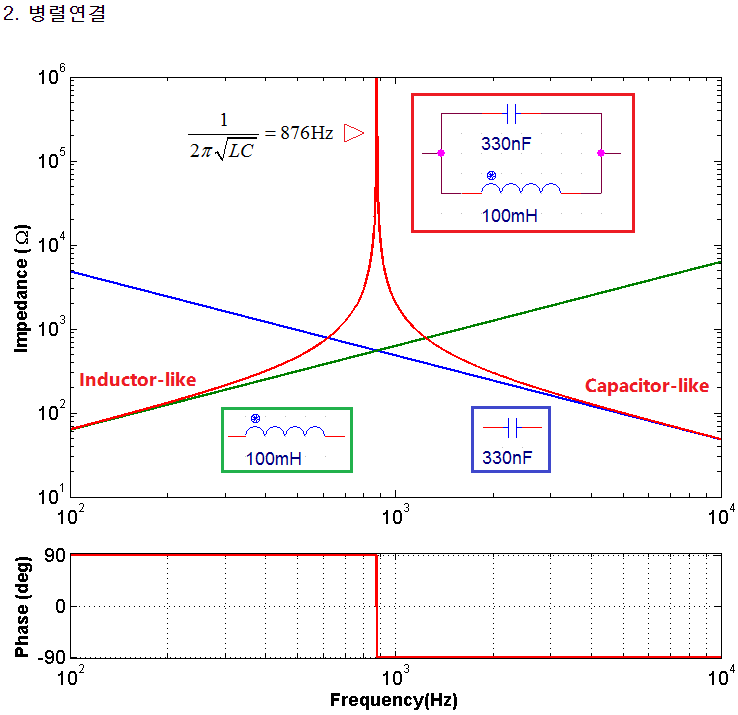

LC 병렬연결

병렬로 연결하면, 0~846Hz 라면 주파수를 올릴때마다 임피던스(Impedance)가 증가할 것이다.

그리고 846Hz가 되면 Impedance는 무한대에 수렴하여 전류가 통과할 수 없다.

846Hz이상으로 주파수가 올라가면 임피던스(Impedance)는 계속해서 감소할 것이다.



계산해보기.

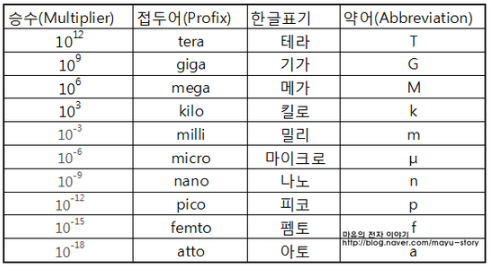

단위
공진주파수 계산하기

그러면 876.14 Hz가 나올것이다.

반응형
반응형

이러한 회로를 만들었다. 사용한 OPAMP의 symbol은 위와 같다.

그리고 Footprint를 지정해주는데, 위에 Symbol을 Part Edit으로 들어가면 아래와 같다.

위에 핀을 보면, 1부터 7까지 있다. 즉 이 OPAMP는 총 7개의 핀만을 사용한다는 것이다.



그중에 5번핀과 1번핀은 단축키 X를 눌러서 사용하지 않는다는 것으로 지정해놓았다. 또는 오른쪽 아래와 같은 단축키를 눌러서 지정해놓으면 된다.

핀사용 안함



그리고 Footprint를 설정하는데, 핀의 갯수 보통 짝수이다. 예를 들어 (4핀, 6핀, 8핀... 등)

그래서 이핀의 경우 8핀의 Footprint를 사용하는데(아래와 같이)

8핀 Footprint

그럼 OrCAD Capture에서 Footprint를 등록할 때, 사용하지 않는 Pin에 대해서 NC Property를 설정해 주어야 한다.

그러나 여기서 헷갈릴 수 있다. X마크로 1번, 5번 핀을 사용하지 않는다고 설정했고, 8번 핀은 아예 Edit Part에 나와있지 않다.  그러면 보통 안쓰는 핀은 총 3개이므로,  NC -> 1,5,8 으로 지정할 수 있다. 그러나 이는 에러를 발생시킨다.



에러 발생 !!

================================= 해결책 ======================================



명확히 계념을 잡아둬야 할 것은,

* NC property는 Part 자체에 없는 핀을 설정하는 것. (Footprint 핀은 8개인데, Symbol에서 쓰는 핀은  7인 경우)

* X마크는 이미 패키지에 핀은 있는 상태에서, 단지 핀을 Disable 시키는 것이므로 NC에 포함 시키지 않아도 된다.



고로 위에 OPAMP는 7개의 핀을 사용하므로, NC에는 8번만 넣어주기만 하면 된다. (1,5는 사용하는 IC에 이미 있는 핀이므로 넣을 필요가 없는 것이다.)

없는 핀만 설정

 그러면 성공적으로 Netlist가 넘겨져 PCB의 Footprint에 반영이 된다.

반응형
반응형

Cadence OrCAD 17.2버전기준)

PCB 보드를 완성하고 이니셜이나 회사 로고 또는 원하는 주석을 PCB보드에 기입할 수 있다.

아래 사진은 에플컴퓨터 PCB보드의 실크스크린으로 회사 마크를 세겨놓은 것이다.

다음과 같이 Text 실크 스크린을 새길 것이다.

에플 로고 실크스크린

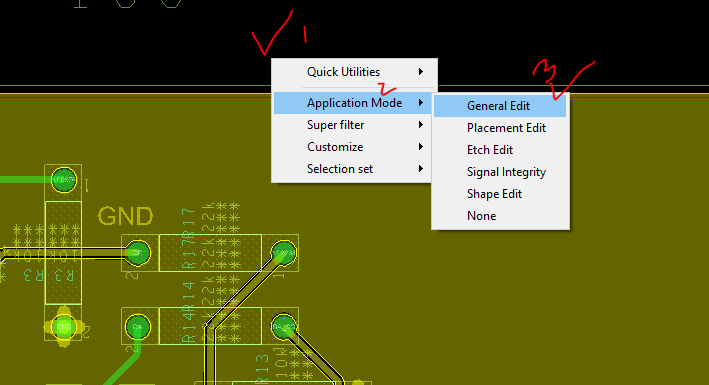

1. 오른쪽마우스 클릭(바탕에) - Application Mode - General Edit

2. 오른쪽 Option이 다음과 같이 활성화 되면, Boad Geometry 환경으로 넘어간다.

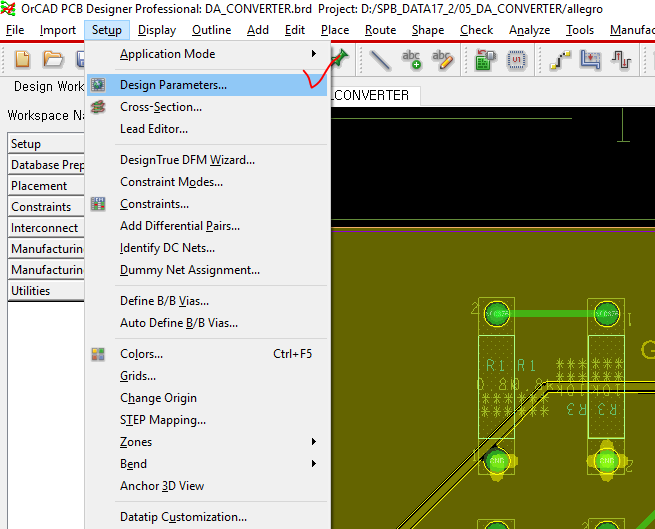

3. Setup - Design Parameters

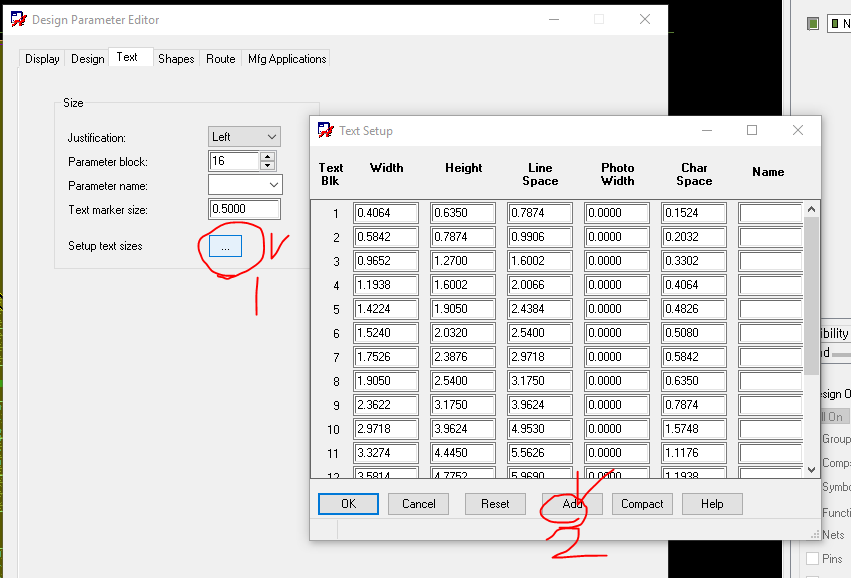

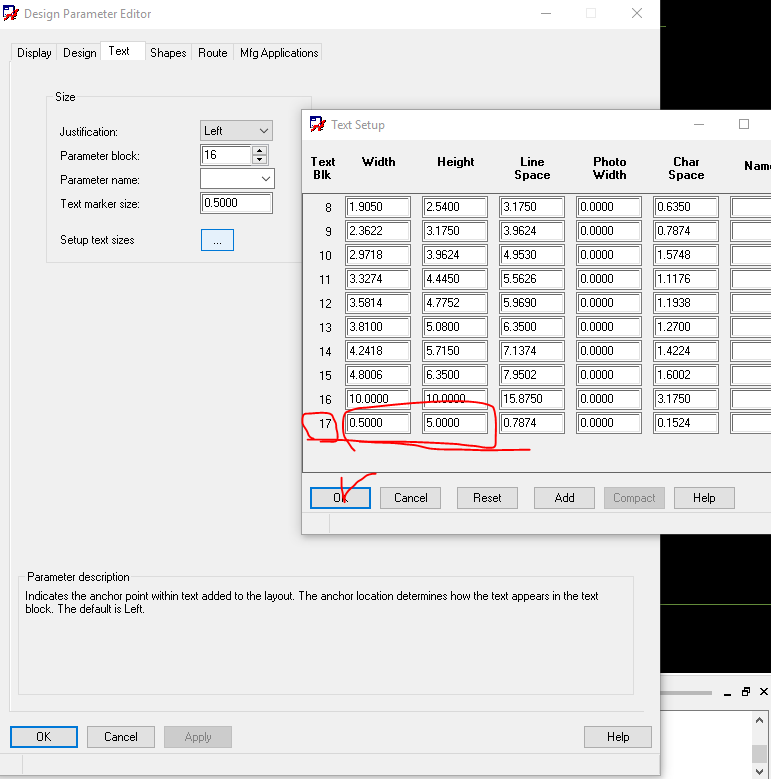

4. Design Parameter Editor 내로 들어가서 ... 박스를 클릭하면 다음과 같이 나오는데,

이는 1~16번까지 디폴트로 기존 Width와 Height 등 값들이 설정되어있는데, 마치 매크로처럼 꺼내 쓰는거다.

여기서 Add를 눌러서 나만의 값 17번에 등록한다.

Width: 0.5에 Height: 5 를 임의로 등록해주었다 (mm단위환경설정함) 저장을 위해 반드시 OK를 눌러주자

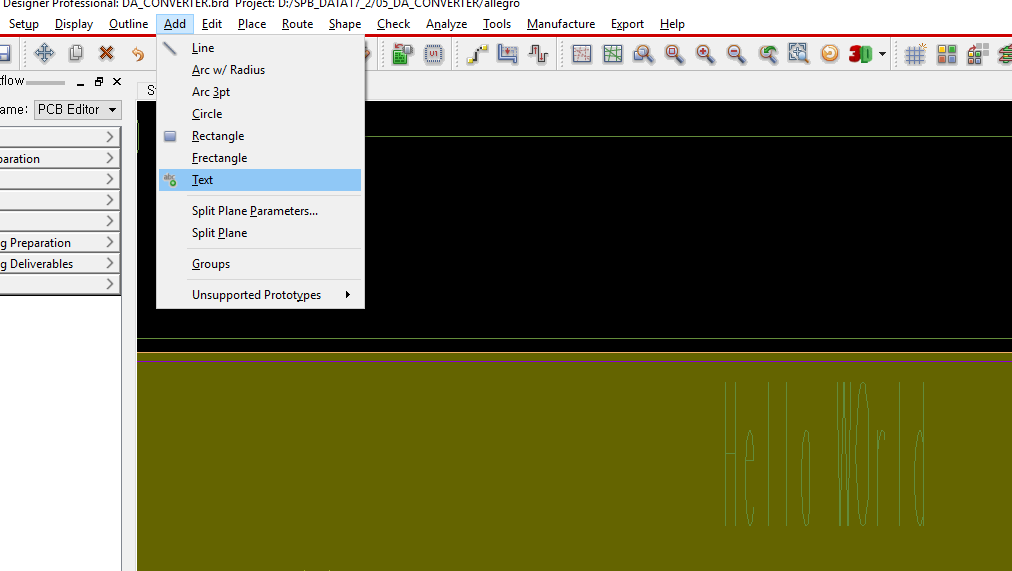

5.  자 설정을 완료했으니 이제 Silkscreen Text를 넣어보자  <Add - Text>

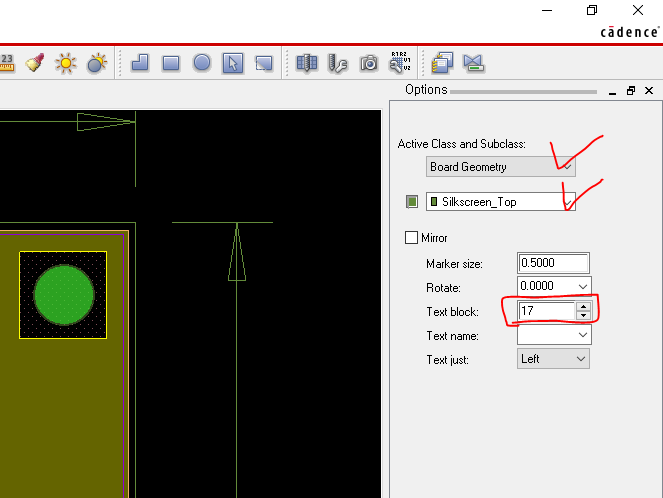

6. 그러면 오른쪽 Option창을 다음과 같이 맞춘다.  PCB아랫방향에 세기고자 하면 Silkscreen Bottom선택 Text Block을 아까 지정한 17번으로 수정해준다.

7. 그 상태에서 설계화면을 누르면 Text 입력상자가 활성화되고 입력하여 원하는 위치로 움직이면 된다.

아까 Text간 사이조절을 가깝게 해서 다음과 같이 위아래로 길게 나왔다.

이 "Hello World"는 Silkscreen으로 입력되어 PCB보드가 나올때 같이 찍혀서 나오게 된다.

============================================================================

============================================================================



<TIP>

속성으로 만들고 싶다면, 아래와 같이 한다.

1. Add - Text

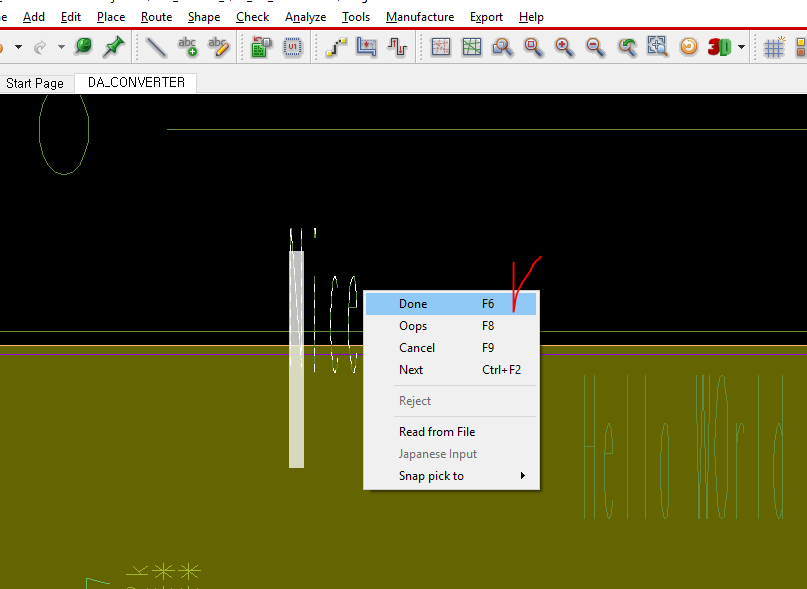

2. 아무거나 입력한다. 입력후 오른쪽마우스 - Done

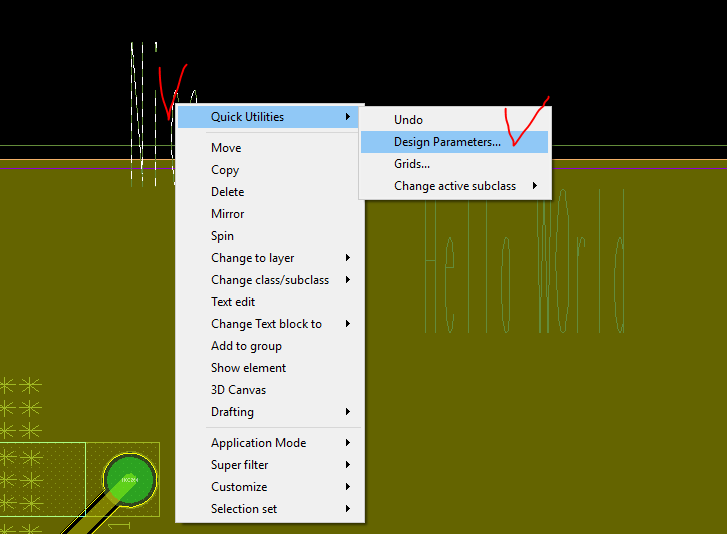

3. 문자클릭 - 오른쪽마우스 - Quick Utilites - Design Parameters...

그러면 아까 했듯이 똑같은 Parameter 설정하는 부분이 나온다.

여기서 위에서 했던것 처럼 Add눌러서 18번을 만들어 원하는 설정 추가한다. ex) width 0.3 hight 3 간격을 좀 넓히고

4. 문자 오른쪽 마우스클릭 - Change Text Block to - 본인이 원하는 설정값

반응형
반응형

PCB 설계하는 중간에 Pin모양을 바꿔야 하는 경우가 있다. 그때 아래와 같이 한다.

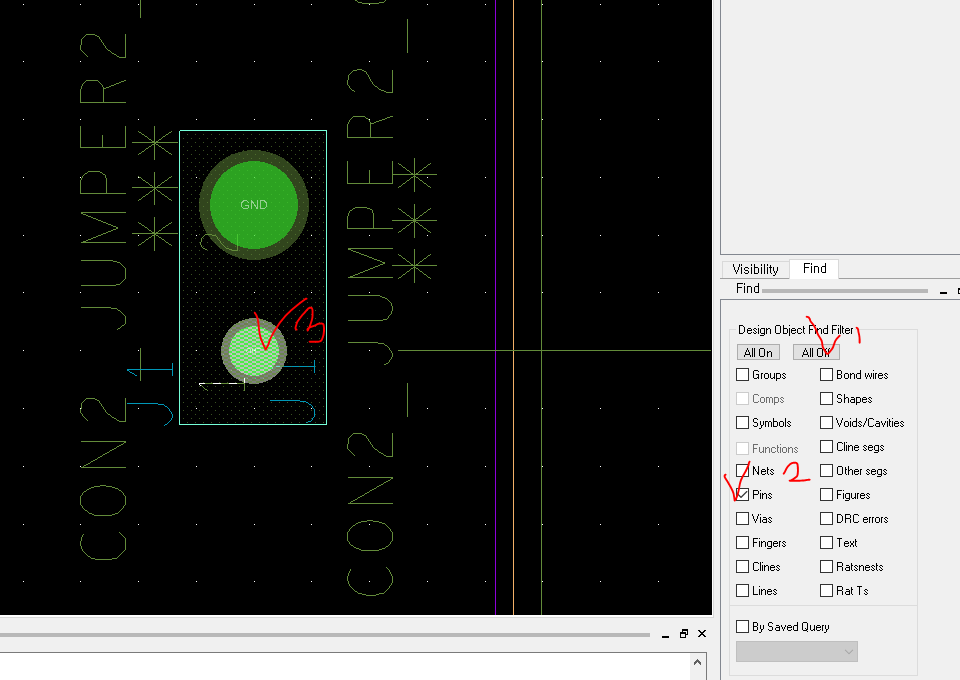

1. Find창의   All Off 로 체크해제 - Pins 만 체크 - 바꾸고자 하는 pin선택

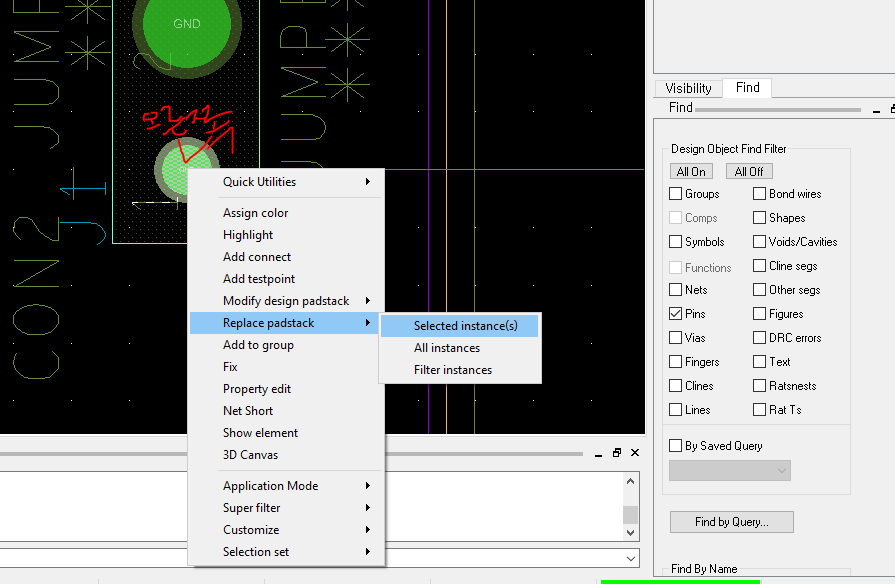

2. 오른쪽마우스 - Replace padstack - Selected instance(s)

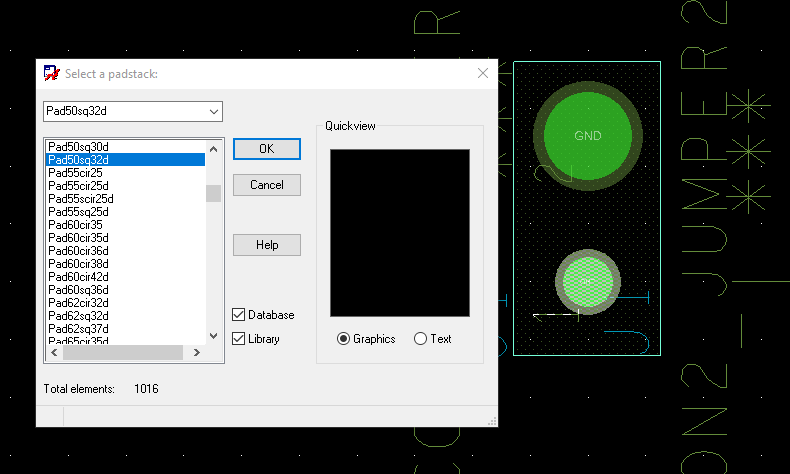

3. 바꾸고자 하는 Pad(Pin)을 선택

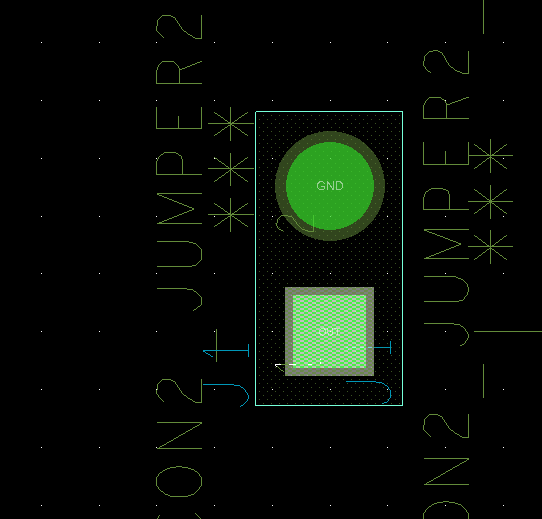

변경완료



반응형
반응형

http://blog.naver.com/kingreddrake/80185249306



PCB Editor에서 footprint 명

0603RF_WV_12D 0805RF_WV_12D 1206RF_WV_12D 1210RF_WV_12D AT_35UX CAP196 C...

blog.naver.com

네이버 블로거님께서 내장된 Footprint 값을 멋지게 이미지와 함께 정리해 주셨다.

참고하면 될것이다.



** 설계시 자주 활용되는 Footprint, 시험장에서 자주 사용



트렌지스터(FET NPN/PNP 등)

-> TO92

다이오드

-> DO41

8,14,16 등 IC칩

-> DIP8_3 (8핀)  DIP14_3(14핀)  DIP16_3(16핀)

3핀 정전압 레귤레이터

-> TO220AB

저항(DIP type)

-> RES400

가변저항 (RESISTOR VAR)

-> RESADJ

캐패시터(극성 無)

-> CAPCK05

캐패시터(극성 有)

-> CAP196

LED (극성 有 캐패시터와 같음)

-> CAP196

커넥터/점퍼핀 3핀 4핀 5핀 ... 등등

-> JUMPER3  JUMPER4  JUMPER5



아래 포스팅은 전자캐드기능사에 대해 좀더 자세하게 Capture symbol과 PCB Footprint에 관한 정보가 있다.

https://ansan-survivor.tistory.com/130



<전자캐드기능사> OrCAD Capture에서 심볼(Symbol)과 풋프린트(Footprint)

전자캐드기능사 시험을 볼때, 해당사항은 암기해야 한다. OrCAD Caputre Schematic 도면을 그릴때 심볼 이름들 주의사항. Capture에서 사용하는 심볼들, 순서대로

ansan-survivor.tistory.com

Cadence Allegro PCB에서 지원하는 모든 Footprint 관련해서 깔끔하게 정리 잘된 파일이 있다.

16.6버전당시 기준으로 만든것이라 최신버전에는 일부 누락된 것이 있지만, 대부분 다 들어있다.

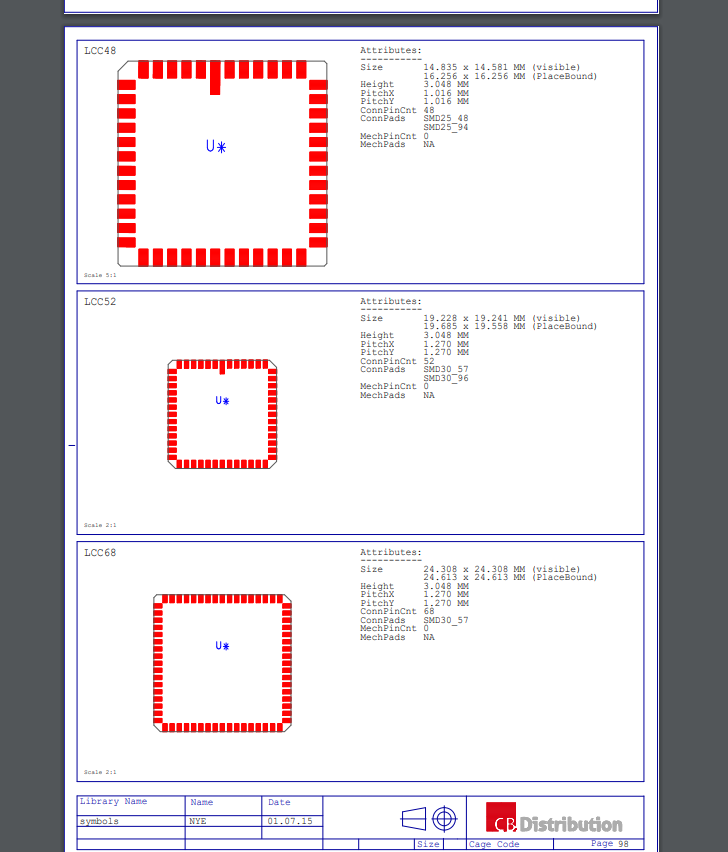

이렇게 정리되어있다.

pdf 다운로드 링크

https://drive.google.com/open?id=1Jlsf7kXLuPPPQxT9UrSujidsT8dcSwlE



(출처: http://esdresources.blogspot.com/2017/02/finding-existing-pcb-footprints-for.html)
